சுவிட்ச்கியர் என்பது ஒவ்வொரு நவீன மின் சக்தி அமைப்பின் முதுகெலும்பாகும். மின் உற்பத்தி நிலையத்தின் ஜெனரேட்டர் டெர்மினல்கள் முதல் வணிக கட்டிடத்தின் கடைசி விநியோக குழு வரை, சுவிட்ச் கியர் மாறுதல், பாதுகாப்பு, தனிமைப்படுத்துதல் மற்றும் கண்காணிப்பு ஆகியவற்றின் அத்தியாவசிய செயல்பாடுகளை செய்கிறது, அவை மின்சாரம் பாதுகாப்பாகவும் நம்பகத்தன்மையுடனும் பாய்கிறது. இது இல்லாமல், கட்டுப்படுத்தப்பட்ட செயல்பாடு அல்லது மின்சார நெட்வொர்க்குகளின் பாதுகாப்பான தவறு மேலாண்மை சாத்தியமில்லை.
உலகளாவிய மின்சாரத் தேவை அதிகரித்து, மின் நெட்வொர்க்குகள் மிகவும் சிக்கலானதாகி, புதுப்பிக்கத்தக்க எரிசக்தி ஆதாரங்களின் ஒருங்கிணைப்பு துரிதப்படுத்தப்படுவதால், சுவிட்ச் கியர் மீது வைக்கப்படும் தேவைகள் வேகமாக உருவாகின்றன. அதிக ஷார்ட் சர்க்யூட் தாங்கும் மதிப்பீடுகள், சிறந்த பாதுகாப்பு ஒருங்கிணைப்பு, டிஜிட்டல் கண்காணிப்பு ஒருங்கிணைப்பு மற்றும் மிகவும் கடுமையான சுற்றுச்சூழல் செயல்திறன் தரநிலைகள் ஆகியவை உலகளாவிய பயன்பாடுகள், தொழில்துறை ஆபரேட்டர்கள் மற்றும் உள்கட்டமைப்பு டெவலப்பர்கள் கோரும் விவரக்குறிப்புகளை மாற்றியமைக்கின்றன.
குறைந்த மின்னழுத்த விநியோக சுவிட்ச் கியர் முதல் நடுத்தர மின்னழுத்த ரிங் மெயின் யூனிட்கள் மற்றும் உயர் மின்னழுத்த உலோகத்துடன் இணைக்கப்பட்ட சுவிட்ச் கியர் வரை - இந்த வெள்ளைத் தாள் மின்னழுத்த வகுப்புகள் முழுவதும் சுவிட்ச் கியர் தொழில்நுட்பத்தை முழுமையாக ஆய்வு செய்கிறது. இது ஒவ்வொரு தயாரிப்பு வகையின் அடிப்படையிலான பொறியியல் கோட்பாடுகள், முக்கிய செயல்திறன் அளவுருக்கள் மற்றும் தரநிலைகள், முதன்மை பயன்பாட்டுக் களங்கள் மற்றும் தொழில்நுட்பத் தேர்வு முடிவுகளை வழிநடத்துவதற்கான ஒரு கட்டமைக்கப்பட்ட கொள்முதல் முறை ஆகியவற்றை உள்ளடக்கியது.
லுகாவோ பவர் கோ., லிமிடெட், முழு சுவிட்ச் கியர் மின்னழுத்த வரம்பில் சீனாவை தளமாகக் கொண்ட முன்னணி உற்பத்தியாளர், OEM திறன், வலுவான தனிப்பயன் பொறியியல் ஆதரவு மற்றும் விரிவான உலகளாவிய ஏற்றுமதி அனுபவத்துடன் IEC, ANSI மற்றும் IEEE தரங்களுக்கு சான்றளிக்கப்பட்ட தயாரிப்புகளை வழங்குகிறது. இந்த ஆவணம் லுகாவோ பவரின் தயாரிப்பு போர்ட்ஃபோலியோ, உற்பத்தி திறன்கள் மற்றும் உலகளாவிய சுவிட்ச் கியர் திட்டங்களுக்கு நம்பகமான விநியோக பங்காளியாக போட்டி நிலைப்படுத்தல் ஆகியவற்றை வழங்குகிறது.
உலகளாவிய நிறுவப்பட்ட மின் உற்பத்தி திறன் 2024 இல் 9,000 GW ஐத் தாண்டியது மற்றும் ஆண்டுதோறும் சுமார் 3% வளர்ச்சியைத் தொடர்கிறது. அந்தத் திறனின் ஒவ்வொரு வாட் - நிலக்கரி, எரிவாயு, அணு, நீர், சூரிய அல்லது காற்று மூலம் உருவாக்கப்பட்டாலும் - ஜெனரேட்டரிலிருந்து நுகர்வோர் வரை அதன் பயணத்தில் பலமுறை சுவிட்ச் கியர் அமைப்புகளைக் கடந்து செல்ல வேண்டும். இந்த சுவிட்ச் கியர் உள்கட்டமைப்பின் நம்பகமான, பாதுகாப்பான செயல்பாடானது ஒரு பொறியியல் கருத்தில் மட்டும் அல்ல; நவீன சமுதாயத்தின் செயல்பாட்டிற்கு இது ஒரு முன்நிபந்தனை.
மின்சார அணுகல், நெட்வொர்க் நம்பகத்தன்மை மற்றும் உள்கட்டமைப்பு விரிவாக்கத்தின் வேகம் ஆகியவை பொருளாதார போட்டித்தன்மையை தீர்மானிக்கும் முக்கிய காரணிகளாகும். சுவிட்ச் கியர் செயலிழப்பினால் ஏற்படும் மின் தடைகள், உற்பத்தி இழப்பு மற்றும் சேதமடைந்த உபகரணங்களில் ஆண்டுதோறும் தொழில்துறை பொருளாதாரங்களுக்கு பில்லியன் கணக்கான டாலர்களை செலவழிக்கிறது. மாறாக, நன்கு வடிவமைக்கப்பட்ட, சரியாகப் பராமரிக்கப்படும் சுவிட்ச் கியர் அமைப்புகள், மருத்துவமனை செயல்பாடுகள் முதல் செமிகண்டக்டர் ஃபேப்ரிகேஷன் வரை டேட்டா சென்டர் சேவைகள் வரை அனைத்தையும் ஆதரிக்கும் உயர் கிடைக்கும் நெட்வொர்க்குகளை செயல்படுத்துகிறது.
உலகளாவிய ஸ்விட்ச்கியர் சந்தை 2023 இல் தோராயமாக USD 127 பில்லியனாக மதிப்பிடப்பட்டது மற்றும் 2030 ஆம் ஆண்டுக்குள் 6.8–7.9% CAGR இல் வளர்ச்சியடையும், இது USD 200-215 பில்லியனை எட்டும் என்று கணிக்கப்பட்டுள்ளது. முதன்மை வளர்ச்சி இயக்கிகள் பின்வருமாறு:
| பிராந்தியம் | 2023 (USD B) | 2030F (USD B) | சிஏஜிஆர் | முதன்மை டிரைவர் |
| ஆசியா-பசிபிக் | அமெரிக்க டாலர் 52.4 | அமெரிக்க டாலர் 87.6 | 7.6% | தொழில்மயமாக்கல் |
| ஐரோப்பா | அமெரிக்க டாலர் 28.1 | அமெரிக்க டாலர் 44.8 | 6.9% | கட்டம் மேம்படுத்தல், SF₆ கட்டம் நீக்கம் |
| வட அமெரிக்கா | அமெரிக்க டாலர் 24.6 | அமெரிக்க டாலர் 39.4 | 7.0% | வயதான உள்கட்டமைப்பு, RE உருவாக்கம் |
| மத்திய கிழக்கு & ஆப்பிரிக்கா | அமெரிக்க டாலர் 12.3 | அமெரிக்க டாலர் 22.1 | 8.7% | மின்மயமாக்கல் |
| லத்தீன் அமெரிக்கா | அமெரிக்க டாலர் 9.6 | அமெரிக்க டாலர் 15.7 | 7.2% | கட்டம் விரிவாக்கம் |
அட்டவணை 1 — பிராந்திய வாரியாக உலகளாவிய ஸ்விட்ச்கியர் சந்தை, 2023-2030 (குறியீடு)
கால "சுவிட்ச் கியர்"ஒட்டுமொத்தமாக மின் துண்டிப்பு சுவிட்சுகள், ஃபியூஸ்கள், சர்க்யூட் பிரேக்கர்கள், மற்றும் தொடர்புடைய கட்டுப்பாடு, பாதுகாப்பு, அளவீடு மற்றும் கண்காணிப்பு உபகரணங்களின் கலவையை ஒருங்கிணைக்கப்பட்ட, ஒருங்கிணைந்த அமைப்பாகக் குறிக்கிறது. சுவிட்ச்கியர் மின் சாதனங்களைக் கட்டுப்படுத்துகிறது, பாதுகாக்கிறது மற்றும் தனிமைப்படுத்துகிறது. பிணைய பாதுகாப்பானது.
சில நூறு மில்லிமீட்டர் சுவர் இடத்தை ஆக்கிரமித்துள்ள ஒற்றை குறைந்த மின்னழுத்த விநியோக பலகையில் இருந்து ஆயிரக்கணக்கான சதுர மீட்டர் பரப்பளவில் எரிவாயு-இன்சுலேட்டட் உயர் மின்னழுத்த துணை மின்நிலையம் வரை ஒரு சுவிட்ச் கியர் அசெம்பிளி இயற்பியல் அளவில் இருக்கலாம். இந்த அளவிலான அளவு இருந்தாலும், அனைத்து சுவிட்ச் கியர்களும் ஒரே மாதிரியான அடிப்படை செயல்பாடுகளைச் செய்கின்றன.
| செயல்பாடு | விளக்கம் & முக்கியத்துவம் |
| மாறுகிறது | சாதாரண இயக்க நிலைமைகளின் கீழ் மின்சுற்றுகளை உருவாக்குதல் மற்றும் உடைத்தல். திட்டமிடப்பட்ட பிணைய மறுகட்டமைப்புகள், சுமை இடமாற்றங்கள் மற்றும் பராமரிப்புக்கான உபகரணங்களை தனிமைப்படுத்துதல் ஆகியவற்றை செயல்படுத்துகிறது. |
| பாதுகாப்பு | அசாதாரண நிலைமைகளைக் கண்டறிதல் (ஓவர் கரண்ட்ஸ், ஷார்ட் சர்க்யூட்கள், எர்த் ஃபால்ட்ஸ், வோல்டேஜ் எக்ஸ்க்யூஷன்ஸ்) மற்றும் ரேபிட் சர்க்யூட் குறுக்கீட்டைத் தொடங்கி, உபகரணங்களின் சேதத்தைக் கட்டுப்படுத்தவும் மற்றும் அடுக்குத் தோல்விகளைத் தடுக்கவும். |
| தனிமைப்படுத்துதல் | ஒரு சர்க்யூட்டில் நிரூபிக்கப்பட்ட, காணக்கூடிய, பாதுகாப்பான மின் முறிவை உருவாக்குதல், கவனக்குறைவான மறு-எனர்ஜைசேஷன் ஆபத்து இல்லாமல் டி-எனர்ஜைஸ்டு உபகரணங்களில் பணியாளர்களை வேலை செய்ய உதவுகிறது. |
| அளவீடு & அளவீடு | மின்னழுத்தம், மின்னோட்டம், சக்தி, ஆற்றல், ஆற்றல் காரணி மற்றும் பில்லிங், கண்காணிப்பு, சுமை மேலாண்மை மற்றும் மின் தர மதிப்பீடு ஆகியவற்றிற்கான ஹார்மோனிக்ஸ் ஆகியவற்றை அளவிடுதல். |
| கண்காணிப்பு மற்றும் கட்டுப்பாடு | சுற்று நிலை, எச்சரிக்கை நிலைமைகள் மற்றும் உபகரண ஆரோக்கியத்தின் உள்ளூர் மற்றும் தொலைநிலைத் தெரிவுநிலையை வழங்குதல்; SCADA அல்லது துணை மின்நிலைய ஆட்டோமேஷன் அமைப்புகள் வழியாக தொலைநிலை மாறுதல் செயல்பாடுகளை செயல்படுத்துகிறது. |
அட்டவணை 2 - சுவிட்ச் கியரின் ஐந்து முக்கிய செயல்பாடுகள்
சுவிட்ச் கியரின் மிகவும் முக்கியமான மற்றும் தொழில்நுட்ப ரீதியாக தேவைப்படும் செயல்பாடு தவறான தற்போதைய குறுக்கீடு ஆகும். மின் அமைப்பில் ஒரு குறுகிய சுற்று ஏற்படும் போது, தவறான மின்னோட்டங்கள் மில்லி விநாடிகளுக்குள் இயல்பான இயக்க மின்னோட்டத்தை விட 10-50 மடங்கு மதிப்புகளை அடையலாம். விரைவாக குறுக்கிடவில்லை என்றால், இந்த தவறான நீரோட்டங்கள் கேபிள்கள், மின்மாற்றிகள் மற்றும் பிற உபகரணங்களுக்கு பேரழிவுகரமான வெப்ப மற்றும் இயந்திர சேதத்தை ஏற்படுத்தும்.
சர்க்யூட் பிரேக்கர் - சுவிட்ச் கியர் அசெம்பிளியில் உள்ள முதன்மை குறுக்கீடு சாதனம் - மூன்று செயல்களை விரைவான வரிசையில் செய்ய வேண்டும்: தவறைக் கண்டறிதல் (தொடர்புடைய பாதுகாப்பு ரிலேக்கள் வழியாக), மின் தொடர்புகளைப் பிரித்தல் மற்றும் பிரிக்கும் தொடர்புகளுக்கு இடையில் உருவாகும் வளைவை அணைத்தல். ஆர்க் எக்ஸ்டிங்க்ஷன் மெக்கானிசம் என்பது பல்வேறு சர்க்யூட் பிரேக்கர் டெக்னாலஜிகளுக்கு இடையேயான முக்கிய வேறுபாடாக உள்ளது மற்றும் இது அத்தியாயம் 7 இல் விரிவாக விவாதிக்கப்பட்டுள்ளது.
சுவிட்ச் கியரின் மிக அடிப்படையான வகைப்பாடு அது செயல்படும் மின்னழுத்த மட்டத்தின் மூலம் ஆகும். மின்னழுத்த நிலை தேவையான காப்பு அனுமதிகள், வில் ஆற்றல் நிலைகள், உபகரணங்கள் பரிமாணங்கள் மற்றும் பொருந்தக்கூடிய தரங்களை தீர்மானிக்கிறது. தொழில்துறை நிலையான மின்னழுத்த வகைப்பாடு:
| மின்னழுத்த வகுப்பு | மின்னழுத்த வரம்பு | வழக்கமான பயன்பாடுகள் | முதன்மை தரநிலைகள் |
| குறைந்த மின்னழுத்தம் (எல்வி) | 1,000 V வரை ஏசி | கட்டிட விநியோகம், மோட்டார் கட்டுப்பாடு, தொழில்துறை பேனல்கள் | IEC 61439, IEC 60947, UL 508A |
| நடுத்தர மின்னழுத்தம் (MV) | 1 kV - 52 kV | முதன்மை விநியோகம், தொழில்துறை வழங்கல், RE திட்டங்கள் | IEC 62271-100 / -200 / -202 |
| உயர் மின்னழுத்தம் (HV) | 52 kV - 800 kV | டிரான்ஸ்மிஷன் துணை நிலையங்கள், கிரிட் இன்டர்கனெக்ஷன்கள் | IEC 62271-100 / -203, IEEE C37 |
| அல்ட்ரா-ஹை வோல்டேஜ் (UHV) | 800 kV க்கு மேல் | நீண்ட தூர HVDC/HVAC பரிமாற்ற முதுகெலும்பு | IEC 62271 (சிறப்பு) |
அட்டவணை 3 - மின்னழுத்த நிலை மூலம் சுவிட்ச்கியர் வகைப்பாடு
குறிப்பு:"நடுத்தர மின்னழுத்தம்" மற்றும் "உயர் மின்னழுத்தம்" ஆகியவற்றின் வரையறைகள் தரநிலைகள் மற்றும் பிராந்திய மரபுகளுக்கு இடையில் வேறுபடுகின்றன. IEC கலைச்சொற்களில், HV ஆனது 1 kV க்கு மேல் உள்ள அனைத்து மின்னழுத்தங்களையும் உள்ளடக்கியது, மேலும் "உயர் மின்னழுத்தம்" (1–52 kV, சில நேரங்களில் பயிற்சியாளர்களால் MV என்று அழைக்கப்படுகிறது) மற்றும் 52 kV க்கு மேல் "கூடுதல்-உயர் மின்னழுத்தம்" (EHV) ஆகியவற்றுக்கு இடையேயான வேறுபாட்டைக் கொண்டுள்ளது. இந்த வெள்ளைத் தாள் பயிற்சியாளர் மாநாட்டைப் பயன்படுத்துகிறது: LV ≤1 kV; MV = 1-52 kV; HV = 52-800 kV.
மின்னழுத்த நிலைக்கு அப்பால், சுவிட்ச் கியர் பல முக்கிய பரிமாணங்களுடன் வகைப்படுத்தப்பட்டுள்ளது:
| பரிமாணம் | வகைகள் |
| காப்பு ஊடகம் | காற்று-இன்சுலேடட் (AIS), கேஸ்-இன்சுலேடட் SF₆ (GIS), வெற்றிடம், எண்ணெய் (மரபு), திட மின்கடத்தா |
| அடைப்பு வகை | உலோகத்தால் மூடப்பட்ட, உலோக உறை, க்யூபிகல் வகை, திறந்த வகை (வெளிப்புறம்) |
| குறுக்கீடு நடுத்தர | காற்று வெடிப்பு, எண்ணெய், வெற்றிடம், SF₆, CO₂ / சுத்தமான காற்று (வெளிவரும்) |
| உட்புற / வெளிப்புற | உட்புற சுவிட்ச் கியர் (கட்டுப்படுத்தப்பட்ட சூழல்); வெளிப்புற சுவிட்ச் கியர் (வானிலை எதிர்ப்பு கட்டுமானம்) |
| நிலையானது / திரும்பப் பெறக்கூடியது | நிலையான-மவுண்டட் சர்க்யூட் பிரேக்கர்கள் (குறைந்த விலை, குறைந்த நெகிழ்வுத்தன்மை) எதிராக திரும்பப் பெறக்கூடிய/டிரா-அவுட் பிரேக்கர்கள் (எளிதான பராமரிப்பு, சூடான-மாற்று) |
அட்டவணை 4 — கூடுதல் சுவிட்ச்கியர் வகைப்பாடு பரிமாணங்கள்
குறைந்த மின்னழுத்த சுவிட்ச் கியர் 1,000 V AC (அல்லது 1,500 V DC) வரையிலான கணினி மின்னழுத்தங்களில் இயங்குகிறது, இது இறுதிப் பயனர்களுக்கு மின் விநியோகத்தின் இறுதிக் கட்டத்தை உள்ளடக்கியது. எல்வி சுவிட்ச் கியர் என்பது எந்த ஒரு வகை சுவிட்ச் கியர் வகையிலும் யூனிட் எண்ணிக்கையின் அடிப்படையில் அதிக எண்ணிக்கையில் உள்ளது - அதாவது குடியிருப்பு, வணிக மற்றும் தொழில்துறை கட்டிடங்கள், தரவு மையங்கள், மருத்துவமனைகள் மற்றும் உற்பத்தி வசதிகளில் உலகளவில் பில்லியன் கணக்கான அலகுகள் நிறுவப்பட்டுள்ளன. குறைந்த மின்னழுத்த நிலை இருந்தபோதிலும், எல்வி சுவிட்ச் கியர் எளிமையானது அல்ல; நவீன எல்வி அமைப்புகள் பெரிய தவறு நீரோட்டங்கள், சிக்கலான ஹார்மோனிக் சூழல்கள், இணைக்கப்பட்ட சுமைகளின் அதிக அடர்த்தி மற்றும் பெருகிய முறையில் அதிநவீன சக்தி தரம் மற்றும் ஆற்றல் மேலாண்மை தேவைகளை நிர்வகிக்க வேண்டும்.
IEC 61439 ஆல் வரையறுக்கப்பட்ட குறைந்த மின்னழுத்த சுவிட்ச் கியர் மற்றும் கன்ட்ரோல் கியர் அசெம்பிளி (LVSCA), பொதுவாக பின்வரும் செயல்பாட்டு கூறுகளை உள்ளடக்கியது:

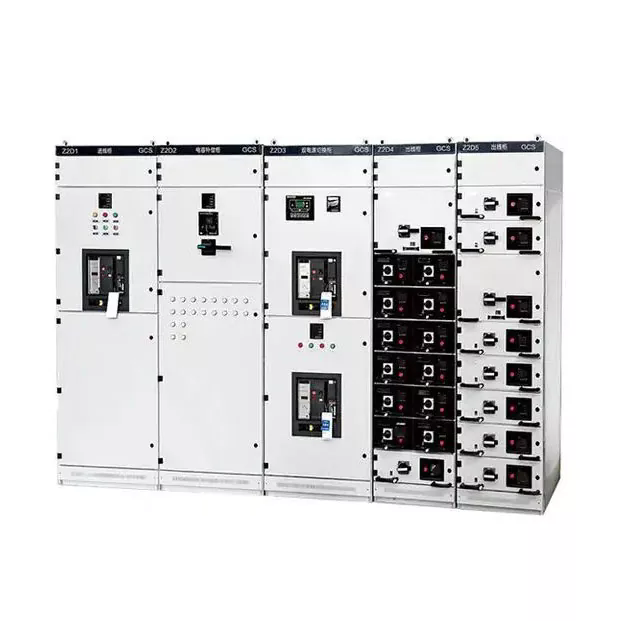

படம் 1 - குறைந்த மின்னழுத்த முதன்மை விநியோக சுவிட்ச்கியர்
IEC 61439 பல வகையான குறைந்த மின்னழுத்த சுவிட்ச் கியர் மற்றும் கட்டுப்பாட்டு கியர் கூட்டங்களை (LVSCAs) அவற்றின் கட்டுமானம் மற்றும் செயல்பாட்டு பண்புகளின் அடிப்படையில் வரையறுக்கிறது:
| அளவுரு | விளக்கம் & வழக்கமான மதிப்புகள் |
| மதிப்பிடப்பட்ட மின்னழுத்தம் (Ue) | சட்டசபையின் இயக்க மின்னழுத்தம். பொதுவான மதிப்புகள்: 230/400 V, 400/690 V, 1,000 V. |
| மதிப்பிடப்பட்ட மின்னோட்டம் (இல்) | அதிகபட்ச தொடர்ச்சியான மின்னோட்டத்தை வெப்பநிலை வரம்புகளை மீறாமல் அசெம்பிளி கொண்டு செல்ல முடியும். வரம்பு: 63 ஏ முதல் 6,300 ஏ வரை. |
| ஷார்ட் சர்க்யூட் தாங்கும் திறன் (ஐசிடபிள்யூ) | உச்ச மற்றும் குறுகிய கால மின்னோட்டத்தை தாங்கும். வழக்கமான மதிப்புகள்: 25 kA, 50 kA, 80 kA (1 s அல்லது 3 s). |
| உடைக்கும் திறன் (Icu / Ics) | சர்க்யூட் பிரேக்கர்களின் அல்டிமேட் (ஐசியூ) மற்றும் சர்வீஸ் (ஐசிஎஸ்) ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன். நிறுவல் புள்ளியில் அதிகபட்ச வருங்கால பிழை மின்னோட்டத்தை விட அதிகமாக இருக்க வேண்டும். |
| பாதுகாப்பு பட்டம் (IP) | உட்புற தொழில்துறைக்கான IP3X குறைந்தபட்சம்; IEC 60529 இன் வெளிப்புற அல்லது கடுமையான சூழல்களுக்கு IP54 அல்லது IP65. |
| உள் பிரிப்பு வடிவம் | IEC 61439 படிவங்கள் 1–4b செயல்பாட்டு அலகுகள் மற்றும் பஸ்பார்களுக்கு இடையில் பிரிப்பதை வரையறுக்கிறது. உயர் வடிவங்கள் பாதுகாப்பு மற்றும் தவறுகளை கட்டுப்படுத்துவதை மேம்படுத்துகின்றன. |
அட்டவணை 5 — முக்கிய LV சுவிட்ச்கியர் தொழில்நுட்ப அளவுருக்கள்

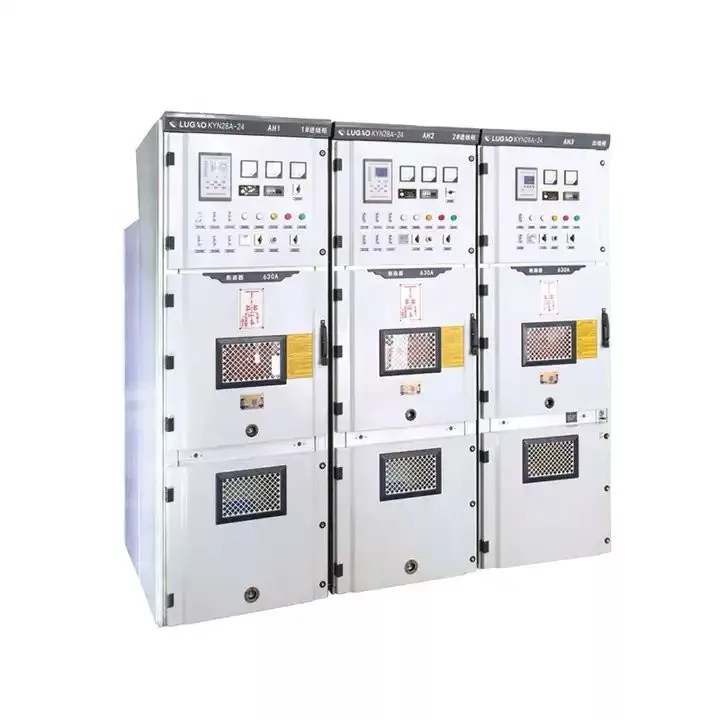

நடுத்தர மின்னழுத்த சுவிட்ச் கியர் 1 kV முதல் 52 kV வரை இயங்குகிறது மற்றும் மின் விநியோக நெட்வொர்க்குகளுக்கான முதன்மை மாறுதல் மற்றும் பாதுகாப்பு அளவைக் குறிக்கிறது. இது மொத்த பரிமாற்ற துணை மின்நிலையங்களின் இரண்டாம் நிலை முனையங்களில், முதன்மை விநியோக துணை நிலையங்களில், பெரிய தொழில்துறை வசதிகளில், புதுப்பிக்கத்தக்க எரிசக்தி ஆலைகளின் இணைப்பு புள்ளியில் மற்றும் பெட்டி வகை மின்மாற்றி துணை மின்நிலையங்களில் காணப்படுகிறது. MV ஸ்விட்ச் கியர், விநியோக வலையமைப்பின் தவறு நீக்கும் வேகம், பாதுகாப்புத் தேர்வு மற்றும் செயல்பாட்டு நெகிழ்வுத்தன்மையை தீர்மானிக்கிறது.
SF₆ வாயுவை படிப்படியாக வெளியேற்றுதல், டிஜிட்டல் பாதுகாப்பு மற்றும் கண்காணிப்பு ஆகியவற்றின் ஒருங்கிணைப்பு மற்றும் ஸ்மார்ட் கிரிட் கட்டமைப்புகளின் தேவைகளால் இயக்கப்படும் எந்த சுவிட்ச் கியர் வகையிலும் MV பிரிவு மிகவும் குறிப்பிடத்தக்க தொழில்நுட்ப மாற்றத்திற்கு உட்பட்டுள்ளது.
| கட்டுமான வகை | பண்புகள் & பயன்பாடுகள் |
| உலோகத்தால் மூடப்பட்ட சுவிட்ச்கியர் | பஸ்பார்கள், ஸ்விட்ச் சாதனங்கள் மற்றும் கேபிள் இணைப்புகளுக்கான தனித்தனி பெட்டிகளுடன், பூமியால் செய்யப்பட்ட உலோக உறைக்குள் அனைத்து நேரடி பாகங்களும் இணைக்கப்பட்டுள்ளன. நவீன உட்புற MV நிறுவல்களுக்கான தரநிலை (IEC 62271-200). |
| உலோகம் அணிந்த சுவிட்ச்கியர் | அனைத்து நேரடி பாகங்கள் மற்றும் பெட்டிகளுக்கு இடையே முழு உலோகத் தடைகள் கொண்ட துணை வகை. மிக உயர்ந்த அளவிலான உள் தவறுகளை கட்டுப்படுத்துதல் (IEC 62271-200 LSC2B). |
| க்யூபிகல்-வகை சுவிட்ச்கியர் | ஆர்க்-ரெசிஸ்டண்ட் க்யூபிகல் பேனல்கள் வரிசையாக அசெம்பிள் செய்யப்பட்டன. மிகவும் சிக்கனமானது ஆனால் குறைந்த ஆர்க் ஃபால்ட் செயல்திறன் கொண்டது. |
| எரிவாயு-இன்சுலேட்டட் சுவிட்ச்கியர் (ஜிஐஎஸ்) | அனைத்து நேரடி பாகங்களும் சீல் செய்யப்பட்ட SF₆-நிரப்பப்பட்ட அல்லது மாற்று எரிவாயு உறைகளில் இணைக்கப்பட்டுள்ளன. மிகவும் கச்சிதமான, இட-கட்டுப்படுத்தப்பட்ட நிறுவல்களுக்கு ஏற்றது. |
| காற்று-இன்சுலேட்டட் சுவிட்ச்கியர் (AIS) | உலோக உறைகள் அல்லது திறந்த கட்டமைப்புகளுக்குள் காற்று காப்பு பயன்படுத்துகிறது. பெரிய தடம் ஆனால் எளிமையானது மற்றும் செலவு குறைந்தது. |
ரிங் மெயின் யூனிட் (RMU) என்பது ரிங்-ஃபீட் விநியோக நெட்வொர்க்குகளுக்காக வடிவமைக்கப்பட்ட ஒரு சிறிய, தொழிற்சாலை-சீல் செய்யப்பட்ட MV சுவிட்ச் கியர் அசெம்பிளி ஆகும் - நகர்ப்புற மற்றும் புறநகர் MV கேபிள் அமைப்புகளுக்கான நிலையான இடவியல். ஒரு RMU பொதுவாக இரண்டு ரிங்-ஃபீடர் சுவிட்ச் நிலைகள் மற்றும் பாதுகாப்பு சாதனங்களுடன் ஒன்று அல்லது அதற்கு மேற்பட்ட மின்மாற்றி ஊட்டி நிலைகளை வழங்குகிறது.

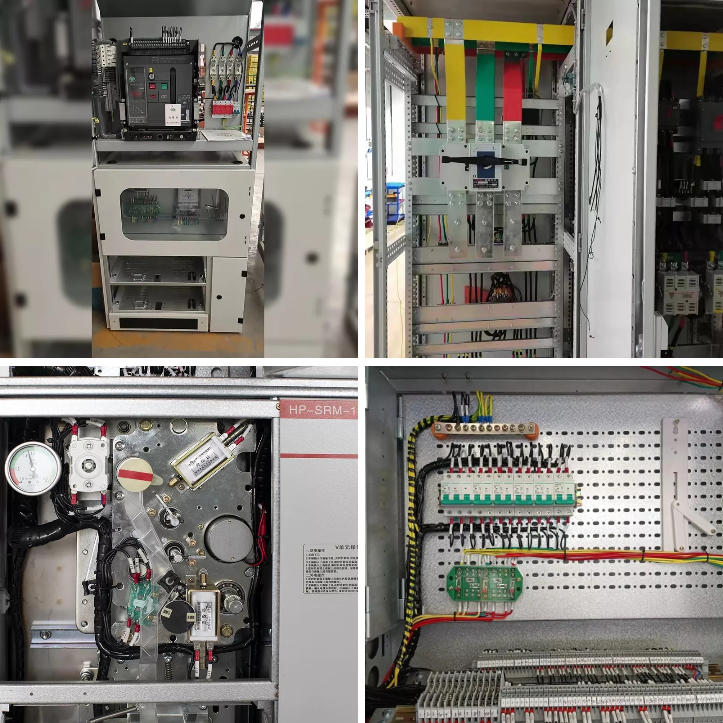

படம் 2 — ரிங் மெயின் யூனிட் (RMU): விநியோக நெட்வொர்க்குகளுக்கான காம்பாக்ட் MV சுவிட்ச்கியர்
RMUகள் இரண்டு முதன்மை காப்பு வகைகளில் கிடைக்கின்றன:
| தொழில்நுட்பம் | இயக்கக் கொள்கை | முக்கிய நன்மைகள் | வரம்புகள் |
| வெற்றிட சிபி | உயர் வெற்றிட குறுக்கீடு பாட்டிலில் ஆர்க் அணைக்கப்பட்டது | நீண்ட ஆயுள் (>10,000 செயல்பாடுகள்), எரிவாயு இல்லை, கச்சிதமான, குறைந்த பராமரிப்பு | ≤52 kV வரை வரையறுக்கப்பட்டுள்ளது |
| SF₆ சிபி | வாயு ஓட்டம் அழுத்தப்பட்ட அறையில் வளைவை அணைக்கிறது | அதிக குறுக்கீடு திறன், சிறந்த காப்பு, கச்சிதமான | உயர் GWP (~23,500), சுற்றுச்சூழல் கவலைகள், எரிவாயு கண்காணிப்பு தேவை |
| ஏர்-பிளாஸ்ட் சிபி | உயர் அழுத்த காற்று வளைவை அணைக்கிறது | அபாயகரமான வாயு இல்லை, வெளிப்புற பயன்பாட்டிற்கு ஏற்றது | பெரிய அளவு, அதிக பராமரிப்பு, பெரும்பாலும் வழக்கற்றுப் போனது |
அட்டவணை 6 — MV சர்க்யூட் பிரேக்கர் தொழில்நுட்ப ஒப்பீடு
| அளவுரு | வழக்கமான வரம்பு / மதிப்புகள் |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 3.6 kV, 7.2 kV, 12 kV, 17.5 kV, 24 kV, 36 kV, 40.5 kV, 52 kV |
| மதிப்பிடப்பட்ட இயல்பான மின்னோட்டம் | 630 ஏ, 1,250 ஏ, 1,600 ஏ, 2,000 ஏ, 2,500 ஏ, 3,150 ஏ, 4,000 ஏ |
| ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட் | 12.5 kA, 16 kA, 20 kA, 25 kA, 31.5 kA, 40 kA, 50 kA |
| குறுகிய கால தாங்கும் திறன் | பொதுவாக 1 வினாடி அல்லது 3 வினாடிகள் மதிப்பிடப்பட்ட குறுகிய-சுற்று மின்னோட்டத்தில் |
| மின்னல் தூண்டுதல் தாங்கும் திறன் (LIWV) | IEC 62271-1க்கு 60 kV (7.2 kV வகுப்பு) முதல் 250 kV (52 kV வகுப்பு) |
| இயக்க பொறிமுறை | ஸ்பிரிங்-சார்ஜ் செய்யப்பட்ட மோட்டார் (தரநிலை); கையேடு அல்லது சோலனாய்டு விருப்பங்கள் |
| பொருந்தக்கூடிய தரநிலை | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
அட்டவணை 7 — MV சுவிட்ச்கியர் தொழில்நுட்ப விவரக்குறிப்புகள்
உயர் மின்னழுத்த சுவிட்ச்கியர் 72.5 kV, 145 kV, 245 kV, 420 kV மற்றும் 550 kV ஆகியவற்றின் பொதுவாகப் பயன்படுத்தப்படும் மின்னழுத்தங்களுடன் 52 kV க்கு மேல் உள்ள கணினி மின்னழுத்தங்களில் செயல்படுகிறது. இந்த உபகரணமானது மொத்த பரிமாற்ற நெட்வொர்க்கின் முக்கியமான மாறுதல் மற்றும் பாதுகாப்பு உள்கட்டமைப்பை உருவாக்குகிறது - மின் அமைப்பின் மிக உயர்ந்த ஆற்றல் அடுக்கு, உற்பத்தி மையங்கள் மற்றும் பிராந்திய சுமை மையங்களுக்கு இடையே நீண்ட தூரத்திற்கு அதிக அளவிலான மின் ஆற்றலைக் கொண்டு செல்வதற்குப் பொறுப்பாகும்.
HV சுவிட்ச் கியர் தோல்வியின் விளைவுகள் கடுமையானவை: ஒரு பெரிய 220 kV டிரான்ஸ்மிஷன் துணை மின்நிலையத்தில் ஒரு தவறான சர்க்யூட் பிரேக்கர் நூற்றுக்கணக்கான மெகாவாட் உற்பத்தி அல்லது சுமைகளைத் துண்டிக்கலாம். எச்.வி அளவுகளில் உள்ள தவறான மின்னோட்டங்களால் உபகரணங்கள் சேதமடைவது பேரழிவு மற்றும் விலை உயர்ந்ததாக இருக்கும். HV சுவிட்ச் கியர் பூர்த்தி செய்ய வேண்டிய மிகவும் தேவைப்படும் செயல்திறன் மற்றும் கடுமையான சோதனைத் தேவைகளை இந்த சூழல் விளக்குகிறது.
AIS தொழில்நுட்பத்தில், HV சுவிட்ச் கியர் கூறுகள் - சர்க்யூட் பிரேக்கர்ஸ், டிஸ்கனெக்டர்கள், எர்த்டிங் ஸ்விட்சுகள், இன்ஸ்ட்ரூமென்ட் டிரான்ஸ்பார்மர்கள் - நேரடி பாகங்கள் மற்றும் பூமிக்கு இடையில் காற்று வழங்கும் திறந்தவெளி கட்டமைப்புகளில் நிறுவப்பட்டுள்ளன. AIS துணை மின்நிலையங்கள் பல தசாப்தங்களாக பரிமாற்ற நிலை மாறுதலுக்கான தரநிலையாக இருந்து வருகின்றன, மேலும் எளிமை, குறைந்த செலவு மற்றும் பராமரிப்பு மற்றும் ஆய்வின் எளிமை ஆகியவற்றின் காரணமாக உலகளவில் பொதுவானதாக உள்ளது.
AIS துணை மின்நிலையங்களுக்கு பாதுகாப்பு அனுமதிகளை பராமரிக்க குறிப்பிடத்தக்க நிலப்பரப்பு தேவைப்படுகிறது. ஒரு பொதுவான 220 kV AIS துணை மின்நிலையத்திற்கு 1-3 ஹெக்டேர் தேவைப்படலாம், கட்டங்களுக்கும் பூமிக்கும் இடையே பல மீட்டர் இடைவெளி இருக்கும்.
GIS தொழில்நுட்பத்தில், அனைத்து நேரடி கூறுகளும் சீல் செய்யப்பட்ட, SF₆-எரிவாயு நிரப்பப்பட்ட உருளை அலுமினிய உறைகளுக்குள் வைக்கப்பட்டுள்ளன. SF₆ இன் உயர்ந்த மின்கடத்தா பண்புகள், கட்டம்-முதல்-பூமி மற்றும் கட்ட-க்கு-கட்ட அனுமதிகளை வெகுவாகக் குறைக்க அனுமதிக்கின்றன, இது துணை மின்நிலைய தடத்தை சமமான AIS பகுதியில் 10-15% ஆகக் குறைக்கிறது.
நகர்ப்புற நிலத்தடி துணை மின்நிலையங்கள், கடல் தளங்கள், அதிக உயரமுள்ள தளங்கள் மற்றும் பெரிதும் மாசுபட்ட தொழில்துறை பகுதிகள் போன்ற விண்வெளி-கட்டுப்படுத்தப்பட்ட சூழல்களில் GIS விரும்பப்படுகிறது.
படம் 3 — உயர் மின்னழுத்த வாயு-இன்சுலேட்டட் சுவிட்ச்கியர் (ஜிஐஎஸ்) டிரான்ஸ்மிஷன் துணைநிலையம்
ஹைப்ரிட் சுவிட்ச் கியர் ஒரு சிறிய SF₆-நிரப்பப்பட்ட தொகுதிக்குள் பல முதன்மை செயல்பாடுகளை (சர்க்யூட் பிரேக்கர், டிஸ்கனெக்டர், எர்த் ஸ்விட்ச், கரண்ட் டிரான்ஸ்பார்மர்) ஒருங்கிணைக்கிறது. இது AIS மற்றும் GIS இடையே இடைநிலை தடம் குறைப்பை வழங்குகிறது, இரண்டிற்கும் இடையேயான செலவில். HGIS ஆனது பிரவுன்ஃபீல்ட் நீட்டிப்புகள் மற்றும் திறன் சேர்த்தல்களில் அதிக அளவில் பயன்படுத்தப்படுகிறது, அங்கு முழு GIS செலவு-தடைசெய்யும்.
SF₆ பஃபர்-வகை அல்லது சுய-வெடிப்பு சர்க்யூட் பிரேக்கர் ஆதிக்கம் செலுத்தும் HV தொழில்நுட்பமாகும். தொடர்பு வடிவவியல் மற்றும் வில் கட்டுப்பாட்டின் மேம்பாடுகள் இயக்க ஆற்றலைக் குறைக்கின்றன, பெரிய ஹைட்ராலிக்/நியூமேடிக் ஆக்சுவேட்டர்களுக்குப் பதிலாக நம்பகமான ஸ்பிரிங்-ஆக்சுவேட்டட் பொறிமுறைகளை செயல்படுத்துகிறது. HV (CO₂/O₂ கலவைகள், வெற்றிட குறுக்கீடுகள்)க்கான கட்டமான SF₆ மாற்றுகள் இன்னும் ஆராய்ச்சியில் உள்ளன, 2026 இல் வரையறுக்கப்பட்ட வணிக வரிசைப்படுத்தல் உள்ளது.
| அளவுரு | Lugao HV சுவிட்ச்கியர் விவரக்குறிப்பு |
| மின்னழுத்த வரம்பு | 3,600 V - 40,500 V (IEC 62271-1 மின்னழுத்த வகுப்பு வரையறைகளுக்கு இணங்க) |
| மதிப்பிடப்பட்ட இயல்பான மின்னோட்டம் | 4,000 ஏ வரை |
| ஷார்ட் சர்க்யூட் தாங்கும் திறன் | 50 kA வரை (1 வினாடி குறுகிய கால தாங்கும்) |
| அடைப்பு வகை | முழுமையாக தனிமைப்படுத்தப்பட்ட உலோகத்தால் மூடப்பட்ட அமைச்சரவை; உட்புற மற்றும் வெளிப்புற கட்டமைப்புகள் |
| காப்பு ஊடகம் | ஏர்-இன்சுலேட்டட் (ஏஐஎஸ்) / சாலிட்-இன்சுலேடட்; SF₆ உள்ளமைவுகள் உள்ளன |
| தரநிலைகள் இணக்கம் | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 தொடர் |
| சான்றிதழ்கள் | CE, ISO, CCC; மூன்றாம் தரப்பு வகை-சோதனை செய்யப்பட்டது |
அட்டவணை 8 — Lugao Power HV சுவிட்ச்கியர் தொழில்நுட்ப விவரக்குறிப்புகள்
சுமை அல்லது தவறான மின்னோட்டத்தின் கீழ் சர்க்யூட் பிரேக்கர் தொடர்புகள் பிரிக்கப்படும் போது, மின் ஆற்றல் தொடர்புகளுக்கு இடையில் ஒரு பிளாஸ்மா ஆர்க்கைத் தாங்குகிறது. வெப்பநிலை 5,000-20,000 K ஐ அடைகிறது, அணைக்கப்படும் வரை முழு தவறான மின்னோட்டத்தையும் கொண்டு செல்கிறது. பிரேக்கரின் வில்-தணிக்கும் திறன் - இயற்கை மின்னோட்ட பூஜ்ஜியத்தில் குறுக்கிடுவதற்கான வேகம் - அதிகபட்ச குறுக்கிடக்கூடிய தவறு மின்னோட்டத்தையும் (உடைக்கும் திறன்) மற்றும் ஆற்றலையும் தீர்மானிக்கிறது.
குறுக்கிடும் ஊடகம், தொடர்பு வடிவவியல் மற்றும் இயக்க பொறிமுறை வடிவமைப்பு ஆகியவை பிரேக்கர் செயல்திறன் மற்றும் பராமரிப்பு தேவைகளை வரையறுக்கின்றன.
| நடுத்தர | மின்னழுத்த வரம்பு | பிரேக்கிங் பெர்ஃபார்மன்ஸ் | சுற்றுச்சூழல் பாதிப்பு | பராமரிப்பு | போக்கு |
| வெற்றிடம் | எல்வி - 52 கேவி | சிறப்பானது | இல்லை | மிகவும் குறைவு | வளரும் |
| SF₆ வாயு | எம்.வி - எச்.வி | சிறப்பானது | GWP 23,500 ⚠ | குறைந்த (சீல்) | ஒழுங்குபடுத்தப்பட்டது ↓ |
| காற்று (ஏசிபி) | எல்வி | நல்லது | இல்லை | மிதமான | நிலையானது |
| எண்ணெய் (மொத்தம்) | எம்வி (மரபு) | நல்லது | தீ ஆபத்து | உயர் | மரபு ↓ |
| CO₂ கலவை | MV–HV (dev) | வெளிவருகிறது | GWP ~1 | TBD | R&D கட்டம் |
அட்டவணை 9 — ஸ்விட்ச்கியர் வகைகளில் வளைவைத் தணிக்கும் மீடியா ஒப்பீடு
EU F-Gas Regulation (EU 2024/573) 2030 ஆம் ஆண்டு முதல் புதிய MV நிறுவல்களுக்கு SF₆ ஐ நீக்குகிறது. மற்ற பகுதிகளும் இதே போன்ற விதிகளைப் பின்பற்றுகின்றன. தொழில்துறை பதில்களில் பின்வருவன அடங்கும்:
⚠ கொள்முதல் குறிப்பு
20-30 வருட ஆயுட்காலம் கொண்ட திட்டங்களுக்கு, SF₆-இலவச தொழில்நுட்பத்தைக் குறிப்பிடுவது முன்கூட்டியே மாற்றும் செலவுகளைத் தவிர்க்கிறது. Lugao Power இன் வெற்றிடம் மற்றும் திட-இன்சுலேட்டட் MV சுவிட்ச் கியர் இணக்கமான, எதிர்கால-ஆதார மாற்றுகளை வழங்குகிறது. உகந்த SF₆-இலவச தீர்வுகளுக்கு Lugao பொறியியலில் ஈடுபடுங்கள்.
| அளவுரு | வரையறை மற்றும் முக்கியத்துவம் |
| மதிப்பிடப்பட்ட மின்னழுத்தம் (Ur) | அதிகபட்ச கணினி மின்னழுத்தத்தில் சுவிட்ச் கியர் தொடர்ந்து இயங்க முடியும். நிறுவலின் போது அதிகபட்ச இயக்க மின்னழுத்தத்தை விட அதிகமாக இருக்க வேண்டும். |
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட் (Isc) | பிரேக்கர் நம்பகத்தன்மையுடன் குறுக்கிடக்கூடிய அதிகபட்ச தவறு மின்னோட்டம். வருங்கால கணினி பிழை மின்னோட்டத்தை விட அதிகமாக இருக்க வேண்டும். |
| மதிப்பிடப்பட்ட குறுகிய கால தாங்கும் திறன் (Icw) | அதிகபட்ச மின்னோட்ட சுவிட்ச் கியர், கட்டமைப்பு சேதமின்றி வரையறுக்கப்பட்ட நேரத்திற்கு (1 வி அல்லது 3 வி) எடுத்துச் செல்ல முடியும். |
| மதிப்பிடப்பட்ட இயல்பான மின்னோட்டம் (Ir) | சுமை வளர்ச்சிக்கான விளிம்புடன், வெப்ப வரம்புகளுக்குள் அதிகபட்ச தொடர்ச்சியான சுமை மின்னோட்டம். |
| காப்பு நிலைகள் (LIWV / SIWV) | மின்னல் இம்பல்ஸ் தாங்கும் மற்றும் மாறுதல் இம்பல்ஸ் தாங்கும் மின்னழுத்தங்கள். எழுச்சி பாதுகாப்புடன் ஒருங்கிணைக்க வேண்டும். |
| உள் வளைவு வகைப்பாடு (IAC) | IEC 62271-200 பிரிவுகள் (A, B, AB) உள் வளைவுப் பிழைகளை பாதுகாப்பாகக் கட்டுப்படுத்துகின்றன. |
| சேவை தொடர்ச்சி இழப்பு (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B வகைகள் பராமரிப்பின் போது அருகில் உள்ள விரிகுடாக்கள் ஆற்றலுடன் உள்ளதா என்பதை வரையறுக்கிறது. |
அட்டவணை 10 - முக்கியமான சுவிட்ச்கியர் தொழில்நுட்ப அளவுருக்கள்
| தரநிலை | உடல் | நோக்கம் |
| IEC 62271-1 | IEC | HV சுவிட்ச் கியர் மற்றும் கன்ட்ரோல்கியர்களுக்கான பொதுவான விவரக்குறிப்புகள் — அனைத்து மின்னழுத்த வகுப்புகளும். |
| IEC 62271-100 | IEC | ஏசி சர்க்யூட் பிரேக்கர்கள் — முதன்மை எம்வி/எச்வி சிபி தரநிலை. |
| IEC 62271-200 | IEC | 1 kV–52 kV - MV அசெம்பிளிகளுக்கான AC உலோகத்தால் மூடப்பட்ட சுவிட்ச் கியர். |
| IEC 62271-203 | IEC | எரிவாயு-இன்சுலேடட் மெட்டல்-அடைக்கப்பட்ட சுவிட்ச் கியர் (ஜிஐஎஸ்) >52 கேவி - டிரான்ஸ்மிஷன் ஜிஐஎஸ். |
| IEC 61439-1 / -2 | IEC | எல்வி சுவிட்ச் கியர் அசெம்பிளிகள் — வடிவமைப்பு சரிபார்ப்பு மற்றும் வழக்கமான சோதனை. |
| ANSI/IEEE C37 தொடர் | IEEE | AC HV சர்க்யூட் பிரேக்கர்ஸ் (C37.04/06/09), MV சுவிட்ச் கியர் (C37.20), சோதனை ஆகியவற்றை உள்ளடக்கியது. |
| ஜிபி/டி 3906 | எஸ்ஏசி | 3.6-40.5 kV உலோக-மூடப்பட்ட சுவிட்ச் கியர்களுக்கான சீன தரநிலை. IEC 62271-200க்கு சமம். |
| IEC 60947 தொடர் | IEC | எல்வி சுவிட்ச் கியர் மற்றும் கண்ட்ரோல்கியர் — பிரேக்கர்கள், டிஸ்கனெக்டர்கள், கான்டாக்டர்களுக்கான சாதனத் தரநிலைகள். |
அட்டவணை 11 — சுவிட்ச்கியருக்கான முக்கிய சர்வதேச தரநிலைகள்
| படி | செயல்பாடு | முக்கிய கேள்விகள் & வழங்கக்கூடியவை |
| 1 | கணினி பகுப்பாய்வு | குறுகிய சுற்று பகுப்பாய்வை நடத்துதல்/மதிப்பாய்வு செய்யவும். ஒவ்வொரு இடத்திலும் அதிகபட்ச வருங்கால பிழை மின்னோட்டத்தை தீர்மானிக்கவும். |
| 2 | சுமை மற்றும் மின்னழுத்த வரையறை | மதிப்பிடப்பட்ட சாதாரண மின்னோட்டம், கணினி மின்னழுத்தம், மின்னழுத்த ஒழுங்குமுறை, பொருந்தினால் OLTC தேவைகள் ஆகியவற்றை வரையறுக்கவும். |
| 3 | தொழில்நுட்ப தேர்வு | மின்னழுத்த வகுப்பு (LV/MV/HV), குறுக்கீடு செய்யும் ஊடகம் (வெற்றிடம்/SF₆/air), உறை வகை (AIS/GIS/உலோகம்-அடைக்கப்பட்ட), உட்புற/வெளிப்புற உள்ளமைவு ஆகியவற்றைத் தேர்ந்தெடுக்கவும். |
| 4 | தரநிலை வரையறை | பொருந்தக்கூடிய தரநிலைகளை அடையாளம் காணவும், RFQ இல் தேவையான சான்றிதழ்களை (IEC, ANSI, CE, CCC, DNV, முதலியன) குறிப்பிடவும். |
| 5 | பாதுகாப்பு ஒருங்கிணைப்பு | ரிலே செயல்பாடுகள், நேரம்-தற்போதைய ஒருங்கிணைப்பு, தகவல் தொடர்பு நெறிமுறை (IEC 61850, Modbus, DNP3), IAC/LSC தேவைகளை வரையறுக்கவும். |
| 6 | தள நிபந்தனைகள் | வெப்பநிலை, உயரம், ஈரப்பதம், மாசுபாடு, நில அதிர்வு மண்டலம், உட்புறம்/வெளிப்புற நிறுவல் ஆகியவற்றை வரையறுக்கவும். டிரேட்டிங் & என்க்ளோஷர் விவரக்குறிப்புகளைத் தீர்மானிக்கவும். |
| 7 | RFQ & மதிப்பீடு | தொழில்நுட்ப விவரக்குறிப்பை வழங்கவும். ஏலங்களை மதிப்பிடுக: இணக்கம், வகை சோதனைகள், விநியோகம், ஆதரவு, TCO. |
அட்டவணை 12 — ஏழு-படி சுவிட்ச்கியர் விவரக்குறிப்பு & கொள்முதல் செயல்முறை
| வெற்றிட/திட-இன்சுலேட்டட் MV சுவிட்ச்கியரைத் தேர்ந்தெடுக்கும்போது… | SF₆ GISஐத் தேர்ந்தெடுக்கும்போது... |
| SF₆ தடைசெய்யப்பட்டது அல்லது ஒழுங்குபடுத்தப்பட்டது; எதிர்கால-ஆதாரம், குறைந்த சுற்றுச்சூழல்-ஆபத்து; MV ≤ 40.5 kV; குறைந்த பராமரிப்பு; உட்புற விருப்பம் | தளப் பகுதி கடுமையாக கட்டுப்படுத்தப்பட்டுள்ளது; மின்னழுத்தம்> 40.5 kV; மிகவும் மாசுபட்ட வெளிப்புற சூழல்; நீட்டிக்கப்பட்ட பராமரிப்பு இடைவெளி; ஹெர்மெட்டிலி சீல் செய்யப்பட்ட செயல்திறன் |
அட்டவணை 13 — தொழில்நுட்பத் தேர்வு வழிகாட்டி: வெற்றிடம்/SI vs SF₆ GIS
💡 முக்கிய நுண்ணறிவு
TCO பகுப்பாய்வு: 20 வருட சேவை வாழ்க்கையில், SF₆ MV சுவிட்ச் கியர் மொத்த பராமரிப்பு மற்றும் இறுதி வாழ்க்கை செலவுகள் வெற்றிடம்/திட-இன்சுலேட்டட் மாற்றுகளை 15-25% (SF₆ மீட்பு உட்பட) மீறுகிறது. அர்ப்பணிப்புக்கு முன் இதை அளவிடுவது கடுமையாக பரிந்துரைக்கப்படுகிறது.
லுகாவோ பவர் கோ., லிமிடெட்.மின்சார சுவிட்ச் கியர், பவர் டிரான்ஸ்பார்மர்கள் மற்றும் பாக்ஸ்-டைப் டிரான்ஸ்பார்மர் துணை மின்நிலையங்களை தயாரிப்பதில் சீனாவை தளமாகக் கொண்ட முன்னணி நிபுணர். மின் விநியோக உபகரணங்களில் அர்ப்பணிப்பு கவனம் செலுத்தி, Lugao முழு மின்னழுத்த வரம்பில் ஆழமான பொறியியல் நிபுணத்துவத்தை உருவாக்கியுள்ளது - குறைந்த மின்னழுத்த விநியோக சுவிட்ச் கியர் முதல் உயர் மின்னழுத்த உலோக-அடைக்கப்பட்ட பெட்டிகள் வரை - சேவை செய்யும் பயன்பாடுகள், EPC ஒப்பந்தக்காரர்கள், தொழில்துறை ஆபரேட்டர்கள் மற்றும் உலகளாவிய சந்தைகளில் புதுப்பிக்கத்தக்க எரிசக்தி திட்ட உருவாக்குநர்கள்.
வலுவான OEM திறன், பலதரப்பட்ட இணக்கம் மற்றும் மிகவும் பதிலளிக்கக்கூடிய தொழில்நுட்ப ஆதரவு குழு ஆகியவற்றுடன் இணைந்து தொழிற்சாலை-நேரடி வழங்கல் தரம், இணக்கம் மற்றும் போட்டி விலை நிர்ணயம் தேவைப்படும் சர்வதேச திட்டங்களுக்கு லுகாவோவை விருப்பமான விநியோக பங்காளியாக்குகிறது.

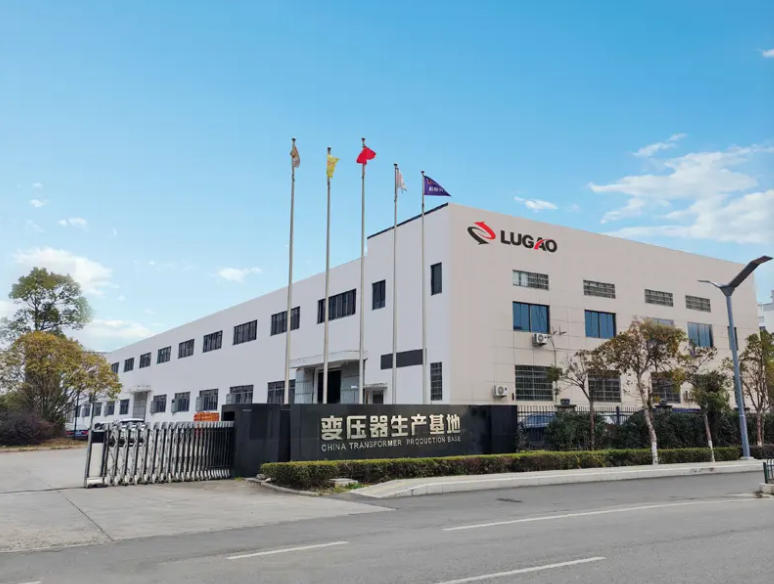

படம் 4 — Lugao Power Co., Ltd. உற்பத்தி வசதி
| தயாரிப்பு | மின்னழுத்தம் / தற்போதைய வரம்பு | தரநிலைகள் | சான்றிதழ்கள் |
| LV முதன்மை விநியோக வாரியம் (MDB) | 1,000 V வரை / 6,300 A வரை | IEC 61439-1/-2, ஜிபி | CE, ISO, CCC |
| LV மோட்டார் கட்டுப்பாட்டு மையம் (MCC) | 1,000 V வரை / 4,000 A வரை | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV மெட்டல்-இணைக்கப்பட்ட சுவிட்ச்கியர் | 3.6 kV - 40.5 kV / 4,000 A வரை | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, வகை-சோதனை செய்யப்பட்டது |
| ரிங் மெயின் யூனிட் (RMU) | 12 kV - 40.5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, வகை-சோதனை செய்யப்பட்டது |
| முழுவதுமாக காப்பிடப்பட்ட உலோகத்தால் மூடப்பட்ட அமைச்சரவை | 12 kV - 40.5 kV / 4,000 A வரை | IEC 62271-200 | CE, ISO, வகை-சோதனை செய்யப்பட்டது |
| HV சுவிட்ச்கியர் | 3,600 V - 40,500 V / 4,000 A, 50 kA வரை | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, வகை-சோதனை செய்யப்பட்டது |
| தனிப்பயன் / OEM சுவிட்ச்கியர் | வாடிக்கையாளர் விவரக்குறிப்புக்கு | IEC / ANSI / GB / BS (ஒரு திட்டத்திற்கு) | திட்டத்தின் தேவைக்கு |
அட்டவணை 14 - லுகாவோ பவர் ஸ்விட்ச்கியர் தயாரிப்பு போர்ட்ஃபோலியோ
லுகாவோ பவரின் உற்பத்தி மற்றும் பொறியியல் செயல்பாடுகள் ISO 9001 க்கு சான்றளிக்கப்பட்டுள்ளன, ஒரு தர மேலாண்மை அமைப்பு (QMS) தயாரிப்பு உணர்தலின் அனைத்து கட்டங்களையும் உள்ளடக்கியது - உற்பத்தி செயல்முறை கட்டுப்பாடு, முடிக்கப்பட்ட தயாரிப்பு சோதனை மற்றும் பிந்தைய விநியோக ஆதரவு மூலம் உள்வரும் பொருள் ஆய்வு. QMS ஆனது வடிவமைப்பு மதிப்பாய்வு, சப்ளையர் தகுதி, அளவீடு செய்யப்பட்ட சோதனை உபகரண மேலாண்மை, இணக்கமற்ற செயலாக்கம் மற்றும் சரிசெய்தல் நடவடிக்கைக்கான கட்டுப்படுத்தப்பட்ட நடைமுறைகளை உள்ளடக்கியது.
வகை சோதனை - அங்கீகாரம் பெற்ற மூன்றாம் தரப்பு உயர் மின்னழுத்த சோதனை ஆய்வகங்களில் முன்மாதிரி அலகுகளில் நடத்தப்பட்டது - வடிவமைப்பு அனைத்து குறிப்பிட்ட செயல்திறன் தேவைகளையும் பூர்த்தி செய்கிறது என்பதை சரிபார்க்கிறது. லுகாவோவின் நிலையான தயாரிப்பு வரிகள் பொருந்தக்கூடிய IEC மற்றும் GB தரநிலைகளுக்கு ஏற்ப வகை-சோதனை செய்யப்படுகின்றன. அங்கீகரிக்கப்பட்ட ஆய்வகங்களில் இருந்து வகை சோதனை அறிக்கைகள் (KEMA, TÜV Rheinland, SGS, CPRI மற்றும் CEPRI உட்பட) தகுதிக்கு முந்தைய ஆவணங்கள் தொகுப்பின் ஒரு பகுதியாக மதிப்பாய்வு செய்யக் கிடைக்கின்றன.
MV சுவிட்ச் கியருக்கான வகை சோதனைகள் (IEC 62271-200) அடங்கும்:
| வழக்கமான சோதனை | நிலையான / ஏற்றுக்கொள்ளும் அளவுகோல்கள் |
| சக்தி அதிர்வெண் தாங்கும் | 1 நிமிடத்திற்கு மதிப்பிடப்பட்ட மின்னழுத்தத்தில் மின்னழுத்தம் பயன்படுத்தப்பட்டது - ஃப்ளாஷ்ஓவர் அல்லது சீர்குலைக்கும் வெளியேற்றம் இல்லை |
| காப்பு எதிர்ப்பு | 2.5 kV அல்லது 5 kV DC இல் Megger சோதனை; அடிப்படை மற்றும் குறைந்தபட்ச ஏற்றுக்கொள்ளல் வரம்புடன் ஒப்பிடும்போது முடிவு |
| இயந்திர இயக்க சோதனை | சர்க்யூட் பிரேக்கர் மற்றும் டிஸ்கனெக்டர் இயக்க வழிமுறைகள் சுழற்சி; இயக்க நேரம் மற்றும் பயணம் அளவிடப்படுகிறது |
| இன்டர்லாக் சரிபார்ப்பு | தவறான மாறுதல் வரிசைகளைத் தடுக்க அனைத்து பாதுகாப்பு இன்டர்லாக்களும் (மெக்கானிக்கல் மற்றும் எலக்ட்ரிக்கல்) சரிபார்க்கப்பட்டன |
| பாதுகாப்பு ரிலே செயல்பாட்டு சோதனை | அனைத்து உள்ளமைக்கப்பட்ட பாதுகாப்பு செயல்பாடுகளும் ரிலே அமைப்புகளுக்கு எதிராக சோதிக்கப்பட்டது; பயண நேரம் விவரக்குறிப்புக்கு சரிபார்க்கப்பட்டது |
| வயரிங் & கண்ட்ரோல் சர்க்யூட் சோதனை | அனைத்து கட்டுப்பாடு மற்றும் இரண்டாம் நிலை வயரிங் தொடர்ச்சி, துருவமுனைப்பு மற்றும் காப்பு ஆகியவை அங்கீகரிக்கப்பட்ட வரைபடங்களுக்கு எதிராக சரிபார்க்கப்பட்டது |
| காட்சி மற்றும் பரிமாண ஆய்வு | அனைத்து கூறுகளும், லேபிளிங், பஸ்பார் அடையாளங்கள் மற்றும் இணைப்புகள் அங்கீகரிக்கப்பட்ட உற்பத்தி வரைபடங்களுக்கு எதிராக சரிபார்க்கப்பட்டன |
அட்டவணை 15 — சுவிட்ச் கியருக்கான லுகாவோ பவர் ரொட்டீன் சோதனைத் திட்டம்
தர அர்ப்பணிப்பு
ஒவ்வொரு Lugao பவர் ஸ்விட்ச்கியர் ஷிப்மென்ட்டிலும் ஒரு முழுமையான தொழில்நுட்ப ஆவண தொகுப்பு உள்ளது: அனைத்து அளவிடப்பட்ட மதிப்புகள் மற்றும் ஏற்றுக்கொள்ளும் அளவுகோல்களுடன் வழக்கமான சோதனை அறிக்கை, வகை சோதனை சான்றிதழ் குறிப்புகள், பொருள் சான்றிதழ்கள், சோதனை சாதனங்களுக்கான அளவுத்திருத்த பதிவுகள், பரிமாண ஆய்வு பதிவுகள் மற்றும் கட்டமைக்கப்பட்ட வரைபடங்கள். கோரிக்கையின் பேரில் மூன்றாம் தரப்பு ஆய்வு மற்றும் சாட்சி FAT ஏற்பாடு செய்யப்படலாம்.
