35kv குறைந்த இழப்பு மற்றும் ஆன்-லோட் ஒழுங்குமுறை மின்மாற்றி

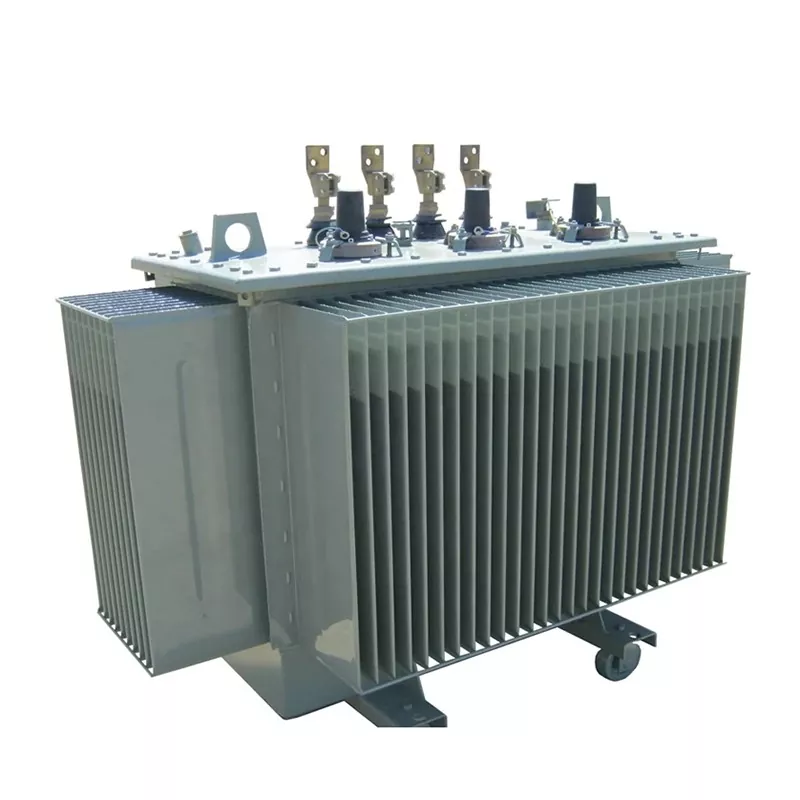

தி35kV குறைந்த இழப்பு மற்றும் ஆன்-லோட் ஒழுங்குமுறை மின்மாற்றிவிநியோக மற்றும் துணை மின்நிலைய அமைப்புகளில் நிலையான மின்னழுத்தக் கட்டுப்பாட்டிற்காக வடிவமைக்கப்பட்ட ஒரு நடுத்தர மின்னழுத்த மின்மாற்றி ஆகும். இது ஒருங்கிணைக்கிறதுஆன்-லோட் டேப் சேஞ்சர் (OLTC)மின்மாற்றி இயங்கும் போது மின்னழுத்தத்தை சரிசெய்து, குறுக்கீடு இல்லாமல் தொடர்ச்சியான மின்சாரம் வழங்குவதை உறுதி செய்கிறது. லுகாவோ பவர் கோ., லிமிடெட் உயர்தரத்தை உற்பத்தி செய்கிறதுமின்மாற்றிகள்பிரீமியம் சிலிக்கான் ஸ்டீல் கோர்கள், நம்பகமான முறுக்குகள் மற்றும் இன்சுலேடிங் டிரான்ஸ்பார்மர் ஆயில் ஆகியவற்றைப் பயன்படுத்துதல்குறைந்த ஆற்றல் இழப்பு, அதிக செயல்திறன் மற்றும் நீண்ட சேவை வாழ்க்கை. இந்த மின்மாற்றிகள் மின் உற்பத்தி நிலையங்கள், துணை மின் நிலையங்கள் மற்றும் தொழில்துறை மின் விநியோக நெட்வொர்க்குகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

அளவுரு

கொள்ளளவு y	ஜிபி/20052-2020			மின்மறுப்பு மின்னழுத்தம் (%)	சுமை இல்லை தற்போதைய (%)	திசையன் குழு	நீட்டிப்பு d கோன் செயல்
	(S13)
	சுமை இல்லாத இழப்பு	சுமை இழப்பு
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 அல்லது Dyn11	±2*2. 5% OR±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

35kV லோ-லாஸ் மற்றும் ஆன்-லோட் ரெகுலேஷன் டிரான்ஸ்ஃபார்மர் எப்படி வேலை செய்கிறது?

தி35kV குறைந்த இழப்பு மற்றும் ஆன்-லோட் ஒழுங்குமுறை மின்மாற்றிசெயல்பாட்டின் போது மின்னழுத்த அளவை சரிசெய்ய OLTC அமைப்பை ஒருங்கிணைக்கும் போது மின்காந்த தூண்டலின் அடிப்படையில் செயல்படுகிறது.

வேலை செய்யும் கொள்கை

• மின்காந்த தூண்டல் மூலம் மின் ஆற்றல் முறுக்குகளுக்கு இடையில் மாற்றப்படுகிறது.
• OLTC பொறிமுறையானது மின்சார விநியோகத்தை குறுக்கிடாமல் மின்மாற்றி குழாய் நிலையை மாற்றுகிறது.
• டிரான்ஸ்ஃபார்மர் எண்ணெய் தொட்டியின் உள்ளே சுழன்று வெப்பத்தை வெளியேற்றவும் மற்றும் காப்பு வழங்கவும் செய்கிறது.
• பாதுகாப்பான இயக்க வெப்பநிலையை பராமரிக்க ரேடியேட்டர் சுற்றியுள்ள காற்றில் வெப்பத்தை வெளியிடுகிறது.

முக்கிய பயன்பாட்டு காட்சிகள்

தி35kV குறைந்த இழப்பு மற்றும் ஆன்-லோட் ஒழுங்குமுறை மின்மாற்றிநிலையான மின்னழுத்தம் மற்றும் நம்பகமான மின்சாரம் ஆகியவை முக்கியமான நடுத்தர மின்னழுத்த சக்தி அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

• மின் உற்பத்தி நிலையங்கள்
• மின் துணை மின் நிலையங்கள்
• தொழில்துறை மின் விநியோக அமைப்புகள்
• நகர்ப்புற மின் கட்டங்கள்
• சுரங்க மற்றும் கனரக தொழில்
• புதுப்பிக்கத்தக்க ஆற்றல் கட்ட இணைப்புகள்

ஆன் லோட் டேப் சேஞ்சர் டிரான்ஸ்ஃபார்மரின் நன்மைகள்

• தொடர்ச்சியான மின்னழுத்த ஒழுங்குமுறைமின்சாரம் தடைபடாமல்.
• மேம்படுத்தப்பட்ட கட்டம் நிலைத்தன்மைஏற்ற இறக்கமான சுமை நிலைமைகளுக்கு.
• குறைந்த ஆற்றல் இழப்புஉகந்த மின்மாற்றி வடிவமைப்பு காரணமாக.
• நீண்ட சேவை வாழ்க்கைஉயர்தர காப்பு மற்றும் எண்ணெய் குளிரூட்டலுடன்.
• நம்பகமான செயல்திறன்சிக்கலான மின் விநியோக நெட்வொர்க்குகளில்.

OLTC மற்றும் ஆஃப் லோட் டேப் சேஞ்சர் இடையே உள்ள வேறுபாடு

அம்சம்	OLTC மின்மாற்றி	ஆஃப் லோட் டேப் சேஞ்சர்
மின்னழுத்த சரிசெய்தல்	செயல்பாட்டின் போது சரிசெய்யக்கூடியது	பணிநிறுத்தம் தேவை
மின்சார விநியோகத்தில் தடங்கல்	தடங்கல் இல்லை	மின்சாரம் துண்டிக்கப்பட வேண்டும்
விண்ணப்பம்	பெரிய கட்டங்கள், துணை மின்நிலையங்கள்	சிறிய அல்லது நிலையான சுமை அமைப்புகள்
செயல்பாட்டு நெகிழ்வுத்தன்மை	உயர்	வரையறுக்கப்பட்டவை

35kV குறைந்த இழப்பு மற்றும் ஆன்-லோட் ஒழுங்குமுறை மின்மாற்றியை ஏன் பயன்படுத்த வேண்டும்?

• பராமரிக்கவும்நிலையான மின்னழுத்த வெளியீடுஏற்ற இறக்கமான சூழல்களில்.
• குறைக்கவும்ஆற்றல் இழப்புகள் மற்றும் இயக்க செலவுகள்.
• மேம்படுத்துசக்தி அமைப்பின் நம்பகத்தன்மை மற்றும் செயல்திறன்.
• க்கு ஏற்றதுநவீன ஸ்மார்ட் கிரிட் மற்றும் தொழில்துறை சக்தி அமைப்புகள்.
• மின்னழுத்த சரிசெய்தலின் போது தடையில்லா மின்சாரம் வழங்குவதை உறுதி செய்யவும்.

OLTC பவர் டிரான்ஸ்ஃபார்மரின் பராமரிப்பு

• மின்மாற்றி எண்ணெய் நிலை மற்றும் எண்ணெய் தரத்தை தவறாமல் சரிபார்க்கவும்.
• மென்மையான மாறுதல் செயல்பாட்டிற்கு OLTC பொறிமுறையை ஆய்வு செய்யவும்.
• இயக்க வெப்பநிலை மற்றும் சுமை நிலைமைகளை கண்காணிக்கவும்.
• ரேடியேட்டர் மற்றும் குளிரூட்டும் அமைப்பு தடையின்றி இருப்பதை உறுதி செய்யவும்.
• அவ்வப்போது காப்பு மற்றும் மின் சோதனை நடத்தவும்.

ஏன் தேர்வுலுகாவோ?

• தொழில்முறை 35kv குறைந்த இழப்பு மற்றும் ஆன்-லோட் ஒழுங்குமுறை மின்மாற்றி உற்பத்தியாளர்பல வருட தொழில் அனுபவத்துடன்.
• உயர்தர மூலப்பொருட்கள்சிலிக்கான் எஃகு தாள்கள் மற்றும் பிரீமியம் முறுக்குகள் உட்பட.
• குறைந்த இழப்பு மற்றும் ஆற்றல் திறன் கொண்ட வடிவமைப்புஇயக்க செலவுகளை குறைக்க.
• கடுமையான சர்வதேச சோதனை தரநிலைகள்நம்பகமான செயல்திறனை உறுதி செய்கிறது.
• விரைவான விநியோகம்ஒரு யூனிட்டின் குறைந்தபட்ச வரிசையுடன்.
• தொழில்முறை தொழில்நுட்ப ஆதரவு மற்றும் விற்பனைக்குப் பிந்தைய சேவை.
• ஏற்றுமதி செய்யப்பட்ட பொருட்கள்மத்திய ஆசியா, ஆப்பிரிக்கா மற்றும் பிற உலகளாவிய சந்தைகள்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

35kV லோ-லாஸ் மற்றும் ஆன்-லோட் ரெகுலேஷன் டிரான்ஸ்ஃபார்மரின் வழக்கமான சேவை வாழ்க்கை என்ன?

முறையான பராமரிப்புடன், மின்மாற்றி 25 ஆண்டுகளுக்கும் மேலாக நம்பகத்தன்மையுடன் செயல்பட முடியும்.

என்ன குளிரூட்டும் முறை பயன்படுத்தப்படுகிறது?

திமின்மாற்றிஎண்ணெய் மூழ்கிய குளிர்ச்சியைப் பயன்படுத்துகிறது.மின்மாற்றி எண்ணெய் பரிமாற்றங்கள்திறம்பட வெப்பச் சிதறலுக்காக முறுக்குகள் மற்றும் மையத்திலிருந்து ரேடியேட்டருக்கு வெப்பம்.

செயல்பாட்டின் போது மின்னழுத்தத்தை சரிசெய்ய முடியுமா?

ஆம். OLTC அமைப்பு மின்சாரம் வழங்குவதில் குறுக்கீடு இல்லாமல் மின்னழுத்த சரிசெய்தலை அனுமதிக்கிறது.

எந்த தொழிற்சாலைகள் இந்த மின்மாற்றியை பொதுவாகப் பயன்படுத்துகின்றன?

மின் பயன்பாடுகள், துணை மின்நிலையங்கள், கனரக தொழில்கள், சுரங்க செயல்பாடுகள் மற்றும் புதுப்பிக்கத்தக்க எரிசக்தி திட்டங்கள் பொதுவாகப் பயன்படுத்துகின்றன35kV குறைந்த இழப்பு மற்றும் ஆன்-லோட் ஒழுங்குமுறை மின்மாற்றி.
