இந்த வெள்ளைத் தாள், உலர்-வகை மற்றும் எண்ணெய்-மூழ்கிய மின்மாற்றிகளின் இரண்டு முக்கிய தொழில்நுட்ப வகைகளை மையமாகக் கொண்ட ஆய்வுடன், உலகளாவிய பவர் டிரான்ஸ்பார்மர் தொழிற்துறையின் விரிவான பகுப்பாய்வை வழங்குகிறது. இது பொறியியல் கோட்பாடுகள், பயன்பாட்டுப் பிரிவு, சர்வதேச ஒழுங்குமுறை கட்டமைப்புகள், வாழ்க்கைச் சுழற்சி பொருளாதாரம் மற்றும் வளர்ந்து வரும் சந்தை இயக்கவியல் ஆகியவற்றை ஆராய்கிறது. சீனாவை தளமாகக் கொண்ட சிறப்பு உற்பத்தியாளரான Lugao Power Co., Ltd., பொறியியல் சிறப்பம்சங்கள், கடுமையான தர அமைப்புகள் மற்றும் சுறுசுறுப்பான தனிப்பயனாக்குதல் திறன்கள் மூலம் சமகால சந்தை தேவைகளை எவ்வாறு நிவர்த்தி செய்கிறது என்பதையும் இந்த ஆவணம் எடுத்துக்காட்டுகிறது.
பவர் டிரான்ஸ்பார்மர்கள் நவீன மின் கட்டங்களின் அடிப்படை உள்கட்டமைப்பு ஆகும். நகரமயமாக்கல், தொழில்துறை விரிவாக்கம் மற்றும் புதுப்பிக்கத்தக்க எரிசக்தி ஆதாரங்களின் ஒருங்கிணைப்பு ஆகியவற்றால் இயக்கப்படும் உலகளாவிய மின்சாரத் தேவை அதிகரித்து வருவதால், மேம்பட்ட, நம்பகமான மற்றும் திறமையான மின்மாற்றி தொழில்நுட்பத்திற்கான தேவை மிகவும் முக்கியமானதாகிறது. இந்தத் தாள் பொறியாளர்கள், கொள்முதல் நிபுணர்கள், திட்ட உருவாக்குநர்கள், உள்கட்டமைப்பு முதலீட்டாளர்கள் மற்றும் ஆற்றல் கொள்கை வகுப்பாளர்களுக்காக வடிவமைக்கப்பட்டுள்ளது.
1.1 வரையறை மற்றும் முக்கிய செயல்பாடு
A சக்தி மின்மாற்றிமின்காந்த தூண்டல் கொள்கையின் மூலம் இரண்டு அல்லது அதற்கு மேற்பட்ட சுற்றுகளுக்கு இடையே மின் ஆற்றலை மாற்றும் ஒரு மின்காந்த சாதனமாகும். அதன் முதன்மை நோக்கம் மின்சாரத்தை ஒரு மின்னழுத்த மட்டத்திலிருந்து மற்றொரு மின்னழுத்தத்திற்கு மாற்றுவதாகும் - நீண்ட தூர உயர் மின்னழுத்த பரிமாற்றத்திற்கான மின்னழுத்தத்தை அதிகரிப்பது அல்லது தொழில்துறை, வணிக மற்றும் குடியிருப்பு நுகர்வோருக்கு பாதுகாப்பான விநியோகத்திற்காக மின்னழுத்தத்தைக் குறைப்பது.
ஜெனரேட்டர்கள் அல்லது மோட்டார்கள் போலல்லாமல், மின்மாற்றிகள் அவற்றின் முதன்மை செயல்பாட்டில் நகரும் பாகங்களைக் கொண்டிருக்கவில்லை, அவை இயல்பாகவே நம்பகமான, நீண்ட கால மற்றும் குறைந்த பராமரிப்பு சாதனங்களாக அமைகின்றன. மின்மாற்றி செயல்பாட்டைக் கட்டுப்படுத்தும் அடிப்படை சமன்பாடு:
V1 / V2 = N1 / N2 = I2 / I1
V என்பது மின்னழுத்தத்தைக் குறிக்கும் இடத்தில், முதன்மை (1) மற்றும் இரண்டாம் நிலை (2) சுருள்களில் உள்ள திருப்பங்களின் எண்ணிக்கையை N குறிக்கிறது, மேலும் I மின்னோட்டத்தைக் குறிக்கிறது. இந்த நேர்த்தியான உறவு மின்னழுத்த உருமாற்ற விகிதங்களின் துல்லியமான பொறியியலைச் செயல்படுத்துகிறது.
1.2 வரலாற்று சூழல்
1880 களில் வில்லியம் ஸ்டான்லி, நிகோலா டெஸ்லா மற்றும் பிறரால் நடைமுறை மின்மாற்றியின் கண்டுபிடிப்பு மாற்று மின்னோட்டம் (ஏசி) சக்தி அமைப்புகளை செயல்படுத்துவதில் முக்கிய பங்கு வகித்தது. 1890 களில் முதல் வணிக ரீதியிலான மூன்று-கட்ட மின்மாற்றி பயன்படுத்தப்பட்டது, அதிக மின்னழுத்தம் மற்றும் குறைந்த மின்னோட்டத்தில் நீண்ட தூரத்திற்கு மின்சாரத்தை கடத்தும் சாத்தியத்தை திறக்கிறது - எதிர்ப்பு இழப்புகளை வியத்தகு முறையில் குறைக்கிறது. அப்போதிருந்து, மின்மாற்றி தொழில்நுட்பம் பொருள் அறிவியல் முன்னேற்றங்கள், காப்பு மேம்பாடுகள், டிஜிட்டல் கண்காணிப்பு மற்றும் ஆற்றல் திறன் மேம்படுத்தல் மூலம் உருவாகியுள்ளது.
1.3 நவீன ஆற்றல் உள்கட்டமைப்பில் பங்கு
இன்று, பவர் டிரான்ஸ்பார்மர்கள் ஒவ்வொரு பவர் டெலிவரி சிஸ்டத்தின் முதுகெலும்பாக அமைகின்றன. மின் உற்பத்தி நிலையங்களில் உள்ள பாரிய ஜெனரேட்டர் ஸ்டெப்-அப் டிரான்ஸ்பார்மர்கள் (GSU) முதல் குடியிருப்பு சுற்றுப்புறங்களுக்கு சேவை செய்யும் விநியோக மின்மாற்றிகள் வரை, மின் கட்டத்தின் ஒவ்வொரு முனையிலும் மின்மாற்றிகள் காணப்படுகின்றன. பயன்பாட்டு துணை மின்நிலையங்களில் பொதுவாக பல பெரிய மின்மாற்றிகள் உள்ளன, அவை பல்லாயிரக்கணக்கான அல்லது நூற்றுக்கணக்கான மெகாவோல்ட்-ஆம்பியர்களை (MVA) திறன் கொண்டவை.
தொழில்துறை வசதிகள், வணிக வளாகங்கள், தரவு மையங்கள், போக்குவரத்து அமைப்புகள், கடல் தளங்கள் மற்றும் புதுப்பிக்கத்தக்க ஆற்றல் ஆலைகள் அனைத்தும் நம்பகமான மின்மாற்றி தீர்வுகளைச் சார்ந்துள்ளது. மின்மாற்றி வகை, கொள்ளளவு, குளிரூட்டும் முறை, இன்சுலேஷன் கிளாஸ் மற்றும் பாகங்கள் ஆகியவற்றின் தேர்வு என்பது தொழில்நுட்ப முடிவாகும், இது கிரிட் நம்பகத்தன்மை, பாதுகாப்பு, ஆற்றல் திறன் மற்றும் நீண்ட கால இயக்கச் செலவு ஆகியவற்றை நேரடியாக பாதிக்கிறது.
2.1 சந்தை அளவு மற்றும் வளர்ச்சிப் பாதை
உலகளாவிய ஆற்றல் மின்மாற்றி சந்தை கடந்த தசாப்தத்தில் நிலையான வளர்ச்சியை நிரூபித்துள்ளது மற்றும் தொடர்ந்து விரிவடைகிறது. வயதான கட்டம் உள்கட்டமைப்பு மாற்றீடு, வளர்ந்து வரும் பொருளாதாரங்களில் விரைவான மின்மயமாக்கல், புதுப்பிக்கத்தக்க எரிசக்தி ஒருங்கிணைப்பு மற்றும் ஸ்மார்ட் கிரிட் நவீனமயமாக்கல் ஆகியவற்றால் உந்தப்பட்டு, சந்தையானது மின்சார உபகரணத் துறையில் மிகவும் மூலோபாய முக்கியத்துவம் வாய்ந்த பிரிவுகளில் ஒன்றாகும்.
முக்கிய சந்தை அளவீடுகளில் 2030 வரை தோராயமாக 5.5-7% கூட்டு வருடாந்திர வளர்ச்சி விகிதம் (CAGR) அடங்கும், ஆசியா-பசிபிக் மிகப்பெரிய பிராந்திய சந்தையை பிரதிநிதித்துவப்படுத்துகிறது, இது உலகளாவிய தேவையில் 45% க்கும் அதிகமாக உள்ளது. சக்தி மின்மாற்றிகளின் உற்பத்தியாளர் மற்றும் நுகர்வோர் ஆகிய இரண்டிலும் சீனா மிகப்பெரிய தேசிய சந்தையாக உள்ளது.
2.2 முக்கிய சந்தை இயக்கிகள்
2.3 பிராந்திய சந்தை இயக்கவியல்
| பிராந்தியம் | சந்தை பங்கு | வளர்ச்சி இயக்கி | முக்கிய போக்கு |
| ஆசியா-பசிபிக் | ~45% | நகரமயமாக்கல் | ஸ்மார்ட் கட்டம் |
| வட அமெரிக்கா | ~20% | கட்டம் நவீனமயமாக்கல் | மாற்று |
| ஐரோப்பா | ~18% | ஆற்றல் மாற்றம் | கடல் காற்று |
| மத்திய கிழக்கு & ஆப்பிரிக்கா | ~10% | மின்மயமாக்கல் | உயர் வெப்பநிலை அலகுகள் |
| லத்தீன் அமெரிக்கா | ~7% | பயன்பாட்டு முதலீடு | சுரங்கம் |
2.4 போட்டி நிலப்பரப்பு
உலகளாவிய ஆற்றல் மின்மாற்றி சந்தையானது பெரிய பன்னாட்டு நிறுவனங்கள் மற்றும் சிறப்பு பிராந்திய உற்பத்தியாளர்களின் கலவையால் வழங்கப்படுகிறது. ஏபிபி (இப்போது ஹிட்டாச்சி எனர்ஜி), சீமென்ஸ், ஜிஇ கிரிட் சொல்யூஷன்ஸ், ஷ்னீடர் எலக்ட்ரிக் மற்றும் ஈட்டன் ஆகியவை முக்கிய சர்வதேச வீரர்கள். இருப்பினும், TBEA, China XD Group, CRRC போன்ற சீனாவை தளமாகக் கொண்ட உற்பத்தியாளர்கள் மற்றும் சிறப்பு நிறுவனங்கள்லுகாவோபவர் கோ., லிமிடெட்போட்டி விலை நிர்ணயம், விரைவான விநியோகம் மற்றும் தரத்தை மேம்படுத்துதல் ஆகியவற்றின் மூலம் குறிப்பிடத்தக்க சர்வதேச சந்தைப் பங்கைப் பெற்றுள்ளன.
சீனாவை தளமாகக் கொண்ட உற்பத்தியாளர்கள் இப்போது உலகளாவிய மின்மாற்றி தேவையின் கணிசமான பகுதியை குறிப்பாக தென்கிழக்கு ஆசியா, மத்திய கிழக்கு, ஆப்பிரிக்கா மற்றும் லத்தீன் அமெரிக்கா முழுவதும் வழங்குகிறார்கள். சீன உற்பத்தியாளர்கள் பெருகிய முறையில் IEC, CE, மற்றும் ANSI/IEEE தரநிலைகள் உள்ளிட்ட சர்வதேச சான்றிதழ்களை சந்திக்கின்றனர், இது பரந்த உலகளாவிய சந்தை அணுகலை செயல்படுத்துகிறது.
3.1 காந்த மைய வடிவமைப்பு

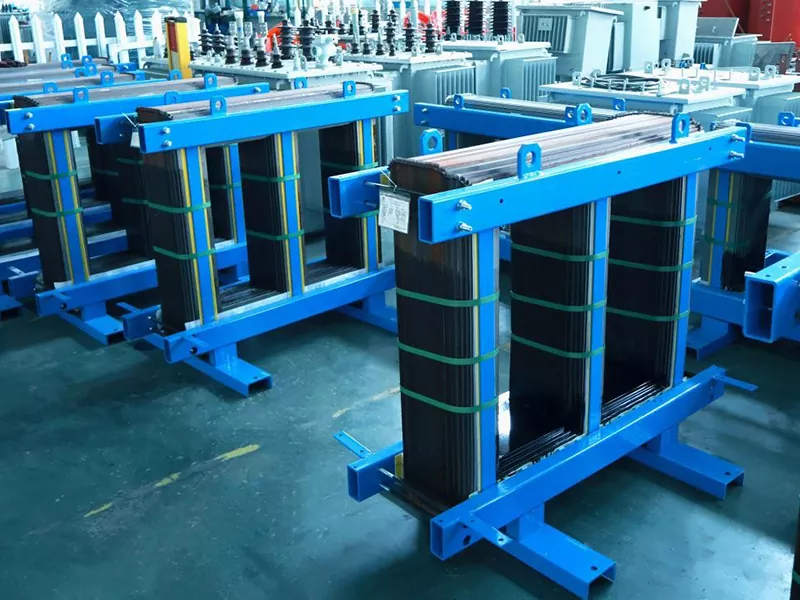

காந்த மையமானது எந்த மின்மாற்றியின் மைய உறுப்பு ஆகும். இது முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளை இணைக்கும் காந்தப் பாய்ச்சலுக்கு குறைந்த-தயக்கம் கொண்ட பாதையை வழங்குகிறது. மைய வடிவமைப்பு நேரடியாக சுமை இல்லாத இழப்புகள் (இரும்பு இழப்புகள்), தூண்டுதல் மின்னோட்டம், ஒலி இரைச்சல் மற்றும் இயந்திர நிலைத்தன்மை ஆகியவற்றை பாதிக்கிறது.
நவீன மின்மாற்றி கோர்கள் குளிர்-உருட்டப்பட்ட தானிய-சார்ந்த சிலிக்கான் எஃகு (CRGO) லேமினேஷன்களில் இருந்து கட்டமைக்கப்படுகின்றன, அவை சுழல் மின்னோட்ட இழப்புகளைக் குறைக்க துல்லியமாக வெட்டப்பட்டு அடுக்கி வைக்கப்படுகின்றன. மேம்பட்ட வடிவமைப்புகள் உருவமற்ற எஃகு உலோகக்கலவைகளைப் பயன்படுத்தலாம், அவை குறிப்பிடத்தக்க அளவு குறைந்த ஹிஸ்டெரிசிஸ் மற்றும் சுழல் மின்னோட்ட இழப்புகளை வெளிப்படுத்துகின்றன, குறிப்பாக பல தசாப்தங்களாக செயல்பாட்டில் சுமை இல்லாத இழப்புகள் தொடர்ந்து குவிந்து வரும் விநியோக மின்மாற்றிகளில் நன்மை பயக்கும்.
3.2 முறுக்கு வடிவமைப்பு மற்றும் காப்பு அமைப்புகள்
முறுக்குகள் ஆக்ஸிஜன் இல்லாத செம்பு அல்லது அலுமினிய கடத்திகளிலிருந்து கட்டமைக்கப்படுகின்றன, அவை சுருள்களாக உருவாக்கப்படுகின்றன, அவை தேவையான திருப்பங்களின் விகிதம், தற்போதைய அடர்த்தி மற்றும் மின்மறுப்பு ஆகியவற்றை அடைய துல்லியமாக காயப்படுத்தப்படுகின்றன. உயர் மின்னழுத்த முறுக்குகள் பொதுவாக அடுக்கு முறுக்கு அல்லது வட்டு முறுக்கு கட்டமைப்புகளைப் பயன்படுத்துகின்றன, அதே சமயம் குறைந்த மின்னழுத்த முறுக்குகள் பெரும்பாலும் படலம் அல்லது ஹெலிகல் கட்டுமானங்களைப் பயன்படுத்துகின்றன.
மின்மாற்றி வகையைப் பொறுத்து காப்பு அமைப்புகள் வேறுபடுகின்றன. எண்ணெயில் மூழ்கிய மின்மாற்றிகள் முதன்மை திடமான காப்புப் பொருளாக எண்ணெய்-செறிவூட்டப்பட்ட காகிதத்தை (கிராஃப்ட் பேப்பர் அல்லது வெப்பமாக மேம்படுத்தப்பட்ட காகிதம்) நம்பியுள்ளன, இது பிரஸ்போர்டு தடைகளால் நிரப்பப்படுகிறது, மேலும் மினரல் ஆயிலை குளிரூட்டி மற்றும் மின்கடத்தா என இரண்டாகக் கொண்டுள்ளது. உலர்-வகை மின்மாற்றிகள் வார்ப்பிரும்பு (எபோக்சி) அல்லது திறந்த-காயம் கண்ணாடி-ஃபைபர்-வலுவூட்டப்பட்ட காப்பு அமைப்புகளைப் பயன்படுத்துகின்றன, இது திரவ மின்கடத்தா இல்லாமல் ஈரப்பதம், தூசி மற்றும் மாசுபாட்டிற்கு சிறந்த எதிர்ப்பை வழங்குகிறது.
3.3 குளிரூட்டும் மற்றும் வெப்ப மேலாண்மை
மின்மாற்றி வடிவமைப்பின் மிக முக்கியமான அம்சங்களில் வெப்ப மேலாண்மை ஒன்றாகும். அதிகப்படியான வெப்பநிலை காப்பு வயதானதை துரிதப்படுத்துகிறது, இழப்புகளை அதிகரிக்கிறது மற்றும் இறுதியில் மின்மாற்றி ஆயுளைக் குறைக்கிறது. டிரான்ஸ்ஃபார்மர்கள் அவற்றின் குளிரூட்டும் முறையின் மூலம் எண்ணெய் வகைக்கான நிலையான ONAN/ONAF/OFAF பெயர்கள் மற்றும் உலர் வகை அலகுகளுக்கான AN/AF பதவிகளைப் பயன்படுத்தி வகைப்படுத்தப்படுகின்றன.
| குளிரூட்டும் குறியீடு | விளக்கம் |
| ஓனான் | எண்ணெய் இயற்கை காற்று இயற்கை |
| ONAF | எண்ணெய் இயற்கை விமானப்படை |
| OFF | எண்ணெய் கட்டாய விமானப்படை |
| AN | இயற்கை காற்று |
| AF | விமானப்படை |
3.4 ஷார்ட் சர்க்யூட் தாங்கும் திறன்
மின்மாற்றிகள் இணைக்கப்பட்ட மின் வலையமைப்பில் குறுகிய சுற்று நிகழ்வுகளின் போது உருவாக்கப்படும் மகத்தான மின்காந்த சக்திகளைத் தக்கவைக்க வேண்டும். வருங்கால குறுகிய-சுற்று மின்னோட்டங்கள் மதிப்பிடப்பட்ட மின்னோட்டத்தை விட 20-25 மடங்கு அடையலாம், மின்னோட்டத்தின் சதுரத்திற்கு விகிதாசார சக்திகளை உருவாக்குகிறது. வலுவான இயந்திர வடிவமைப்பு - பிரேஸ்டு முறுக்குகள், இறுக்கமான முறுக்கு வடிவியல் கட்டுப்பாடு மற்றும் கட்டமைப்பு சட்ட பொறியியல் ஆகியவை உட்பட - தாங்கும் திறனை உறுதி செய்ய அவசியம்.
IEC 60076-5 அல்லது IEEE C57.12 தரநிலைகளின்படி குறுகிய-சுற்றுச் சோதனையானது, தவறான நிலைமைகளின் கீழ் மின்மாற்றி இயந்திர மற்றும் வெப்ப ஒருமைப்பாட்டைச் சரிபார்க்கிறது. இந்தச் சோதனையானது மின் சாதனத் துறையில் மிகவும் தேவைப்படும் தகுதித் தேவைகளில் ஒன்றாகும்.

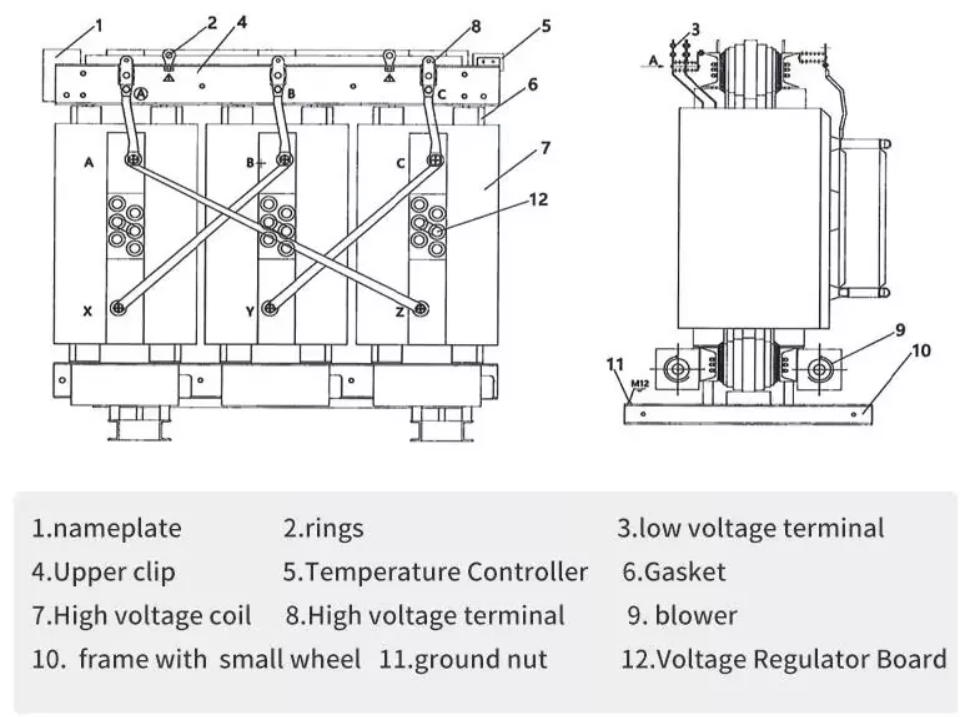

உலர்-வகை மின்மாற்றிகள் காற்று மற்றும் திடமான காப்புப் பொருட்களைப் பயன்படுத்துகின்றன - முதன்மையாக எபோக்சி பிசின் அல்லது கண்ணாடி-ஃபைபர்-வலுவூட்டப்பட்ட அமைப்புகள் - திரவ மின்கடத்தாக்குப் பதிலாக. முறுக்குகள் எபோக்சி பிசின் (வார்ப்பு பிசின் உலர் வகை, அல்லது CRT) அல்லது கண்ணாடி-ஃபைபர்-சுற்றப்பட்ட கடத்திகள் மற்றும் பிசின் அல்லது வார்னிஷ் மூலம் வெற்றிட-அழுத்தம் செறிவூட்டப்பட்ட (VPI) மூலம் காயப்படுத்தப்படுகின்றன. காஸ்ட் பிசின் உலர்-வகை மின்மாற்றிகள், மிகவும் பொதுவான நவீன மாறுபாடு, எபோக்சி பிசின் மற்றும் மினரல் ஃபில்லர் ஆகியவற்றின் கலவையில் முறுக்குகளை முழுமையாக இணைக்கின்றன, பொதுவாக வெற்றிடத்தை அகற்றும் நிலைமைகளின் கீழ். இதன் விளைவாக ஒரு வலுவான, சீல் செய்யப்பட்ட, சுய-அணைக்கும் காப்பு அமைப்பு, இது திரவ குளிரூட்டி தேவையில்லை மற்றும் இயல்பாகவே தீயை எதிர்க்கும்.
மக்கள் அல்லது உணர்திறன் கட்டமைப்புகளுக்கு அருகாமையில் எண்ணெய் இல்லாத செயல்பாட்டை முன்னுரிமை செய்யும் இடங்களில் உலர்-வகை மின்மாற்றிகள் விருப்பமான தேர்வாகும். வணிக மற்றும் அலுவலக கட்டிடங்களில் உள்ள நகர்ப்புற துணை நிலையங்கள், மருத்துவமனைகள் மற்றும் சுகாதார வசதிகள், ஹோட்டல்கள் மற்றும் விருந்தோம்பல் வளாகங்கள், ரயில் நிலையங்கள் மற்றும் மெட்ரோ அமைப்புகள், சுத்தமான அறை தேவைகள் கொண்ட உற்பத்தி ஆலைகள், தரவு மையங்கள் மற்றும் தொலைத்தொடர்பு வசதிகள், புதுப்பிக்கத்தக்க எரிசக்தி மாற்றி நிலையங்கள் மற்றும் கடல் கப்பல் ஆற்றல் அமைப்புகள் ஆகியவை முக்கிய பயன்பாட்டுத் துறைகளில் அடங்கும்.
முக்கிய விவரக்குறிப்பு: லுகாவோ உலர் வகை மின்மாற்றிகள்
லுகாவோ Power Co., Ltd. காஸ்ட் ரெசின் (CRT) மற்றும் வெற்றிட அழுத்தம் செறிவூட்டப்பட்ட (VPI) உள்ளமைவுகளில் உலர் வகை மின்மாற்றிகளை உற்பத்தி செய்கிறது. நிலையான மதிப்பீடுகள் 25 kVA முதல் 16,000 kVA வரை, முதன்மை மின்னழுத்தங்கள் 35 kV வரை இருக்கும். தயாரிப்புகள் IEC 60076-11, GB/T 10228, CE மற்றும் CCC தரங்களுடன் இணங்குகின்றன. தனிப்பயன் உறை வகுப்புகள், டேப் சேஞ்சர்கள், வெப்பநிலை கண்காணிப்பு அமைப்புகள் மற்றும் கட்டாய காற்று குளிரூட்டும் மேம்படுத்தல்கள் உள்ளன.

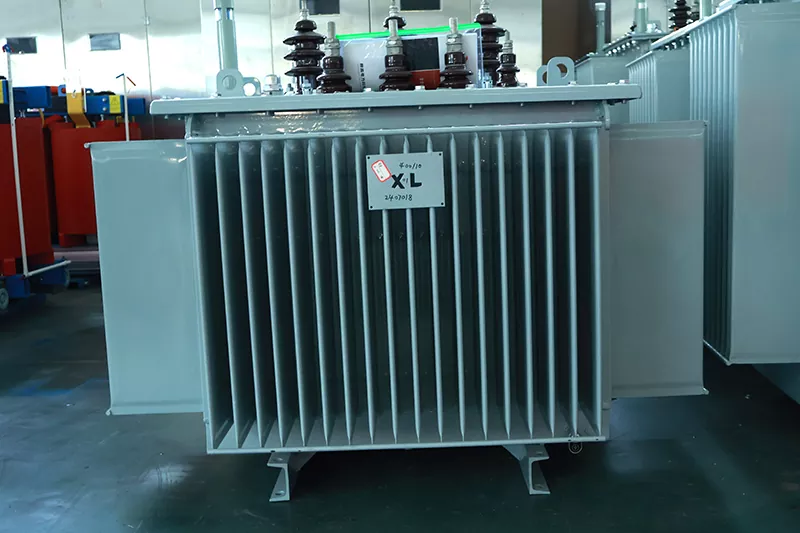

எண்ணெயில் மூழ்கிய ஆற்றல் மின்மாற்றிகள் கனிம மின்மாற்றி எண்ணெயைப் பயன்படுத்துகின்றன (அல்லது செயற்கை எஸ்டர்கள் அல்லது இயற்கை எஸ்டர் எண்ணெய்கள் போன்ற மாற்று மின்கடத்தா திரவங்கள்) முதன்மை காப்பு ஊடகம் மற்றும் முக்கிய குளிரூட்டும் முகவராக. மின்மாற்றி செயலில் உள்ள பகுதி - கோர் மற்றும் முறுக்குகளை உள்ளடக்கியது - சீல் செய்யப்பட்ட எஃகு தொட்டியில் இந்த மின்கடத்தா திரவத்தில் முழுமையாக மூழ்கியுள்ளது. மைய மற்றும் முறுக்குகளில் ஏற்படும் இழப்புகளால் உருவாகும் வெப்பம் எண்ணெயில் செலுத்தப்பட்டு பின்னர் ரேடியேட்டர் பேங்க்கள், நெளி தொட்டி சுவர்கள் அல்லது குளிரூட்டும் குழாய்கள் வழியாக சுற்றியுள்ள காற்றில் பரவுகிறது.
எண்ணெயில் இருந்து மிகவும் பயனுள்ள வெப்ப பரிமாற்றம் மற்றும் கனிம எண்ணெயின் உயர்ந்த மின்கடத்தா மற்றும் இன்சுலேடிங் பண்புகள் ஆகியவற்றின் கலவையானது எண்ணெயில் மூழ்கிய மின்மாற்றிகளை மிக அதிக ஆற்றல் அடர்த்தியை அடைய உதவுகிறது, அதிக திறன் கொண்ட பயன்பாடுகள் மற்றும் வெளிப்புற நிறுவல்களில் விநியோகம் (11-33 kV) முதல் கூடுதல் உயர் மின்னழுத்தம் (750 kV மற்றும் அதற்கு மேல்) வரையிலான மின்னழுத்த வகுப்புகளுக்குத் தேர்ந்தெடுக்கும் தொழில்நுட்பத்தை உருவாக்குகிறது.
வளர்ந்து வரும் சுற்றுச்சூழல் விழிப்புணர்வு, மக்கும் மற்றும் தீ-எதிர்ப்பு மின்கடத்தா திரவங்கள் மீது ஆர்வத்தை தூண்டியது, எண்ணெயில் மூழ்கிய மின்மாற்றிகளுக்கு. தாவர எண்ணெய்களில் இருந்து பெறப்படும் இயற்கை எஸ்டர் திரவங்கள் மக்கும் தன்மையை 95% க்கும் அதிகமாகவும், குறிப்பிடத்தக்க அளவு அதிக தீ புள்ளிகளை வழங்குகின்றன (300°Cக்கு மேல். கனிம எண்ணெயுக்கு சுமார் 145°C). செயற்கை எஸ்டர் திரவங்கள் பரந்த வெப்பநிலை வரம்பு செயல்திறனுடன் ஒத்த நன்மைகளை வழங்குகின்றன. இந்த திரவங்கள் சுற்றுச்சூழலின் உணர்திறன் இடங்கள், கட்டிடங்களுக்குள் அல்லது அதிக தீ ஆபத்து மண்டலங்களுக்கு அருகில் உள்ள மின்மாற்றிகளுக்கு அதிகளவில் குறிப்பிடப்படுகின்றன.
எண்ணெயில் மூழ்கிய மின்மாற்றிகள்வெளிப்புற பயன்பாட்டு துணை மின்நிலையங்கள், உயர் மின்னழுத்த இணைப்பு புள்ளிகள், தொழில்துறை ஆற்றல் ஊட்டங்கள், சுரங்க செயல்பாடுகள், எண்ணெய் மற்றும் எரிவாயு வசதிகள், நீர்மின் மற்றும் அனல் மின் நிலையங்கள், புதுப்பிக்கத்தக்க ஆற்றல் சேகரிப்பான் நிலையங்கள் மற்றும் உயர் மின்னழுத்த நேரடி மின்னோட்டம் (HVDC) மாற்றி நிலையங்கள் ஆகியவற்றில் ஆதிக்கம் செலுத்துகின்றன. அதிக செயல்திறன், அதிக சுமை திறன் மற்றும் பெரிய மதிப்பீடுகளில் போட்டியிடும் செலவு ஆகியவற்றின் கலவையானது பயன்பாட்டு அளவிலான மின் உள்கட்டமைப்பிற்கான உலகளாவிய தரநிலையை உருவாக்குகிறது.
முக்கிய விவரக்குறிப்பு: லுகாவோ எண்ணெய்-மூழ்கிய மின்மாற்றிகள்
லுகாவோ Power Co., Ltd. 3.3 kV முதல் 110 kV வரையிலான முதன்மை மின்னழுத்தத்துடன் 10 kVA முதல் 50 MVA வரையிலான எண்ணெய்-மூழ்கிய மின்மாற்றிகளை உற்பத்தி செய்கிறது. தயாரிப்புகளில் S11 மற்றும் S13 தொடர்களின் நிலையான செயல்திறன் அலகுகள் மற்றும் குறைந்த-இழப்பு உருவமற்ற மைய வகைகளும் அடங்கும். அனைத்து அலகுகளும் IEC 60076, GB 1094 மற்றும் வாடிக்கையாளர்-குறிப்பிட்ட சர்வதேச தரநிலைகளை சந்திக்கின்றன. விருப்பங்களில் OLTC, DETC, பாதுகாப்பு ரிலே ஒருங்கிணைப்பு, எரிவாயு ரிலே, வெப்பநிலை மானிட்டர்கள் மற்றும் தனிப்பயன் தொட்டி கட்டமைப்புகள் ஆகியவை அடங்கும்.
| அளவுரு | உலர் வகை (CRT) | எண்ணெய்-முழ்கியது | முடிவெடுக்கும் காரணி |
| அதிகபட்ச மின்னழுத்தம் | வரை 36 கி.வி | 1100 kV வரை | உயர் மின்னழுத்தம்: எண்ணெய் வெற்றி |
| அதிகபட்ச மதிப்பீடு | ~20 MVA வரை | 1,500 MVA வரை | பெரிய திறன்: எண்ணெய் வெற்றி |
| தீ பாதுகாப்பு | சிறப்பானது (F1/F0) | கட்டுப்பாடு தேவை | உட்புறம்: உலர் வெற்றிகள் |
| பராமரிப்பு | மிகவும் குறைவு | மிதமான (எண்ணெய் சோதனைகள்) | எளிதாக: உலர் வெற்றிகள் |
| MVAக்கான செலவு | உயர்ந்தது | கீழ் | பட்ஜெட்: எண்ணெய் வெற்றி |
| சுற்றுச்சூழல் ஆபத்து | இல்லை | எண்ணெய் கசிவு சாத்தியம் | சுற்றுச்சூழல்: உலர் வெற்றிகள் |
| இரைச்சல் நிலை | 55–70 dB(A) | 45–60 dB(A) | அமைதியான மண்டலங்கள்: எண்ணெய் வெற்றி |
| அதிக சுமை திறன் | வரையறுக்கப்பட்டவை | சிறப்பானது | சிகரங்கள்: எண்ணெய் வெற்றி |
| ஈரப்பதம் எதிர்ப்பு | சிறந்த (சீல்) | நல்லது (சீல் செய்யப்பட்ட தொட்டி) | ஈரப்பதம்: உலர் வெற்றி |
| நிறுவல் வேகம் | வேகமாக (எண்ணெய் நிரப்பப்படாது) | மெதுவாக (எண்ணெய் நிரப்புதல்) | வேகம்: உலர் வெற்றி |
மின்மாற்றி தரநிலைகள் குறைந்தபட்ச செயல்திறன், பாதுகாப்பு மற்றும் சோதனைத் தேவைகளை வரையறுக்கின்றன, அவை மின் சக்தி பயன்பாடுகளுக்கு ஏற்றதாக கருதப்பட வேண்டும். அங்கீகரிக்கப்பட்ட சர்வதேச தரங்களுடன் இணங்குவது திட்ட அனுமதி, கட்டம் இணைப்பு, நிதியளித்தல் மற்றும் ஒழுங்குபடுத்தப்பட்ட சந்தைகளுக்கு ஏற்றுமதி செய்வதற்கு ஒரு முன்நிபந்தனையாகும். இது வாங்குபவர்களுக்கு நிலையான தரம் மற்றும் கீழ்நிலை உபகரணங்களுடன் பொருந்தக்கூடிய உத்தரவாதத்தையும் வழங்குகிறது.
வடிவமைப்பு நிலையான இணக்கத்திற்கு அப்பால், குறிப்பிட்ட சந்தைகளுக்கு விதிக்கப்பட்ட மின்மாற்றிகளுக்கு அங்கீகரிக்கப்பட்ட அமைப்புகளிடமிருந்து தயாரிப்பு சான்றிதழ் தேவைப்படுகிறது. ஐரோப்பிய பொருளாதாரப் பகுதிக்குள் நுழையும் உபகரணங்களுக்கு CE குறிப்பது கட்டாயமாகும், இது குறைந்த மின்னழுத்த உத்தரவு மற்றும் மின்காந்த இணக்கத்தன்மை கட்டளைக்கு இணங்குவதை நிரூபிக்கிறது. சீனாவிற்குள் விற்கப்படும் உபகரணங்களுக்கு CCC (சீனா கட்டாயச் சான்றிதழ்) தேவை. KEMA, TUV, UL அல்லது CSA ஆய்வகங்கள் மூலம் மூன்றாம் தரப்பு சோதனையானது குறிப்பிட்ட திட்ட விவரக்குறிப்புகள் அல்லது இறுதி வாடிக்கையாளர்களால் உயர்ந்த உத்தரவாதத் தேவைகள் தேவைப்படலாம்.
லுகாவோ இணக்க நிலை
லுகாவோ Power Co., Ltd. IEC 60076 தொடர், GB 1094, GB/T 10228, ANSI/IEEE C57 மற்றும் பிரிட்டிஷ் தரநிலைகளுக்கு இணங்க அனைத்து தயாரிப்புகளையும் வடிவமைத்து உற்பத்தி செய்கிறது. தயாரிப்புகள் CE மற்றும் CCC சான்றிதழ்களைக் கொண்டுள்ளன. தொழிற்சாலை தர மேலாண்மை ISO 9001:2015 க்கு சான்றளிக்கப்பட்டது. ANSI, BS அல்லது AS/NZS தரநிலைகளுக்கான தனிப்பயன் பொறியியல் ஏற்றுமதி திட்டங்களுக்கான கோரிக்கையின் பேரில் கிடைக்கும்.
உலகத்தரம் வாய்ந்த மின்மாற்றி உற்பத்தியானது உற்பத்தியின் ஒவ்வொரு கட்டத்திலும் கடுமையான தர மேலாண்மையைக் கோருகிறது. இறுதி தொழிற்சாலை ஏற்பு சோதனை மூலம் உள்வரும் பொருள் ஆய்வு இருந்து, நிலையான துறையில் செயல்திறன் ஒரே நம்பகமான உத்தரவாதம் ஒரு ஒழுக்கமான தர அமைப்பு ஆகும். முன்னணி உற்பத்தியாளர்கள் ISO 9001 க்கு சான்றளிக்கப்பட்ட தர மேலாண்மை அமைப்புகளை செயல்படுத்துகின்றனர், செயல்முறை-குறிப்பிட்ட தரத் திட்டங்கள், புள்ளியியல் செயல்முறை கட்டுப்பாடு (SPC) முக்கிய அளவுருக்கள் மற்றும் பொருட்கள் மற்றும் சோதனை முடிவுகளின் முழு கண்டுபிடிப்பு ஆகியவற்றால் கூடுதலாக வழங்கப்படுகிறது.
ஒரு மின்மாற்றியின் தரம் இறுதியில் அதன் மூலப்பொருட்களின் தரத்தை பிரதிபலிக்கிறது. உள்வரும் தரக் கட்டுப்பாடு (IQC) ஆய்வுக்கு உட்பட்ட முக்கிய உள்வரும் பொருட்கள் சிலிக்கான் எஃகு லேமினேஷன்கள் (தடிமன், காந்த ஊடுருவல் மற்றும் மைய இழப்புக்காக அளவிடப்படுகிறது), தாமிரம் அல்லது அலுமினியம் கடத்திகள் (தூய்மை, பரிமாணங்கள் மற்றும் மின் கடத்துத்திறனுக்காக சரிபார்க்கப்பட்டது), எபோக்சி பிசின் அமைப்புகள் மற்றும் கடினப்படுத்துபவர்கள், CRT வடிவமைப்புகள் மற்றும் பிரஸ்போர்டு (மின்கடத்தா வலிமை, ஈரப்பதம் மற்றும் பரிமாண சகிப்புத்தன்மை), மற்றும் மின்மாற்றி கனிம எண்ணெய் (மின்கடத்தா வலிமை, ஈரப்பதம், அமிலத்தன்மை மற்றும் எண்ணெய் மூழ்கிய அலகுகளுக்கான வாயு பகுப்பாய்வு ஆகியவற்றைக் கரைக்கும்).
| வழக்கமான சோதனை | நோக்கம் |
| விகித அளவீடு | பெயர்ப்பலகை விவரக்குறிப்புகளுக்கு எதிராக திருப்பங்களின் விகித துல்லியத்தை சரிபார்க்கிறது |
| திசையன் குழு மற்றும் கட்ட இடப்பெயர்ச்சி சோதனை | முறுக்கு இணைப்புகள் மற்றும் துருவமுனைப்பை உறுதிப்படுத்துகிறது |
| மின்மறுப்பு மின்னழுத்தம் மற்றும் சுமை இழப்பு அளவீடு | மதிப்பிடப்பட்ட மின்னோட்டத்தில் கசிவு மின்தடை மற்றும் செப்பு இழப்புகளை சரிபார்க்கிறது |
| சுமை இழப்பு மற்றும் சுமை இல்லாத தற்போதைய அளவீடு | மதிப்பிடப்பட்ட மின்னழுத்தத்தில் மைய இழப்பு மற்றும் காந்தமயமாக்கல் மின்னோட்டத்தை சரிபார்க்கிறது |
| பயன்படுத்தப்பட்ட மின்னழுத்தம் தாங்கும் சோதனை | தரையில் மற்றும் முறுக்குகளுக்கு இடையில் முறுக்குகளின் காப்பு ஒருமைப்பாட்டை சோதிக்கிறது |
| தூண்டப்பட்ட மின்னழுத்தம் தாங்கும் சோதனை | உயர் அதிர்வெண் மின்னழுத்தத்தின் கீழ் உள் காப்பு திறனை சரிபார்க்கிறது |
| காப்பு எதிர்ப்பு அளவீடு | ஒட்டுமொத்த காப்பு நிலை மற்றும் ஈரப்பதம் உணர்திறன் சரிபார்க்கிறது |
டிரான்ஸ்ஃபார்மர் இழப்புகள், சதவீத அடிப்படையில் சிறியதாக இருந்தாலும் (பொதுவாக மதிப்பிடப்பட்ட சக்தியில் 0.5–1.5%), உலகளாவிய நிறுவப்பட்ட தளம் முழுவதும் மகத்தான மொத்தமாக குவிந்துவிடும். மொத்த உலகளாவிய மின்சார உற்பத்தியில் மின்மாற்றி இழப்புகள் தோராயமாக 1-2% ஆகும் என்று மதிப்பீடுகள் தெரிவிக்கின்றன - இது ஆண்டுதோறும் நூற்றுக்கணக்கான பில்லியன் கிலோவாட்-மணிநேரங்களைக் குறிக்கிறது. 25-40 வருட சேவை வாழ்க்கை கொண்ட ஒரு தனிப்பட்ட மின்மாற்றிக்கு, இழப்புகளில் 10% குறைப்பு கூட வாழ்க்கைச் சுழற்சியில் கணிசமான ஆற்றல் செலவைச் சேமிக்கிறது.
ஐரோப்பிய ஒன்றியம் (Ecodesign Directive), யுனைடெட் ஸ்டேட்ஸ் (DOE செயல்திறன் தரநிலைகள்) மற்றும் ஆசியாவில் பெருகிய முறையில் கட்டுப்பாட்டாளர்கள் சக்தி மற்றும் விநியோக மின்மாற்றிகளுக்கு கட்டாய குறைந்தபட்ச செயல்திறன் தரநிலைகளை நிறுவியுள்ளனர். இந்த ஒழுங்குமுறைகள் படிப்படியாக இறுக்கமடைந்து, உற்பத்தியாளர்கள் மற்றும் வாங்குபவர்களுக்கு குறைந்த இழப்பு வடிவமைப்புகளுக்கு முன்னுரிமை அளிக்க வணிகரீதியான கட்டாயத்தை உருவாக்குகிறது.
மின்மாற்றி இழப்புகள் இரண்டு முதன்மை வகைகளைக் கொண்டிருக்கின்றன. மின்மாற்றி சுமை அளவைப் பொருட்படுத்தாமல் சுமை இல்லாத இழப்புகள் (இரும்பு அல்லது மைய இழப்புகள் என்றும் அழைக்கப்படுகின்றன) ஏற்படும். அவை காந்த மையத்தில் உள்ள ஹிஸ்டெரிசிஸ் மற்றும் சுழல் நீரோட்டங்களால் ஏற்படுகின்றன மற்றும் உயர்தர தானிய-சார்ந்த சிலிக்கான் எஃகு, லேமினேஷன்களின் துல்லியமான லேசர்-ஸ்க்ரைபிங், ஸ்டெப்-லேப் கோர் அசெம்பிளி நுட்பங்கள் மற்றும் பிரீமியம் வடிவமைப்புகளில், உருவமற்ற எஃகு உலோகக் கலவைகளின் பயன்பாடு (70-சுமை இழப்பைக் குறைக்கிறது. எஃகு).
சுமை இழப்புகள் (தாமிரம் அல்லது ஷார்ட்-சர்க்யூட் இழப்புகள் என்றும் அழைக்கப்படுகின்றன) சுமை மின்னோட்டத்தின் சதுரத்திற்கு விகிதாசாரமாக இருக்கும் மற்றும் முறுக்குகளில் உள்ள எதிர்ப்பு வெப்பத்தால் எழுகின்றன. அவை உகந்த முறுக்கு வடிவவியல், குறைந்த மின்தடை கடத்திகள் மற்றும் சுமையின் கீழ் உள்ள முறுக்குகளில் தவறான மற்றும் சுழல் இழப்புகளை நிர்வகிக்க மேம்பட்ட இடமாற்ற நுட்பங்கள் மூலம் குறைக்கப்படுகின்றன.
பவர் டிரான்ஸ்பார்மரின் ஆரம்ப கொள்முதல் விலை அதன் மொத்த ஆயுட்காலச் செலவில் ஒரு கூறு மட்டுமே. டிரான்ஸ்பார்மர் உரிமையின் உண்மையான பொருளாதார சுமையை குறைத்து மதிப்பிடும் கொள்முதல் விலை அபாயத்தில் பிரத்தியேகமாக கவனம் செலுத்தும் கொள்முதல் குழுக்கள். ஒரு கடுமையான மொத்த உரிமைச் செலவு (TCO) பகுப்பாய்வு நிறுவல், செயல்பாடு, பராமரிப்பு மற்றும் இறுதியில் பணிநீக்கம் ஆகியவற்றின் மூலம் விவரக்குறிப்பு மற்றும் கொள்முதல் ஆகியவற்றிலிருந்து அனைத்து செலவினங்களையும் கருதுகிறது.
| TCO கூறு | பரிசீலனைகள் |
| கொள்முதல் விலை | உபகரணங்களின் விலை, தொழிற்சாலை ஏற்றுக்கொள்ளும் சோதனை, ஆவணங்கள் மற்றும் பேக்கேஜிங் |
| போக்குவரத்து மற்றும் தளவாடங்கள் | சர்வதேச கப்பல் போக்குவரத்து, சுங்க வரிகள், உள்நாட்டு போக்குவரத்து மற்றும் காப்பீடு |
| நிறுவல் மற்றும் ஆணையிடுதல் | தளம் தயாரித்தல், சிவில் பணிகள், கேபிள் இணைப்புகள், எண்ணெய் நிரப்புதல் (எண்ணெய் அலகுகள்) மற்றும் ஆணையிடுதல் சேவைகள் |
| சுமை இல்லாத இழப்பு செலவு (மூலதனம்) | மூலதன இழப்பு முறையைப் பயன்படுத்தி மதிப்பிடப்பட்டது: உள்ளூர் ஆற்றல் செலவில் வடிவமைப்பு வாழ்க்கையின் மீது A × நோ-லோ-லோட் இழப்பு (kW) |
| சுமை இழப்பு செலவு (மூலதனம்) | மதிப்பிடப்பட்ட சுமையில் B × சுமை இழப்பு (kW), வடிவமைப்பு ஆயுளில் தள்ளுபடி |
| பராமரிப்பு செலவு | எண்ணெய் சோதனை மற்றும் மாற்றீடு (எண்ணெய் அலகுகள்), கேஸ்கெட் பராமரிப்பு, குளிரூட்டும் முறைமை பராமரிப்பு மற்றும் டேப் சேஞ்சர் சர்வீசிங் |
| கண்காணிப்பு மற்றும் பாதுகாப்பு | டிஜிட்டல் கண்காணிப்பு அமைப்புகள், ரிலே பாதுகாப்பு, SCADA ஒருங்கிணைப்பு |
| பணிநீக்கம் மற்றும் அகற்றல் | எண்ணெய் அகற்றுதல் அல்லது மறுசுழற்சி (எண்ணெய் அலகுகள்), மின்மாற்றி கோர் மற்றும் முறுக்கு மறுசுழற்சி |
மின்துறை பொதுவாக மின்மாற்றி டெண்டர்களை மூலதன இழப்பு முறையைப் பயன்படுத்தி மதிப்பீடு செய்கிறது, இது A&B காரணி முறை என்றும் அழைக்கப்படுகிறது. மதிப்பிடப்பட்ட மொத்த செலவு பின்வருமாறு கணக்கிடப்படுகிறது:
TEC = கொள்முதல் விலை + (A × P0) + (B × Pk)
P0 என்பது சுமை இல்லாத இழப்பு (kW), Pk என்பது மதிப்பிடப்பட்ட மின்னோட்டத்தில் (kW), A என்பது சுமை இழப்புகளின் மூலதனச் செலவு ($/kW, 24/7 செயல்பாட்டைப் பிரதிபலிக்கிறது), மற்றும் B என்பது சுமை இழப்புகளின் மூலதனச் செலவு ($/kW, கடமை சுழற்சி மற்றும் சுமை காரணியைப் பிரதிபலிக்கிறது). இந்த கட்டமைப்பைப் பயன்படுத்தி, முக மதிப்பில் மலிவானதாகத் தோன்றும் ஒரு மின்மாற்றி அதிக ஆற்றல் இழப்புகள் காரணமாக அதன் வாழ்நாளில் விலை அதிகமாக இருக்கலாம்.
ஜெனரேட்டர் ஸ்டெப்-அப் டிரான்ஸ்பார்மர்கள் (GSU) பவர் ஜெனரேட்டர்களின் வெளியீட்டு மின்னழுத்தத்தை (பொதுவாக 11-22 kV) டிரான்ஸ்மிஷன் வோல்டேஜ் அளவுகளாக (110 kV, 220 kV, 500 kV, அல்லது அதற்கு மேல்) நீண்ட தூர மொத்த மின் போக்குவரத்திற்கு மாற்றுகிறது. இந்த மின்மாற்றிகள் மின்சார அமைப்பில் உள்ள மிகப்பெரிய மற்றும் மிக முக்கியமான மின் சாதனங்களில் ஒன்றாகும், பொதுவாக 100 MVA முதல் 1,000 MVA வரையிலான மதிப்பீடுகள் உள்ளன. ஆட்டோட்ரான்ஸ்ஃபார்மர்கள் பரிமாற்ற நெட்வொர்க்கின் வெவ்வேறு மின்னழுத்த நிலைகளை ஒன்றோடொன்று இணைக்கின்றன, இது நெகிழ்வான சக்தி ஓட்ட நிர்வாகத்தை வழங்குகிறது.
கனரகத் தொழில் மிகவும் தேவைப்படும் மின்மாற்றி பயன்பாட்டு சூழல்களில் ஒன்றாகும். எஃகு ஆலைகள், அலுமினிய ஸ்மெல்ட்டர்கள், சிமெண்ட் ஆலைகள், இரசாயன செயலாக்க வசதிகள் மற்றும் சுரங்க நடவடிக்கைகளுக்கு அதிக வெப்பம், தூசி, அதிர்வு மற்றும் அரிக்கும் வளிமண்டலங்கள் உட்பட அதிக ஹார்மோனிக் உள்ளடக்கம், அடிக்கடி சுமை ஏற்ற இறக்கங்கள் மற்றும் சவாலான சுற்றுப்புற சூழ்நிலைகளைத் தாங்கும் திறன் கொண்ட மின்மாற்றிகள் தேவைப்படுகின்றன. தொழில்துறை மின்மாற்றிகள் பெரும்பாலும் தனிப்பயன்-பொறியியல் சிறப்பு காப்பு சிகிச்சைகள், மேம்படுத்தப்பட்ட குறுகிய-சுற்று தாங்கும் மதிப்பீடுகள் மற்றும் டியூன் செய்யப்பட்ட ஹார்மோனிக் வடிகட்டுதல்.
சூரிய ஒளிமின்னழுத்தம் மற்றும் காற்றாலை மின் உற்பத்தியின் வெடிப்பு வளர்ச்சி புதிய மின்மாற்றி பயன்பாட்டு தேவைகளை உருவாக்கியுள்ளது. சோலார் ஆலைகளுக்கு இன்வெர்ட்டர் டிரான்ஸ்பார்மர்கள் அல்லது ஸ்ட்ரிங்-லெவல் ஸ்டெப்-அப் டிரான்ஸ்பார்மர்கள் தேவைப்படுகின்றன, இது DC இன்வெர்ட்டர் வெளியீட்டை நடுத்தர மின்னழுத்தமாக மாற்றுகிறது. காற்று விசையாழி மின்மாற்றிகள், விசையாழி நாசெல்லின் உள்ளே அல்லது அடிப்பகுதியில் வைக்கப்படுகின்றன, அவை இயந்திர அதிர்வு, வெப்ப சைக்கிள் ஓட்டுதல் மற்றும் காற்று உற்பத்தியின் ஹார்மோனிக் ஏற்றுதல் பண்புகளைத் தாங்க வேண்டும்.
கடலோர காற்றாலைகள் குறிப்பாக தேவைப்படும் தேவைகளை முன்வைக்கின்றன, பிளாட்பார்மில் பொருத்தப்பட்ட மின்மாற்றிகள் உப்பு நீர் வளிமண்டலத்திற்கு வெளிப்படும், கட்டுப்படுத்தப்பட்ட பராமரிப்பு அணுகல் மற்றும் வரையறுக்கப்பட்ட இடம். இந்த சவாலான சூழல்களில் உலர் வகை (நாசெல் நிறுவல்களுக்கு) மற்றும் பிரத்யேக எண்ணெய்-மூழ்கிய அலகுகள் (ஆஃப்ஷோர் பிளாட்பார்ம் துணை மின்நிலையங்களுக்கு) இரண்டும் பயன்படுத்தப்படுகின்றன.
உயர்மட்ட அலுவலக கோபுரங்கள், வணிக வளாகங்கள், ஹோட்டல்கள், மருத்துவமனைகள், பல்கலைக்கழகங்கள் மற்றும் தரவு மையங்கள் நடுத்தர மின்னழுத்த உலர்-வகை மின்மாற்றிகளை பயன்படுத்தக்கூடிய கட்டிட மின்னழுத்தங்களுக்கு (உலகின் பெரும்பாலான பகுதிகளில் 380/220V) பயன்பாட்டு விநியோக மின்னழுத்தத்தைக் குறைக்க நம்பியுள்ளன. தீ பாதுகாப்பு பண்புகள், குறைந்த பராமரிப்பு தேவைகள் மற்றும் காஸ்ட் பிசின் உலர் வகை மின்மாற்றிகளின் சிறிய பரிமாணங்கள் இந்த பயன்பாடுகளுக்கு அவற்றை மேலாதிக்கத் தேர்வாக ஆக்குகின்றன.
லுகாவோ பவர் கோ., லிமிடெட் என்பது ஒரு தொழில்முறை மின்மாற்றி உற்பத்தியாளர் மற்றும் சீனாவை தலைமையிடமாகக் கொண்ட சப்ளையர் ஆகும், இது உலர் வகை மற்றும் எண்ணெயில் மூழ்கிய மின்மாற்றிகளின் வடிவமைப்பு, பொறியியல் மற்றும் உற்பத்தியில் சிறப்பு கவனம் செலுத்துகிறது. உள்நாட்டு மற்றும் சர்வதேச சந்தைகளுக்கு நம்பகமான, உயர்தர மின் தீர்வுகளை வழங்குவதற்கான நோக்கத்துடன் ஸ்தாபிக்கப்பட்ட லுகாவோ, தொழில்நுட்ப துல்லியம், உற்பத்தி ஒழுக்கம் மற்றும் வாடிக்கையாளர்களை மையமாகக் கொண்ட சேவை ஆகியவற்றின் அடிப்படையில் நற்பெயரை உருவாக்கியுள்ளது.
பன்முகப்படுத்தப்பட்ட மின்சார உபகரண நிறுவனங்களைப் போலல்லாமல், ஆற்றல் மின்மாற்றிகளில் லுகாவோவின் பிரத்யேக கவனம் ஆழ்ந்த தொழில்நுட்ப நிபுணத்துவம், தொடர்ச்சியான செயல்முறை மேம்பாடு மற்றும் அதன் தயாரிப்பு போர்ட்ஃபோலியோ முழுவதும் பிரிக்கப்படாத பொறியியல் கவனத்தை செயல்படுத்துகிறது. இந்த நிபுணத்துவம் நேரடியாக தயாரிப்பு தரம், பயன்பாட்டு அறிவு மற்றும் பதிலளிக்கக்கூடிய வாடிக்கையாளர் ஆதரவு என மொழிபெயர்க்கிறது.
| தயாரிப்பு வகை | விளக்கம் |
| உலர்-வகை வார்ப்பு பிசின் மின்மாற்றிகள் | வார்ப்பு பிசின் (CRT) வடிவமைப்பு, 25 kVA முதல் 16,000 kVA வரை, 35 kV வரை முதன்மை, IEC 60076-11 / GB/T 10228 இணக்கம் |
| உலர் வகை VPI மின்மாற்றிகள் | காற்றோட்டமான உட்புற பயன்பாடுகளுக்கான வெற்றிட அழுத்தம் செறிவூட்டப்பட்ட, திறந்த காய வடிவமைப்பு |
| எண்ணெயில் மூழ்கிய விநியோக மின்மாற்றி | 10 kVA முதல் 10 MVA வரை, 3.3 kV முதல் 35 kV வரை, நிலையான S11/S13 தொடர், குறைந்த இழப்பு உருவமற்ற மைய விருப்பங்கள் |
| எண்ணெயில் மூழ்கிய மின்மாற்றிகள் | 50 MVA வரை, 110 kV வகுப்பு, துணை மின்நிலையம் மற்றும் தொழில்துறை மின் பயன்பாடுகளுக்கு |
| தனிப்பயன் & சிறப்பு மின்மாற்றிகள் | மைன்-டூட்டி, கடல்-கிரேடு, உயர்-வெப்பநிலை சுற்றுப்புறம், ஹார்மோனிக்-எதிர்ப்பு அல்லது பிற சிறப்பு உள்ளமைவுகள் |
லுகாவோவின் உற்பத்தி வசதி, உலர் வகை மற்றும் எண்ணெயில் மூழ்கிய மின்மாற்றி உற்பத்திக்கான நோக்கத்துடன் கட்டமைக்கப்பட்ட உற்பத்திக் கோடுகளுடன் பொருத்தப்பட்டுள்ளது, இதில் முறுக்கு இயந்திரங்கள், கோர்-கட்டிங் மற்றும் ஸ்டாக்கிங் உபகரணங்கள், பிசின் வார்ப்பு மற்றும் க்யூரிங் ஓவன்கள், எண்ணெய் பதப்படுத்துதல் மற்றும் வெற்றிட நிரப்புதல் அமைப்புகள் மற்றும் ஒரு விரிவான மின் சோதனைக் கூடம் ஆகியவை அடங்கும். கோர் லேமினேஷன்கள், முறுக்குகள் மற்றும் டேங்க் அசெம்பிளிகளை உள்நாட்டில் உற்பத்தி செய்வது முழு தரக் கட்டுப்பாட்டையும் தனிப்பயன் தேவைகளுக்கு விரைவான பதிலையும் உறுதி செய்கிறது.
லுகாவோவின் தர மேலாண்மை அமைப்பு ISO 9001:2015 க்கு சான்றளிக்கப்பட்டது, வடிவமைப்பு, கொள்முதல், உற்பத்தி, சோதனை மற்றும் விற்பனைக்குப் பிந்தைய சேவை செயல்முறைகளை உள்ளடக்கியது. IEC 60076 மற்றும் GB நிலையான தொடர்களுக்குத் தேவையான அனைத்து வழக்கமான மற்றும் வகை சோதனைகளைச் செய்யும் திறன் கொண்ட ஒரு முழுமையான பொருத்தப்பட்ட சோதனை ஆய்வகத்தை நிறுவனம் பராமரிக்கிறது. சோதனைத் தரவு டிஜிட்டல் முறையில் பதிவுசெய்யப்பட்டு, தனிப்பட்ட மின்மாற்றி வரிசை எண்களைக் கண்டறியக்கூடியது, ஏற்றுமதி மற்றும் திட்ட ஆணையிடுதல் தேவைகளுக்கான முழு தயாரிப்பு ஆவணங்களை ஆதரிக்கிறது.
தென்கிழக்கு ஆசியா, மத்திய கிழக்கு, ஆப்பிரிக்கா, கிழக்கு ஐரோப்பா மற்றும் லத்தீன் அமெரிக்கா முழுவதும் உள்ள திட்டங்களுக்கு Lugao மின்மாற்றிகள் வழங்கப்பட்டுள்ளன. சர்வதேச திட்ட அனுபவமானது புதுப்பிக்கத்தக்க ஆற்றல் சேகரிப்பு துணை மின்நிலையங்கள், தொழில்துறை வசதி சக்தி அமைப்புகள், உள்கட்டமைப்பு மின்மயமாக்கல் திட்டங்கள் மற்றும் வணிக கட்டிடம் MV/LV நிறுவல்கள் ஆகியவற்றை உள்ளடக்கியது. லுகாவோவின் ஏற்றுமதித் திறனில் வாடிக்கையாளர்-குறிப்பிட்ட சர்வதேச தரநிலைகள், மூன்றாம் தரப்பு ஆய்வு விடுதி மற்றும் முழு ஏற்றுமதி ஆவண தொகுப்புகள் ஆகியவற்றுடன் இணங்குதல் ஆகியவை அடங்கும்.
நிலையான பட்டியல் மின்மாற்றிகள் பெரும்பாலான பொதுவான பயன்பாட்டுத் தேவைகளை உள்ளடக்கியது. எவ்வாறாயினும், தொழில்துறை, உள்கட்டமைப்பு மற்றும் மின் உற்பத்தித் திட்டங்களில் கணிசமான விகிதத்திற்கு அட்டவணை விவரக்குறிப்புகளிலிருந்து விலகிய மின்மாற்றிகள் தேவைப்படுகின்றன. மதிப்பிடப்பட்ட சக்தி (kVA/MVA), மின்னழுத்த விகிதம், திசையன் குழு, மின்மறுப்பு மின்னழுத்தம், இன்சுலேஷன் வகுப்பு, குளிரூட்டும் முறை, உறை IP மதிப்பீடு, வெப்பநிலை கண்காணிப்பு, டேப் சேஞ்சர் வகை (DETC/OLTC) மற்றும் இயற்பியல் பரிமாணங்கள் உட்பட அனைத்து முக்கிய அளவுருக்களிலும் Lugao இன்-ஹவுஸ் இன்ஜினியரிங் குழு முழு தனிப்பயனாக்கலை ஆதரிக்கிறது.
ஏற்றுமதி மற்றும் திட்ட-விநியோக மின்மாற்றிகள் சோதனைச் சான்றிதழ்கள் (வழக்கமான மற்றும் வகை), பரிமாண வரைபடங்கள், நிறுவல் மற்றும் பராமரிப்பு கையேடுகள், மதிப்பீடு தட்டு அட்டவணை, தர ஆய்வு பதிவுகள், முதன்மை கூறுகளுக்கான பொருள் சான்றிதழ்கள் மற்றும் இணக்க சான்றிதழ்கள் உள்ளிட்ட விரிவான ஆவண தொகுப்புடன் வழங்கப்படுகின்றன (CE, CCC, அல்லது வாடிக்கையாளர் குறிப்பிட்ட மூன்றாம் தரப்பு சான்றிதழ்).
லுகாவோ ஒரு தொழிற்சாலை-நேரடி விநியோக மாதிரியை இயக்குகிறது, இது இடைநிலை விளிம்புகளை நீக்குகிறது மற்றும் பொறியியல், உற்பத்தி மற்றும் தரமான செயல்பாடுகளுக்கான நேரடி அணுகலுடன் போட்டி விலையை செயல்படுத்துகிறது. வாடிக்கையாளர்கள் பொறியியல் மற்றும் உற்பத்தி குழுக்களுடன் நேரடி தொடர்பு, வெளிப்படையான உற்பத்தி முன்னேற்றம் மேம்படுத்தல்கள் மற்றும் நேரத்தை உணர்திறன் திட்டங்களுக்கான உற்பத்தி திட்டமிடலில் தாக்கத்தை ஏற்படுத்தும் திறன் ஆகியவற்றிலிருந்து பயனடைகிறார்கள்.
மதிப்பீடு, சிக்கலான தன்மை மற்றும் தற்போதைய உற்பத்தி ஏற்றுதல் ஆகியவற்றைப் பொறுத்து நிலையான தயாரிப்பு முன்னணி நேரங்கள் 4 முதல் 12 வாரங்கள் வரை இருக்கும். தரமற்ற விவரக்குறிப்புகளைக் கொண்ட தனிப்பயன்-பொறியாக்கப்பட்ட மின்மாற்றிகளுக்கு பொதுவாக ஆர்டர் வைப்பதில் இருந்து ஏற்றுமதி வரை 10-18 வாரங்கள் தேவைப்படும். லுகாவோ அதிக அளவு நிலையான மதிப்பீடுகளுக்கான இடையகப் பங்குத் திட்டத்தைப் பராமரிக்கிறது, இது அவசரத் தேவைகளுக்கு விரைவான விநியோகத்தை செயல்படுத்துகிறது.
அனைத்து Lugao மின்மாற்றிகளும் சர்வதேச போக்குவரத்திற்காக தொகுக்கப்பட்டுள்ளன, மரத்தாலான உறை, ஈரப்பதத்தை உறிஞ்சும் டெசிகாண்ட் பேக்குகள், போக்குவரத்தின் போது எண்ணெயில் மூழ்கும் அலகுகளுக்கு நைட்ரஜன் அழுத்தம் மற்றும் தாக்கம் காட்டி லேபிள்கள். போக்குவரத்து விருப்பங்களில் முழு கொள்கலன் சுமை (FCL) கடல் சரக்கு, கொள்கலனை விட குறைவான சுமை (LCL) ஒருங்கிணைப்பு மற்றும் சிறிய அவசர ஏற்றுமதிகளுக்கான விமான சரக்கு ஆகியவை அடங்கும். லுகாவோ முக்கிய ஏற்றுமதி வழிகளில் அனுபவம் வாய்ந்த சரக்கு அனுப்புபவர்களுடன் உறவுகளைப் பேணுகிறது.
லுகாவோவின் அர்ப்பணிப்பு தயாரிப்பு விநியோகத்திற்கு அப்பாற்பட்டது. மின்மாற்றி நிறுவல், எண்ணெய் நிரப்புதல் மற்றும் ஆணையிடுதல் காசோலைகள், பாதுகாப்பு ரிலே அமைப்பு பரிந்துரைகள் மற்றும் எண்ணெயில் மூழ்கிய அலகுகளுக்கான ஆரம்ப கலைக்கப்பட்ட எரிவாயு பகுப்பாய்வு (DGA) ஆகியவற்றிற்கான பொறியியல் வழிகாட்டுதலுடன், நிறுவல் மற்றும் ஆணையிடும் கட்டம் முழுவதும் தொழில்நுட்ப ஆதரவு கிடைக்கிறது. உத்தரவாதக் கவரேஜ் மற்றும் உதிரி பாகங்கள் கிடைப்பது நிலையான விநியோக தொகுப்பின் ஒரு பகுதியாகும்.
டிஜிட்டல் சென்சார்கள், தகவல் தொடர்பு இடைமுகங்கள் மற்றும் தரவு பகுப்பாய்வுகளை பவர் டிரான்ஸ்பார்மர்களில் ஒருங்கிணைப்பது கட்ட சொத்து நிர்வாகத்தில் ஒரு அடிப்படை பரிணாமத்தை பிரதிபலிக்கிறது. ஸ்மார்ட் டிரான்ஸ்பார்மர்கள் எண்ணெய் வெப்பநிலை, முறுக்கு வெப்பநிலை, கரைந்த வாயு அளவுகள், பகுதி வெளியேற்ற செயல்பாடு, எண்ணெய் தர அளவுருக்கள் மற்றும் சுமை மின்னோட்டம் ஆகியவற்றின் தொடர்ச்சியான கண்காணிப்புடன் பொருத்தப்பட்டுள்ளன. IEC 61850 அல்லது IoT நெறிமுறைகள் வழியாக சொத்து மேலாண்மை தளங்களுக்கு தரவு அனுப்பப்படுகிறது, இது தோல்விக்கு வாரங்கள் அல்லது மாதங்களுக்கு முன் வளரும் தவறுகளை கண்டறிய முன்கணிப்பு பராமரிப்பு வழிமுறைகளை செயல்படுத்துகிறது. டிஜிட்டல் கண்காணிப்பு எதிர்பாராத தோல்விகளின் ஆபத்தை வியத்தகு முறையில் குறைக்கிறது, அதிக சுமை அல்லது அதிக அழுத்தத்தை ஏற்படுத்தும் நிகழ்வுகளைத் தடுப்பதன் மூலம் மின்மாற்றி சேவை ஆயுளை நீட்டிக்கிறது மற்றும் பராமரிப்பு இடைவெளிகளை மேம்படுத்துகிறது. மின்மாற்றி சந்தையானது ஸ்மார்ட் கண்காணிப்பை விரைவாக ஏற்றுக்கொள்வதைக் காண்கிறது, குறிப்பாக முக்கியமான கட்டம் சொத்துக்கள் மற்றும் மையப்படுத்தப்பட்ட தொலைநிலை கண்காணிப்பு அடிக்கடி கைமுறை ஆய்வுகளை மாற்றக்கூடிய கடற்படைகளுக்கு.
வழக்கமான மின்மாற்றி இன்சுலேஷன் - எண்ணெய்-செறிவூட்டப்பட்ட கிராஃப்ட் பேப்பர் மற்றும் மினரல் ஆயில் - அதிகபட்ச தொடர்ச்சியான வெப்பநிலை மதிப்பீடு 98 ° C (ஹாட்ஸ்பாட்) ஆகும். வெப்பமாக மேம்படுத்தப்பட்ட காகிதம் இதை தோராயமாக 110°C ஆக அதிகரிக்கிறது, அதே சமயம் பாலிமைடு (அராமிட்) இன்சுலேஷன் அமைப்புகள் 140°C அல்லது அதற்கும் அதிகமான வெப்பநிலையில் செயல்படும். உயர்-வெப்பநிலை இன்சுலேஷன் அமைப்புகள், கொடுக்கப்பட்ட உடல் அளவிற்கு மின்மாற்றிகளை அதிக அளவில் ஏற்றி, MVA க்கு மூலதனச் செலவைக் குறைக்கிறது அல்லது அதே மதிப்பீட்டிற்கு குறைந்த வெப்பநிலையில் செயல்பட, காப்பு ஆயுளை கணிசமாக நீட்டிக்கிறது.
உருகிய எஃகு விரைவாக தணிப்பதன் மூலம் தயாரிக்கப்படும் உருவமற்ற உலோகக் கலவைகள், வழக்கமான தானியம் சார்ந்த சிலிக்கான் எஃகுடன் ஒப்பிடும்போது காந்த இழப்புகளை வியத்தகு முறையில் குறைக்கும் ஒழுங்கற்ற அணு அமைப்பை வெளிப்படுத்துகின்றன. உருவமற்ற மைய விநியோக மின்மாற்றிகள் வழக்கமான வடிவமைப்புகளை விட 70-80% குறைவான சுமை இழப்புகளை அடைகின்றன, இது ஒரு கட்டாய ஆற்றல் திறன் பலனை வழங்குகிறது. உருவமற்ற மற்றும் வழமையான கோர்களுக்கு இடையேயான வித்தியாசமான விலை குறைவதால் மற்றும் ஆற்றல் திறன் கட்டுப்பாடுகள் இறுக்கப்படுவதால், உருவமற்ற மைய மின்மாற்றிகள் உலகளவில் விநியோக பயன்பாடுகளில் சந்தைப் பங்கைப் பெறுகின்றன.
பல்கலைக்கழகங்கள், தேசிய ஆய்வகங்கள் மற்றும் முன்னணி உற்பத்தியாளர்கள் ஆகியவற்றில் ஆராய்ச்சி மற்றும் மேம்பாட்டுத் திட்டங்கள் திட-நிலை மின்மாற்றியின் (SST) கருத்தை மேம்படுத்துகின்றன, இது வழக்கமான குறைந்த அதிர்வெண் கொண்ட காந்த மின்மாற்றிக்கு பதிலாக உயர் அதிர்வெண் சக்தி மின்னணு மாற்ற நிலைக்கு மாற்றுகிறது. SSTகள் கால்வனிக் தனிமைப்படுத்தல், இருதரப்பு சக்தி ஓட்டம், கட்டுப்படுத்தக்கூடிய மின்னழுத்தம் மற்றும் அதிர்வெண் மாற்றம் மற்றும் ஒரு சாதனத்தில் எதிர்வினை சக்தி இழப்பீடு ஆகியவற்றை வழங்குகின்றன. பயன்பாட்டு அளவில் வணிக ரீதியாக இன்னும் பயன்படுத்தப்படவில்லை என்றாலும், LVDC மைக்ரோகிரிட்கள், EV சார்ஜிங் மற்றும் நெகிழ்வான AC/DC கிரிட் இன்டர்கனெக்ஷன் உள்ளிட்ட பயன்பாடுகளுக்கான தீவிர ஆராய்ச்சி ஆர்வத்தை SSTகள் ஈர்க்கின்றன.
கடலோர காற்றாலை ஆற்றல் தொழிற்துறையானது தீவிர கடல் சூழல்களில் செயல்படும் திறன் கொண்ட மின்மாற்றிகளுக்கான தேவையை அதிகரிக்கிறது, உப்பு-தெளிப்பு எதிர்ப்பு, நாசெல் மற்றும் பிளாட்ஃபார்ம் மவுண்டிங்கிற்கான கச்சிதமான கால்தடங்கள், மேம்பட்ட நில அதிர்வு எதிர்ப்பு மற்றும் சில கருத்து வடிவமைப்புகளில், 1,000 மீட்டருக்கும் அதிகமான ஆழத்தில் முழு ஆழ்கடலில் செயல்படும். ஆழ்கடல் மின்மாற்றி தொழில்நுட்பம் என்பது ஆழ்கடல் எண்ணெய் மற்றும் எரிவாயு செயலாக்க மின்மயமாக்கல் மற்றும் கடல் காற்று ஆற்றலால் இயக்கப்படும் வளர்ச்சியின் செயலில் உள்ள பகுதியாகும்.
பவர் டிரான்ஸ்பார்மர்கள் நவீன மின் நாகரிகத்தின் அடிப்படையிலான ஒரு தவிர்க்க முடியாத தொழில்நுட்பமாகும். அவற்றின் நம்பகத்தன்மை, செயல்திறன் மற்றும் நீண்ட ஆயுள் ஆகியவை உலகெங்கிலும் உள்ள சக்தி அமைப்புகளின் பொருளாதாரம் மற்றும் நிலைத்தன்மையை நேரடியாக பாதிக்கின்றன. உலர் வகை மற்றும் எண்ணெயில் மூழ்கிய தொழில்நுட்பத்திற்கு இடையேயான தேர்வு பைனரி அல்ல, ஆனால் சூழல் சார்ந்தது, மின்னழுத்த நிலை, சக்தி மதிப்பீடு, நிறுவல் சூழல், தீ பாதுகாப்பு தேவைகள், பராமரிப்பு தத்துவம் மற்றும் வாழ்க்கைச் சுழற்சி செலவு நோக்கங்கள் ஆகியவற்றால் வழிநடத்தப்படுகிறது. புதுப்பிக்கத்தக்க எரிசக்தி ஒருங்கிணைப்பு, நகரமயமாக்கல், தொழில்துறை வளர்ச்சி மற்றும் கட்டம் நவீனமயமாக்கல் ஆகியவற்றால் உலகளாவிய மின்மாற்றி சந்தை தொடர்ந்து விரிவடைகிறது. லுகாவோ பவர் கோ., லிமிடெட் போன்ற சிறப்பு நிறுவனங்கள் உட்பட சீனாவை தளமாகக் கொண்ட உற்பத்தியாளர்கள், இந்த தேவையை பூர்த்தி செய்வதில் பெருகிய முறையில் குறிப்பிடத்தக்க பங்கை வகிக்கின்றனர், சர்வதேச அளவில் இணக்கமான தயாரிப்புகளை போட்டி விலையில் பொறியியல் நுட்பம் மற்றும் தர உத்தரவாதத்தை மேம்படுத்துகிறது.
டிரான்ஸ்பார்மர் சப்ளையர்களை மதிப்பிடும் கொள்முதல் குழுக்களுக்கு, லுகாவோ பவர் கோ., லிமிடெட் ஒரு கட்டாய முன்மொழிவை வழங்குகிறது: பவர் டிரான்ஸ்பார்மர்களில் பிரத்யேக கவனம், உலர் வகை மற்றும் எண்ணெயில் மூழ்கிய தயாரிப்பு வரிசைகள் இரண்டிலும் ஆழமான பொறியியல் திறன், சர்வதேச தரத்துடன் கடுமையான இணக்கம், சர்வதேச தரத்துடன் கூடிய வெளிப்படையான தர ஆவணங்களுடன் தொழிற்சாலை நேரடி விநியோகம் மற்றும் ஒரு தட பதிவு. லுகாவோவின் தொழில்நுட்பத் திறன், தரமான அர்ப்பணிப்பு மற்றும் போட்டி விலை நிர்ணயம் ஆகியவற்றின் கலவையானது பரந்த அளவிலான தொழில்கள் மற்றும் புவியியல் முழுவதும் திட்டங்களுக்கு வலுவான பங்காளியாக அமைகிறது.
