நம்பகமான, விரைவான மற்றும் பாதுகாப்பான மின் விநியோகம் பொருளாதார வளர்ச்சி மற்றும் சமூக முன்னேற்றத்திற்கு ஒரு முன்நிபந்தனையாகும். நகர்ப்புற உள்கட்டமைப்பு, தொழில்துறை வசதிகள், புதுப்பிக்கத்தக்க எரிசக்தி திட்டங்கள் மற்றும் அவசரகால ஆற்றல் வரிசைப்படுத்தல், பொறியாளர்கள் மற்றும் திட்ட உருவாக்குநர்கள் பெருகிய முறையில் விநியோக தீர்வுகளை கோருகின்றனர், இது சிவில் கட்டுமான காலக்கெடுவை குறைக்கிறது, மொத்த திட்ட அபாயத்தை குறைக்கிறது மற்றும் அதிகபட்ச செயல்பாட்டு பாதுகாப்பை பராமரிக்கிறது.
பெட்டி-வகை மின்மாற்றி துணை மின்நிலையம் - காம்பாக்ட் துணை மின்நிலையம் அல்லது நூலிழையால் ஆக்கப்பட்ட துணை மின்நிலையம் என்றும் அறியப்படுகிறது - இந்தத் தேவைக்கு பதிலளிக்கும் தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட, நடுத்தர மின்னழுத்த (MV) சுவிட்ச்கியர், ஒரு விநியோக மின்மாற்றி மற்றும் குறைந்த மின்னழுத்த (LV) விநியோக உபகரணங்களை ஒரே வானிலை எதிர்ப்பு உறைக்குள் ஒருங்கிணைக்கிறது. வழக்கமான துணை மின்நிலைய கட்டிடங்களின் தேவையை நீக்கி, பெட்டி துணை மின்நிலையத்தை தயார் செய்யப்பட்ட ஸ்லாப்பில் நிறுவி, சக்தியூட்டப்பட்டு, பாரம்பரிய அணுகுமுறைகளால் தேவைப்படும் நேரத்தின் ஒரு பகுதியிலேயே சேவையில் வைக்க முடியும்.
லுகாவோ பவர் கோ., லிமிடெட், பாக்ஸ்-டைப் டிரான்ஸ்பார்மர் துணை மின்நிலையங்களில் சீனாவை தளமாகக் கொண்ட முன்னணி நிபுணராகும், ஐரோப்பிய வகை (IEC தரநிலை) மற்றும் அமெரிக்க வகை (ANSI/IEEE தரநிலை) ஆகிய இரண்டையும் வழங்குகிறது. நிறுவனத்தின் தொழிற்சாலை-நேரடி மாதிரி, பல தரநிலை இணக்கம் மற்றும் வலுவான தனிப்பயன் பொறியியல் திறன் ஆகியவை EPC ஒப்பந்தக்காரர்கள், பயன்பாடுகள், தொழில்துறை உருவாக்குநர்கள் மற்றும் உலகளவில் புதுப்பிக்கத்தக்க எரிசக்தி திட்ட உரிமையாளர்களுக்கு நம்பகமான OEM மற்றும் மொத்த பங்குதாரராக ஆக்குகின்றன.
இந்த வெள்ளைத் தாள் பெட்டி-வகை மின்மாற்றி துணை மின்நிலையங்களின் விரிவான தொழில்நுட்ப மற்றும் வணிகப் பகுப்பாய்வை வழங்குகிறது: தயாரிப்பு வகைப்பாடு, பொறியியல் கோட்பாடுகள், செயல்திறன் அளவுகோல்கள், பயன்பாட்டு வழிகாட்டுதல், தரநிலைகள் இணக்கம் மற்றும் கொள்முதல் முடிவு முறை. இது மின் பொறியாளர்கள், திட்ட மேலாளர்கள், கொள்முதல் நிபுணர்கள் மற்றும் தொழில்நுட்ப முடிவெடுப்பவர்களுக்கு ஒரு குறிப்பு ஆவணமாக உள்ளது.
தொழில்துறை விரிவாக்கம், நகர்ப்புற மக்கள்தொகை வளர்ச்சி, மின்சார வாகனங்களை ஏற்றுக்கொள்வது மற்றும் விநியோகிக்கப்பட்ட புதுப்பிக்கத்தக்க எரிசக்தி ஆதாரங்களின் ஒருங்கிணைப்பு ஆகியவற்றால் இயக்கப்படும் உலகளாவிய மின் நுகர்வு 2035 ஆம் ஆண்டில் ஆண்டுதோறும் 2.4-3.1% ஆக உயரும் என எதிர்பார்க்கப்படுகிறது. வழக்கமான துணை மின்நிலைய கட்டுமான முறைகள் - நிரந்தர சிவில் கட்டமைப்புகள், நீட்டிக்கப்பட்ட அனுமதி காலக்கெடு மற்றும் பெரிய நிறுவல் குழுக்கள் தேவை - நவீன திட்ட விநியோகத்தால் கோரப்படும் வேகம் மற்றும் நெகிழ்வுத்தன்மையுடன் பெருகிய முறையில் பொருந்தாது.
இதற்கிடையில், பயன்பாடுகள் மற்றும் ஒழுங்குமுறை அமைப்புகளிடமிருந்து பாதுகாப்பு மற்றும் நம்பகத்தன்மை எதிர்பார்ப்புகள் தொடர்ந்து அதிகரித்து வருகின்றன. போதுமான சுற்றுச்சூழல் பாதுகாப்பின் காரணமாக உபகரணங்கள் செயலிழப்பது, வெளிப்படும் நேரடி பாகங்களில் இருந்து ஆர்க் ஃபிளாஷ் சம்பவங்கள் மற்றும் மரபு உபகரணங்களிலிருந்து எண்ணெய் மாசுபாடு போன்ற நிகழ்வுகள் அனைத்தும் ஒருங்கிணைந்த, தொழிற்சாலை-சோதனை செய்யப்பட்ட மற்றும் மூடப்பட்ட விநியோக கட்டமைப்புகளை நோக்கி நகர்கின்றன.
உலகளாவிய கச்சிதமான/பெட்டி வகை துணை மின்நிலைய சந்தை 2023 இல் தோராயமாக USD 13.5 பில்லியனாக மதிப்பிடப்பட்டது மற்றும் 2030 இல் CAGR இல் 7.2–8.5% வளர்ச்சியடையும் என எதிர்பார்க்கப்படுகிறது. முக்கிய வளர்ச்சி திசையன்கள் பின்வருமாறு:
| பிராந்தியம் | 2023 மதிப்பு | 2030 முன்னறிவிப்பு | சிஏஜிஆர் | முக்கிய டிரைவர் |
|---|---|---|---|---|
| ஆசியா-பசிபிக் | அமெரிக்க டாலர் 5.4 பி | அமெரிக்க டாலர் 9.8 பி | 8.9% | தொழில்மயமாக்கல், RE |
| ஐரோப்பா | அமெரிக்க டாலர் 3.1 பி | அமெரிக்க டாலர் 5.1 பி | 7.4% | கட்டம் நவீனமயமாக்கல் |
| வட அமெரிக்கா | அமெரிக்க டாலர் 2.6 பி | அமெரிக்க டாலர் 4.2 பி | 7.1% | வயதான உள்கட்டமைப்பு மாற்றீடு |
| MEA & லத்தீன் அமெரிக்கா | அமெரிக்க டாலர் 2.4 பி | அமெரிக்க டாலர் 4.5 பி | 9.4% | மின்மயமாக்கல் திட்டங்கள் |
அட்டவணை 1 — 2023–2030 பிராந்தியத்தின் அடிப்படையில் உலகளாவிய பெட்டி வகை துணை மின்நிலைய சந்தை
A பெட்டி வகை மின்மாற்றி துணை மின்நிலையம்(ஒரு சிறிய துணை மின்நிலையம், முன் தயாரிக்கப்பட்ட துணை மின்நிலையம் அல்லது தொகுப்பு துணை மின்நிலையம் என்றும் குறிப்பிடப்படுகிறது) என்பது ஒரு முழுமையான தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட, முன்-சோதனை செய்யப்பட்ட மின் விநியோக அலகு ஆகும், இது ஒரு வானிலை எதிர்ப்பு உறைக்குள் மூன்று செயல்பாட்டு கூறுகளை ஒருங்கிணைக்கிறது:
உள் கேபிளிங், பஸ்பார் இணைப்புகள், பாதுகாப்பு ரிலே அமைப்புகள் மற்றும் இடை-கூறு இடைமுகங்கள் ஆகியவை டெலிவரிக்கு முன் முடிக்கப்பட்டு, சோதனை செய்யப்பட்டு, சரிபார்க்கப்படுவதை தொழிற்சாலை அசெம்பிளி உறுதி செய்கிறது. சிவில் அடித்தளம் தயாரித்தல், MV/LV கேபிள் நிறுத்துதல், தரையிறக்கம் மற்றும் ஆற்றல் மிக்கதாக ஆன்-சைட் வேலை குறைக்கப்படுகிறது.
பெட்டி-வகை துணை மின்நிலையங்கள் இரண்டு வடிவமைப்பு குடும்பங்களாக வகைப்படுத்தப்படுகின்றன, இது வேறுபட்ட பொறியியல் மரபுகள் மற்றும் பிராந்திய தரநிலை விருப்பங்களை பிரதிபலிக்கிறது:
| பரிமாணம் | ஐரோப்பிய வகை | அமெரிக்க வகை |
|---|---|---|
| தரநிலை | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 தொடர் |
| எம்வி மாறுதல் | வெற்றிட CB அல்லது SF₆ சுவிட்ச் கியர் | ஃபியூஸ் + லோட் பிரேக் ஸ்விட்ச் (எல்பிஎஸ்) |
| மின்மாற்றி | உலர் வகை (விருப்பமான) அல்லது எண்ணெயில் மூழ்கியது | எண்ணெயில் மூழ்கிய (தரமான) |
| இலக்கு பகுதிகள் | ஐரோப்பா, சீனா, மத்திய கிழக்கு, ஆசியா-பசிபிக், ஆப்பிரிக்கா | வட அமெரிக்கா, லத்தீன் அமெரிக்கா, ஆசியா & ஆப்பிரிக்காவின் சில பகுதிகள் |
அட்டவணை 2 — ஐரோப்பிய வெர்சஸ் அமெரிக்கன் வகை: உயர்நிலை வகைப்பாடு
ஐரோப்பிய வகைப் பெட்டி துணை மின்நிலையம் ஹாட் டிப் கால்வனேற்றப்பட்ட அல்லது துருப்பிடிக்காத எஃகு உறைக்குள் ஒரு மட்டு மூன்று-பெட்டி அமைப்பை ஏற்றுக்கொள்கிறது. மூன்று பெட்டிகள் - MV சுவிட்ச் கியர், மின்மாற்றி மற்றும் எல்வி விநியோகம் - உள் பகிர்வு சுவர்களால் உடல் ரீதியாக பிரிக்கப்பட்டு, வில் பிழையை கட்டுப்படுத்துகிறது மற்றும் அருகிலுள்ள பகுதிகளை டி-எனர்ஜைஸ் செய்யாமல் பராமரிப்பிற்கான சுயாதீன அணுகலை செயல்படுத்துகிறது.

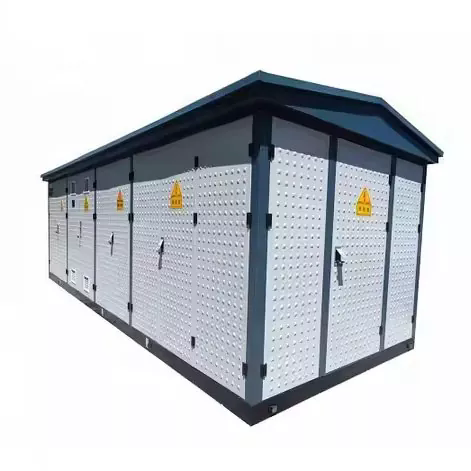

படம் 1 - ஐரோப்பிய வகை பெட்டி துணை நிலையம்
MV பெட்டியில் ஒரு ரிங் மெயின் யூனிட் (RMU) அல்லது விநியோக இடவியல் (ரேடியல் அல்லது ரிங் ஃபீடர்) பொறுத்து தனிப்பட்ட MV பேனல்கள் உள்ளன. இரண்டு முதன்மை சுவிட்ச் கியர் தொழில்நுட்பங்கள் பயன்படுத்தப்படுகின்றன:
| தொழில்நுட்பம் | விளக்கம் |
|---|---|
| வெற்றிட சர்க்யூட் பிரேக்கர் (VCB) | ஒரு வெற்றிட குறுக்கீடு பாட்டிலில் தவறு மற்றும் ஏற்ற மின்னோட்டங்களை குறுக்கிடுகிறது. அதிக சகிப்புத்தன்மை (10,000+ இயக்க சுழற்சிகள்), வேகமான தவறு நீக்கம் (<50 ms), மற்றும் SF₆-இலவசம் - சுற்றுச்சூழல் விதிமுறைகளின் கீழ் அதிகளவில் விரும்பப்படுகிறது. |
| SF₆ எரிவாயு-இன்சுலேட்டட் சுவிட்ச்கியர் (GIS) | கந்தக ஹெக்ஸாபுளோரைடு வாயுவை வில் அணைக்க மற்றும் காப்புக்காக பயன்படுத்துகிறது. மிகவும் கச்சிதமான மற்றும் மிகவும் நம்பகமான. குறிப்பு: SF₆ ஒரு சக்திவாய்ந்த பசுமை இல்ல வாயு (GWP ~23,500) மற்றும் அதன் பயன்பாடு EU மற்றும் பிற இடங்களில் சுற்றுச்சூழல் கட்டுப்பாடுகளை இறுக்குவதற்கு உட்பட்டது. |
| ரிங் மெயின் யூனிட் (RMU) | ஒரு தொழிற்சாலை-சீல் செய்யப்பட்ட, வாயு-இன்சுலேட்டட் (SF₆ அல்லது வெற்றிடம்) சுமை-பிரேக் சுவிட்சுகள் மற்றும் பாதுகாப்பு உருகிகளை ஒரு சிறிய உலோக-மூடப்பட்ட யூனிட்டில் இணைக்கும் சாதனம். ரிங்-ஃபீடர் விநியோக நெட்வொர்க்குகளுக்கு ஏற்றது. |
MV சுவிட்ச் கியர் தேவையான அனைத்து பாதுகாப்பு செயல்பாடுகளையும் வழங்குகிறது: ஓவர் கரண்ட் (ANSI 51), எர்த் ஃபால்ட் (ANSI 51N/67N), மற்றும் குறிப்பிடப்பட்ட இடத்தில் வேறுபட்ட பாதுகாப்பு. IEC 62271-200 இணக்கமானது, பணியாளர்களின் பாதுகாப்பிற்காக ஆர்க்-ஃபால்ட் வகைப்படுத்தலை (IAC — Internal Arc Classified) உறுதி செய்கிறது.
ஒரு ஐரோப்பிய வகை துணை மின்நிலையத்தின் மின்மாற்றி விரிகுடா பொதுவாக ஒரு வார்ப்பிரும்பு உலர்-வகை மின்மாற்றிக்கு (SCB தொடர்) இடமளிக்கிறது, இருப்பினும் எண்ணெயில் மூழ்கிய அலகுகளும் பயன்படுத்தப்படுகின்றன. ஐரோப்பிய வகை துணை மின்நிலையங்களில் உலர் வகைக்கான விருப்பம் நகர்ப்புற, வணிக மற்றும் உட்புற-அருகிலுள்ள நிறுவல்களுக்கு முக்கியமான தீ பாதுகாப்பு நன்மைகளுடன் ஒத்துப்போகிறது. முக்கிய பண்புகள்:
வெளிச்செல்லும் ஃபீடர்கள், ஆற்றல் அளவீடு, ஆற்றல் காரணி திருத்தம் மின்தேக்கிகள் (விரும்பினால்) மற்றும் தொலை கண்காணிப்பு மற்றும் SCADA ஒருங்கிணைப்புக்கான இடைமுகங்களில் வார்ப்பட கேஸ் சர்க்யூட் பிரேக்கர்கள் (MCCBகள்) அல்லது திறந்த-வகை ஏர் சர்க்யூட் பிரேக்கர்களுடன் (ACBs) LV பெட்டியில் முக்கிய LV விநியோகப் பலகை உள்ளது. பஸ்பார் அமைப்புகள் IEC 61439 க்கு பொருத்தமான ஷார்ட்-சர்க்யூட் தாங்கும் மதிப்பீட்டைக் கொண்ட மதிப்பிடப்பட்ட மின்னோட்டத்திற்காக அளவிடப்படுகின்றன.
| அளவுரு | விவரக்குறிப்பு வரம்பு |
|---|---|
| மதிப்பிடப்பட்ட திறன் | 100 kVA - 2,500 kVA (தரநிலை); 6,300 kVA வரை சிறப்பு |
| எம்வி மின்னழுத்த வகுப்பு | 6 kV, 10 kV, 20 kV, 35 kV |
| எல்வி வெளியீட்டு மின்னழுத்தம் | 0.4 kV (3P+N), தனிப்பயன் கிடைக்கிறது |
| எம்வி மாறுதல் சாதனம் | வெற்றிட CB / SF₆ RMU / லோட் பிரேக் ஸ்விட்ச் |
| மின்மாற்றி வகை | உலர்-வகை வார்ப்பிரும்பு (விருப்பமான) அல்லது எண்ணெயில் மூழ்கியது |
| ஷார்ட் சர்க்யூட் மதிப்பீடு | 16 kA / 20 kA / 25 kA (1 s) — IEC 62271 க்கு |
| பாதுகாப்பு வகுப்பு | IP33D தரநிலை; IP44 / IP54 மேம்படுத்தப்பட்ட உறையுடன் |
| சுற்றுப்புற வெப்பநிலை | -25 °C முதல் +40 °C வரை நிலையானது; -40 °C ஆர்க்டிக் பதிப்பு கிடைக்கிறது |
| உயரம் | 1,000 மீ தரநிலை வரை; 4,000 மீ வரை மதிப்பிழந்த பதிப்புகள் |
| பொருந்தக்கூடிய தரநிலைகள் | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| ஸ்மார்ட் கிரிட் ஒருங்கிணைப்பு | IEC 61850 தொடர்பு இடைமுகம் கிடைக்கிறது; SCADA- தயார் |
அட்டவணை 3 — ஐரோப்பிய வகை பெட்டி துணை மின்நிலையம்: சுட்டிக்காட்டும் தொழில்நுட்ப விவரக்குறிப்புகள்
அமெரிக்க வகை (பேட்-மவுண்டட் அல்லது லூப்-ஃபீட் டிரான்ஸ்ஃபார்மர் துணைநிலையம் என்றும் குறிப்பிடப்படுகிறது) அதன் முக்கோண அல்லது நேரியல் உள் அமைப்பால் வேறுபடுகிறது, MV ஸ்விட்சிங் பெட்டி மற்றும் LV அளவீடு/விநியோகப் பிரிவுகள் முறையே முன் மற்றும் பக்கங்களில் இருந்து அணுகக்கூடியது, மேலும் எண்ணெய்-மூழ்கிய மின்மாற்றியின் மத்திய மின்மாற்றி. வெளிப்புற அடைப்பு பொதுவாக ஒரு கனமான-அளவிலான வர்ணம் பூசப்பட்ட எஃகு அலமாரியாகும், இது டம்பர்-எதிர்ப்பு, பூட்டக்கூடிய கதவுகள், ஒரு கான்கிரீட் திண்டில் தரைமட்ட நிறுவலுக்கு வடிவமைக்கப்பட்டுள்ளது.

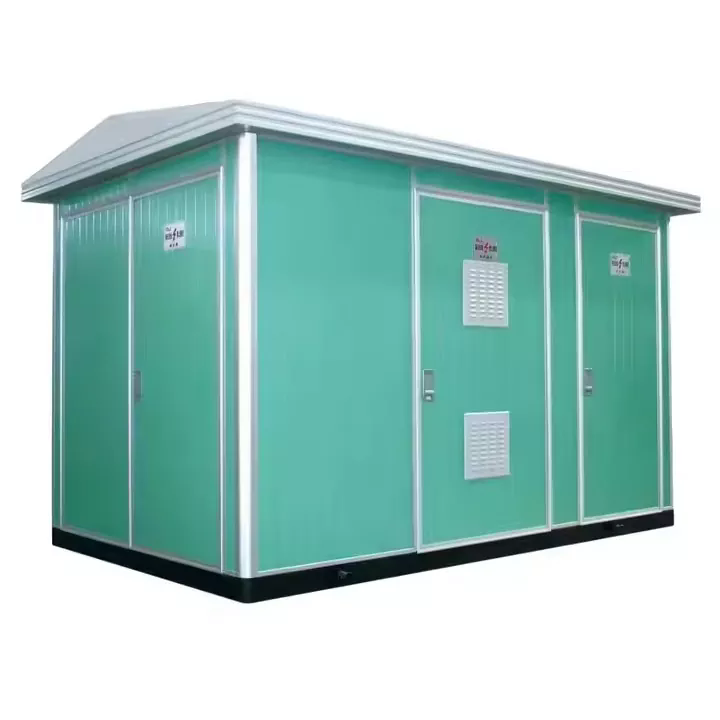

படம் 2 — அமெரிக்க வகை பெட்டி துணை நிலையம்
ஐரோப்பிய வகையுடன் ஒப்பிடும்போது அமெரிக்க வகை எளிமையான, அதிக சிக்கனமான MV மாறுதல் உள்ளமைவைப் பயன்படுத்துகிறது. நிலையான ஏற்பாடு பின்வருவனவற்றைக் கொண்டுள்ளது:
இந்த உள்ளமைவு எளிமை, செலவு-செயல்திறன் மற்றும் நம்பகத்தன்மை ஆகியவற்றின் கட்டாய கலவையை வழங்குகிறது. சிக்கலான பாதுகாப்பு எலக்ட்ரானிக்ஸ் இல்லாதது பராமரிப்புச் சுமை மற்றும் சிறப்புத் திறன் தேவைகளைக் குறைக்கிறது, குறைந்த தொழில்நுட்ப பணியாளர் உள்கட்டமைப்பு உள்ள பகுதிகளில் பயன்பாடுகளுக்கு இது மிகவும் பொருத்தமானது.
ஒரு அமெரிக்க வகை துணை மின்நிலையத்தில் உள்ள மின்மாற்றி எப்போதும் எண்ணெய்யில் மூழ்கிய, சீல் செய்யப்பட்ட (கன்சர்வேட்டர் இல்லாத) அலகு ஆகும். முழுமையாக சீல் செய்யப்பட்ட வடிவமைப்பு எண்ணெயில் ஈரப்பதம் நுழைவதைத் தடுக்கிறது, காப்புச் சிதைவின் முதன்மைக் காரணத்தை நீக்குகிறது. முக்கிய பண்புகள்:
ஒரு அமெரிக்க வகை துணை மின்நிலையத்தின் எல்வி பிரிவு ஒப்பீட்டளவில் எளிமையானது, பொதுவாக ஒரு முக்கிய பிரேக்கர் அல்லது ஃப்யூஸ்டு துண்டிப்பு, ஆற்றல் மீட்டர் சாக்கெட் மற்றும் வெளிச்செல்லும் எல்வி ஃபீடர்களுக்கான இணைப்புகளை உள்ளடக்கியது. மிகவும் நுட்பமான எல்வி விநியோகம் (பல வெளிச்செல்லும் ஃபீடர்கள், சக்தி காரணி திருத்தம், தொலைநிலை கண்காணிப்பு) இணைக்கப்படலாம் ஆனால் நிலையான கட்டமைப்புகளில் குறைவாகவே காணப்படுகிறது.
| அளவுரு | விவரக்குறிப்பு வரம்பு |
|---|---|
| மதிப்பிடப்பட்ட திறன் | 75 kVA - 2,500 kVA (தரநிலை); சிறப்பு வடிவமைப்புடன் 3,750 kVA+ |
| எம்வி மின்னழுத்த வகுப்பு | 5 kV, 15 kV, 25 kV, 35 kV (ANSI வகுப்பு) |
| எல்வி வெளியீட்டு மின்னழுத்தம் | 120/240 V (ஒற்றை-கட்டம்), 208Y/120 V, 480Y/277 V, அல்லது தனிப்பயன் |
| எம்வி மாறுதல் சாதனம் | பே-ஓ-நெட் / கரண்ட் லிமிட்டிங் ஃபியூஸ் + லோட் பிரேக் ஸ்விட்ச் |
| மின்மாற்றி வகை | எண்ணெயில் மூழ்கிய, ஹெர்மெட்டிலி சீல் (ONAN) |
| அடைப்பு | ஹெவி-கேஜ் எஃகு, தூள்-பூசிய / பாலியூரிதீன் பெயிண்ட்; சேதம்-எதிர்ப்பு |
| பாதுகாப்பு வகுப்பு | NEMA 3R தரநிலை (மழை மற்றும் பனிக்கட்டியை எதிர்க்கும்); NEMA 4X விருப்பமானது |
| டெட்ஃபிரண்ட் வடிவமைப்பு | ஆம் — தொடு-பாதுகாப்பான MV கேபிள் நிறுத்தத்திற்கான எல்போ இணைப்பிகள் |
| பொருந்தக்கூடிய தரநிலைகள் | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| லூப் ஃபீட் | நிலையான — இரண்டு உள்வரும் MV கேபிள் நிலைகள் (லூப்-ஃபீட் திறன்) |
அட்டவணை 4 — அமெரிக்க வகை பெட்டி துணை மின்நிலையம்: சுட்டிக்காட்டும் தொழில்நுட்ப விவரக்குறிப்புகள்
இரண்டு தயாரிப்பு வகைகளும் கச்சிதமான, முன் தயாரிக்கப்பட்ட மின் விநியோகத்தின் அடிப்படை நோக்கத்தை பூர்த்தி செய்யும் போது, அவற்றின் வடிவமைப்பு தத்துவங்கள், பாதுகாப்பு திறன், வாழ்க்கைச் சுழற்சி செலவு விவரங்கள் மற்றும் உகந்த பயன்பாட்டு சூழல்கள் கணிசமாக வேறுபடுகின்றன. தொழில்நுட்பத் தேர்வு முடிவுகளை ஆதரிக்கும் கட்டமைக்கப்பட்ட ஒப்பீட்டை கீழே உள்ள அட்டவணை வழங்குகிறது.
| அளவுகோல் | ஐரோப்பிய வகை | அமெரிக்க வகை |
|---|---|---|
| எம்வி பாதுகாப்பு | ரிலேவுடன் முழு சிபி பாதுகாப்பு; உயர் தவறு பாகுபாடு | உருகி அடிப்படையிலான; எளிமையான, வரையறுக்கப்பட்ட தவறு மண்டல தேர்வு |
| மின்மாற்றி | உலர் வகை விரும்பத்தக்கது - தீ-பாதுகாப்பான, குறைந்த பராமரிப்பு | எண்ணெய் மூழ்கியது - வலுவான, செலவு குறைந்த, நிரூபிக்கப்பட்ட |
| மூலதன செலவு | அதிக (15-30% பிரீமியம் எதிராக அமெரிக்கன்) | குறைந்த - பட்ஜெட்-கட்டுப்படுத்தப்பட்ட திட்டங்களுக்கு சிக்கனமானது |
| ஸ்மார்ட் கிரிட் தயார் | சிறந்த — IEC 61850, SCADA, ரிமோட் கண்ட்ரோல் | அடிப்படை — வரையறுக்கப்பட்ட சொந்த நுண்ணறிவு; மேம்படுத்தக்கூடியது |
| தீ பாதுகாப்பு | சிறந்த (உலர்ந்த வகை மின்மாற்றி, F1 தீ வகுப்பு) | நல்லது - சீல் செய்யப்பட்ட எண்ணெய் வடிவமைப்பு; தீ முன்னெச்சரிக்கைகள் தேவை |
| பராமரிப்பு | மிகக் குறைவு - உலர் வகைக்கு எண்ணெய் சேவை தேவையில்லை | மிதமான - அவ்வப்போது எண்ணெய் நிலை கண்காணிப்பு |
| நிறுவல் | சற்று சிக்கலானது; நிபுணர் ஆணையிடுதல் | எளிமையானது, வேகமானது - விநியோகிக்கப்பட்ட வரிசைப்படுத்தலுக்கு ஏற்றது |
| ஓவர்லோட் சகிப்புத்தன்மை | நல்லது (கட்டாய காற்று குளிரூட்டும் விருப்பத்துடன்) | சிறந்த - பெரிய எண்ணெய் வெப்ப நிறை |
| முதன்மை தரநிலை | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
அட்டவணை 5 — ஐரோப்பிய எதிராக அமெரிக்க வகை பெட்டி துணை நிலையம்: விரிவான ஒப்பீடு
எந்த வகையும் உலகளவில் உயர்ந்தவை அல்ல. ஐரோப்பிய வகை அதிக பாதுகாப்பு நுண்ணறிவு, தீ பாதுகாப்பு மற்றும் ஸ்மார்ட்-கிரிட் அளவிடுதல் ஆகியவற்றை பிரீமியம் செலவில் வழங்குகிறது, இது நகர்ப்புற, வணிக மற்றும் ஒழுங்குபடுத்தப்பட்ட சூழல்களுக்கு உகந்ததாக அமைகிறது. அமெரிக்க வகை தொழில் பூங்காக்கள், புறநகர் கட்டங்கள் மற்றும் பட்ஜெட்-உணர்திறன் திட்டங்களுக்கு சிறந்த செலவு-திறன் மற்றும் வரிசைப்படுத்தல் எளிமையை வழங்குகிறது.
அடைப்பு என்பது உள் மின் உபகரணங்களுக்கான பாதுகாப்புக்கான முதல் வரிசையாகும் மற்றும் நீண்ட கால நம்பகத்தன்மையின் முக்கிய அங்கமாகும். Lugao பவர் பாக்ஸ் துணை மின்நிலையங்கள் தயாரிப்பு வகை மற்றும் சுற்றுச்சூழல் விவரக்குறிப்புகளைப் பொறுத்து பின்வரும் கட்டுமான படிநிலையைப் பயன்படுத்துகின்றன:
| பொருள் வகை | விளக்கம் |
|---|---|
| ஹாட்-டிப் கால்வனேற்றப்பட்ட (HDG) ஸ்டீல் | அனைத்து நிலையான அலகுகளுக்கான அடிப்படை கட்டுமானம். துத்தநாக பூச்சு சிறந்த அரிப்பு எதிர்ப்பை வழங்குகிறது; பொது தொழில்துறை மற்றும் நகர்ப்புற சூழல்களுக்கு ஏற்றது. குறைந்தபட்ச துத்தநாக அடுக்கு: ISO 1461க்கு 85 μm. |
| 304 / 316L துருப்பிடிக்காத எஃகு | கடலோர, கடல், இரசாயன அல்லது அதிக ஈரப்பதம் உள்ள பயன்பாடுகளுக்கு குறிப்பிடப்பட்டுள்ளது. 316L தரமானது சிறந்த குளோரைடு எதிர்ப்பை வழங்குகிறது. கடல் காற்று திட்ட துணை மின் நிலையங்களுக்கான தரநிலை. |
| அலுமினியம் அலாய் உறை | எடை கட்டுப்பாடுகள் அல்லது போக்குவரத்து தளவாடக் கட்டுப்பாடுகள் உள்ள தளங்களுக்கான இலகுரக விருப்பம். அனோடைஸ் செய்யப்பட்ட மேற்பரப்பு பூச்சு ஓவியம் இல்லாமல் அரிப்பு எதிர்ப்பை வழங்குகிறது. |
| GRP / FRP கலவை | காந்தம் அல்லாத, கடத்துத்திறன் இல்லாத உறைகள் (எ.கா., MRI தொகுப்புகள், உணர்திறன் மின்னணு சூழல்கள்) தேவைப்படும் பயன்பாடுகளுக்கான கண்ணாடி-வலுவூட்டப்பட்ட பாலிமர் விருப்பம். |
திடமான துகள்கள் மற்றும் தண்ணீருக்கு எதிரான அடைப்பு பாதுகாப்பு IP குறியீடு (IEC 60529) மூலம் வரையறுக்கப்படுகிறது. லுகாவோவின் தரநிலை மற்றும் மேம்படுத்தப்பட்ட பாதுகாப்பு நிலைகள்:
| ஐபி வகுப்பு | பாதுகாப்பு நிலை | வழக்கமான பயன்பாடு |
|---|---|---|
| IP33D | தூசி / மழை (15° தெளிப்பு) பாதுகாப்பு | நிலையான வெளிப்புற நிறுவல், பொதுவான காலநிலை |
| IP44 | எல்லா திசைகளிலிருந்தும் ஸ்பிளாஸ்-ப்ரூஃப் | கடலோரப் பகுதிகள், வெப்பமண்டல உயர்மழை மண்டலங்கள் |
| IP54 | தூசி-பாதுகாக்கப்பட்ட + ஸ்பிளாஸ்-ப்ரூஃப் | தூசி நிறைந்த தொழில்துறை சூழல்கள், பாலைவன காலநிலை |
| NEMA 3R | மழை மற்றும் பனிப்பொழிவு (ANSI/NEMA தரநிலை) | வட அமெரிக்கா / ANSI திட்டங்களுக்கான அமெரிக்க வகை |
அட்டவணை 6 — Lugao Power வழங்கும் என்க்ளோசர் IP/NEMA பாதுகாப்பு வகுப்புகள்
காப்பகத்தின் முன்கூட்டிய வயதானதைத் தடுக்கவும், மதிப்பிடப்பட்ட வெப்பநிலை வரம்புகளுக்குள் செயல்படுவதை உறுதிப்படுத்தவும் உறைக்குள் பயனுள்ள வெப்ப மேலாண்மை அவசியம். லுகாவோ துணை மின் நிலையங்கள்:
பொருந்தக்கூடிய சர்வதேச மற்றும் தேசிய தரநிலைகளுடன் இணங்குவது விருப்பமானது அல்ல - இது திட்ட ஒப்புதல்கள், பயன்பாட்டு ஒன்றோடொன்று தொடர்பு ஒப்பந்தங்கள், காப்பீட்டுத் கவரேஜ் மற்றும் நீண்ட கால சட்டப் பொறுப்பு பாதுகாப்பு ஆகியவற்றின் அடித்தளமாகும். லுகாவோ பவர் தயாரிப்புகள் ஐரோப்பிய மற்றும் அமெரிக்க வகை தயாரிப்புகளுக்கு பொருந்தக்கூடிய தரங்களின் முழு மேட்ரிக்ஸின்படி வடிவமைக்கப்பட்டு, தயாரிக்கப்பட்டு, சோதிக்கப்படுகின்றன.
| தரநிலை | உடல் | நோக்கம் |
|---|---|---|
| IEC 62271-202 | IEC | உயர் மின்னழுத்தம்/குறைந்த மின்னழுத்தம் முன்னரே தயாரிக்கப்பட்ட துணை மின்நிலையங்கள் — ஐரோப்பிய வகைக்கான முதன்மை வடிவமைப்பு தரநிலை. |
| IEC 60076-11 | IEC | உலர் வகை மின்மாற்றிகள் - தீ செயல்திறன், காலநிலை/சுற்றுச்சூழல் வகுப்பு, காப்பு. |
| IEC 62271-1 / -100 / -200 | IEC | ஏசி சுவிட்ச் கியருக்கான பொதுவான விவரக்குறிப்புகள்; ஏசி சர்க்யூட் பிரேக்கர்கள்; ஏசி உலோகத்தால் மூடப்பட்ட சுவிட்ச் கியர். |
| IEC 61439-1 / -2 | IEC | குறைந்த மின்னழுத்த சுவிட்ச் கியர் மற்றும் கண்ட்ரோல் கியர் அசெம்பிளிகள் - எல்வி விநியோக பலகை வடிவமைப்பு மற்றும் சோதனை. |
| ANSI/IEEE C57.12.26 | IEEE | திண்டு பொருத்தப்பட்ட எண்ணெய்-மூழ்கி, ஒற்றை-கட்ட விநியோக மின்மாற்றிகளுக்கான தேவைகள் — அமெரிக்க வகை. |
| ANSI/IEEE C57.12.28 | IEEE | பேட்-மவுண்டட் உபகரணங்கள் உறை ஒருமைப்பாடு — ANSI இயந்திர செயல்திறன் மற்றும் பாதுகாப்பு. |
| ஜிபி/டி 17467 | எஸ்ஏசி | உயர் மின்னழுத்தம்/குறைந்த மின்னழுத்தம் கொண்ட முன் தயாரிக்கப்பட்ட துணை மின்நிலையங்களுக்கான சீன தேசிய தரநிலை (IEC 62271-202 க்கு சமமானது). |
| CE (LVD + EMC) | EU | EU / EEA சந்தையில் வைக்கப்படும் தயாரிப்புகளுக்கு கட்டாயம். குறைந்த மின்னழுத்த உத்தரவு மற்றும் EMC உத்தரவுக்கு இணங்குவதை நிரூபிக்கிறது. |
| CCC (3C) | CNCA | சீனா கட்டாயச் சான்றிதழ் - சீன உள்நாட்டு சந்தையில் விற்கப்படும் ஒழுங்குபடுத்தப்பட்ட மின் தயாரிப்புகளுக்குத் தேவை. |
அட்டவணை 7 — தரநிலைகள் இணக்க அணி: லுகாவோ பவர் பாக்ஸ் துணைநிலையங்கள்
சர்வதேச திட்டங்களுக்கு வாங்கும் போது, எப்போதும் பொருந்தக்கூடிய தரநிலைகளை RFQ ஆவணங்களில் குறிப்பிடவும் மற்றும் அங்கீகரிக்கப்பட்ட மூன்றாம் தரப்பு ஆய்வகத்திலிருந்து (எ.கா., KEMA, TÜV, SGS, CESI) சரிபார்க்கக்கூடிய வகை சோதனைச் சான்றிதழ்கள் தேவை. லுகாவோ பவர் தற்போதைய வகை சோதனை அறிக்கைகள் மற்றும் அனைத்து நிலையான தயாரிப்பு வரிசைகளுக்கான சான்றிதழ் ஆவணங்களை பராமரிக்கிறது மற்றும் நிலையான விநியோக ஆவணங்கள் தொகுப்பின் ஒரு பகுதியாக நகல்களை வழங்குகிறது.
பாக்ஸ் வகை மின்மாற்றி துணை மின்நிலையங்கள் குறிப்பிடத்தக்க வகையில் வேறுபட்ட பயன்பாடுகளில் பயன்படுத்தப்படுகின்றன. பின்வரும் பிரிவுகள், தயாரிப்பு வகை தேர்வு, முக்கிய பொறியியல் தேவைகள் மற்றும் ஒவ்வொன்றிற்கும் லுகாவோவின் தொடர்புடைய திறன்கள் குறித்த குறிப்பிட்ட வழிகாட்டுதலுடன் முதன்மை பயன்பாட்டுப் பிரிவுகளை விவரிக்கிறது.
முனிசிபல் பயன்பாடுகள் மற்றும் நகர்ப்புற விநியோக நிறுவனங்கள், இடப் பற்றாக்குறை மற்றும் அழகியல், சத்தம் மற்றும் பாதுகாப்புத் தேவைகள் கடுமையாக இருக்கும் நகரச் சூழல்களுக்குள் இறுதி 10-35 kV முதல் 0.4 kV வரை மாற்றத்தை வழங்க பெட்டி துணை மின்நிலையங்களைப் பயன்படுத்துகின்றன. வழக்கமான வரிசைப்படுத்தல் காட்சிகளில் நிலத்தடி அறைகள், தரைக்கு மேல் கியோஸ்க் நிலைகள் மற்றும் பல-நிலை கார் பூங்காக்கள் அல்லது கட்டிட அடித்தளங்கள் ஆகியவை அடங்கும்.
தொழில்துறை பூங்காக்கள் மற்றும் பெரிய உற்பத்தி வளாகங்களுக்கு நம்பகமான, விரைவாக பயன்படுத்தக்கூடிய பலதரப்பட்ட சுமைகளை - மோட்டார் டிரைவ்கள், செயல்முறை வெப்பமாக்கல், அழுத்தப்பட்ட காற்று, HVAC - அதிக சுமை காரணிகள் மற்றும் கோரும் சக்தி தரத் தேவைகளை வழங்கும் திறன் கொண்ட மின் விநியோக உள்கட்டமைப்பு தேவைப்படுகிறது.
பயன்பாட்டு அளவிலான சூரிய PV மற்றும் காற்றாலை ஆற்றல் திட்டங்களுக்கு அதிக எண்ணிக்கையிலான ஸ்டெப்-அப் துணை மின்நிலையங்கள் தேவைப்படுகின்றன (பொதுவாக 0.69 kV இன்வெர்ட்டர் வெளியீடு 10/35 kV சேகரிப்பான் நெட்வொர்க்கிற்கு). இந்த திட்டங்களின் பொருளாதாரம் மற்றும் அட்டவணையானது உபகரணங்களின் விலை மற்றும் நிறுவல் காலக்கெடுவிற்கு அதிக உணர்திறன் கொண்டது - பெட்டி துணை மின்நிலையங்கள் வழக்கமான துணை மின்நிலைய கட்டுமானத்தை விட தீர்க்கமான நன்மைகளை வழங்கும் இரு பகுதிகளும்.
முக்கிய உள்கட்டமைப்பு மேம்பாட்டிற்கு - விமான நிலையங்கள், துறைமுகங்கள், மெட்ரோ/ரயில் அமைப்புகள், அரங்கங்கள், தரவு மையங்கள் மற்றும் நீர் சுத்திகரிப்பு நிலையங்கள் - நன்கு வரையறுக்கப்பட்ட இருப்பு மற்றும் பராமரிப்பு தேவைகளுடன் நம்பகமான முதன்மை மின்சார விநியோகம் தேவைப்படுகிறது. பெட்டி துணை மின்நிலையங்கள் முதன்மை விநியோக புள்ளிகளாகவும், தள விநியோக நெட்வொர்க்கிற்குள் இரண்டாம் நிலை துணை மின்நிலையங்களாகவும் செயல்படுகின்றன.
கட்டுமானத் திட்டங்கள், பேரிடர் மீட்பு நடவடிக்கைகள், பெரிய நிகழ்வுகள் மற்றும் இராணுவப் பணியமர்த்தல்கள் அனைத்திற்கும் சிறிய, விரைவாகப் பயன்படுத்தக்கூடிய மின் விநியோக உள்கட்டமைப்பு தேவைப்படுகிறது. ஸ்கிட்-மவுண்டட் அல்லது டிரெய்லர்-மவுண்டட் பாக்ஸ் துணைநிலையங்கள் குறைந்தபட்ச தளத் தயாரிப்புடன் முழு விநியோகத் திறனை வழங்குகின்றன.
| படி | செயல்பாடு | முக்கிய கேள்விகள் & பரிசீலனைகள் |
|---|---|---|
| 1 | சுமை மற்றும் கொள்ளளவை வரையறுக்கவும் | மொத்த சுமை (kVA), தேவை காரணி, 15-20 ஆண்டுகளில் சுமை வளர்ச்சி கணிப்பு? உச்ச திட்டமிடப்பட்ட தேவையில் 70-80% ஏற்றுவதற்கான அளவு. |
| 2 | மின்னழுத்த நிலைகளை தீர்மானிக்கவும் | MV விநியோக மின்னழுத்தம் கிடைக்குமா? தேவையான எல்வி விநியோக மின்னழுத்தம்? சுமை நிலைத்தன்மைக்கு மின்னழுத்த ஒழுங்குமுறை (OLTC) தேவையா? |
| 3 | தளம் மற்றும் சூழலை மதிப்பிடுங்கள் | உட்புறமா அல்லது வெளிப்புறமா? சுற்றுப்புற வெப்பநிலை வரம்பு, உயரம், ஈரப்பதம், மாசு நிலை (உப்பு, தூசி, இரசாயனம்)? இட நெருக்கடி? |
| 4 | தயாரிப்பு வகையைத் தேர்ந்தெடுக்கவும் | தீ பாதுகாப்பு முன்னுரிமை → ஐரோப்பிய (உலர்ந்த வகை). பட்ஜெட் கட்டுப்பாடு / எளிய பாதுகாப்பு → அமெரிக்கன். ஸ்மார்ட் கிரிட் / ஆட்டோமேஷன் → ஐரோப்பிய. |
| 5 | தரநிலைகளைக் குறிப்பிடவும் | திட்ட அதிகார வரம்பிற்கான கட்டாய தரநிலைகளை அடையாளம் காணவும். RFQ இல் தேவையான சான்றிதழ் மதிப்பெண்களை (IEC, ANSI, CE, CCC, முதலியன) குறிப்பிடவும். |
| 6 | TCO ஐ மதிப்பிடுக | மொத்த உரிமைச் செலவை ஒப்பிடுக: மூலதனச் செலவு + மூலதனச் சுமை இழப்புகள் + மூலதனப்படுத்தப்பட்ட சுமை இழப்புகள் + சேவை வாழ்க்கையின் மீதான பராமரிப்புச் செலவு. |
அட்டவணை 8 — ஆறு-படி பெட்டி துணை மின்நிலைய தேர்வு கட்டமைப்பு
| ஐரோப்பிய வகையைத் தேர்வு செய்தால்… | அமெரிக்க வகையைத் தேர்வு செய்தால்… |
|---|---|
| - நிறுவல் என்பது உட்புற, நகர்ப்புற அல்லது ஆக்கிரமிக்கப்பட்ட கட்டிடங்களுக்கு அருகில் -தீ பாதுகாப்பு குறியீடுகள் எண்ணெய் நிரப்பப்பட்ட உபகரணங்களை தடைசெய்கின்றன -ஸ்மார்ட் கிரிட் / SCADA ஒருங்கிணைப்பு தேவை -உயர் பாதுகாப்பு பாகுபாடு குறிப்பிடப்பட்டுள்ளது - குறைந்தபட்ச பராமரிப்பு முன்னுரிமை -தளம் அதிக ஈரப்பதம் அல்லது அரிக்கும் சூழ்நிலைக்கு உட்பட்டது -IEC திட்ட அதிகார வரம்பு (ஐரோப்பா, சீனா, மத்திய கிழக்கு, ஆப்பிரிக்கா) |
- திட்ட வரவு செலவுத் திட்டம் கட்டுப்படுத்தப்பட்டுள்ளது - விரைவான வரிசைப்படுத்தல் முக்கியமானது -பயன்பாடு தொழில்துறை, புறநகர் அல்லது கிராமப்புற வெளிப்புறமாகும் - ஓவர்லோட் சகிப்புத்தன்மை முக்கியமானது -பொது வர்த்தக தொழில்நுட்ப வல்லுநர்களின் எளிய செயல்பாடு -லூப்-ஃபீட் எம்வி நெட்வொர்க் டோபாலஜி பயன்படுத்தப்படுகிறது –ANSI/IEEE திட்ட அதிகார வரம்பு (அமெரிக்கா, ஆசியாவின் சில பகுதிகள்) |
அட்டவணை 9 — விரைவான தேர்வு வழிகாட்டி: ஐரோப்பிய எதிராக அமெரிக்க வகை
லுகாவோ பவர் அல்லது ஏதேனும் பாக்ஸ் துணை மின்நிலைய சப்ளையர்களுக்கு மேற்கோள் கோரிக்கையை (RFQ) வழங்கும்போது, பின்வரும் தொழில்நுட்ப தரவு வழங்கப்பட வேண்டும் அல்லது கோரப்பட வேண்டும்:
லுகாவோ பவர் கோ., லிமிடெட்.மின்சார மின்மாற்றிகள் மற்றும் பெட்டி-வகை மின்மாற்றி துணை மின்நிலையங்களின் சீனாவை தளமாகக் கொண்ட நிபுணத்துவ உற்பத்தியாளர், வடிவமைப்பு, பொறியியல் மற்றும் உள்நாட்டு மற்றும் சர்வதேச சந்தைகளுக்கான மின் விநியோக உபகரணங்களை வழங்குவதில் மட்டுமே கவனம் செலுத்துகிறது. நிறுவனத்தின் ஒற்றை தயாரிப்பு கவனம் தொழில்நுட்ப திறன் மற்றும் உற்பத்தி தர நிலைத்தன்மையின் ஆழத்தை செயல்படுத்துகிறது, இது பொதுவான மின் உபகரணங்கள் வழங்குநர்களால் பிரதிபலிக்க முடியாது.
லுகாவோ சர்வதேச மின் பிராண்டுகளுக்கான OEM பங்குதாரராகவும், உலகளாவிய EPC ஒப்பந்தக்காரர்கள், பயன்பாடுகள் மற்றும் தொழில்துறை டெவலப்பர்களுக்கு நேரடி மொத்த விற்பனையாளராகவும் செயல்படுகிறது. தொழிற்சாலை-நேரடி வழங்கல் விநியோகஸ்தர் விளிம்புகளை நீக்குகிறது மற்றும் நிலையான தரம், நேரடி பொறியியல் அணுகல் மற்றும் வாடிக்கையாளர்களுக்கு நம்பகமான விநியோக செயல்திறனை உறுதி செய்கிறது.

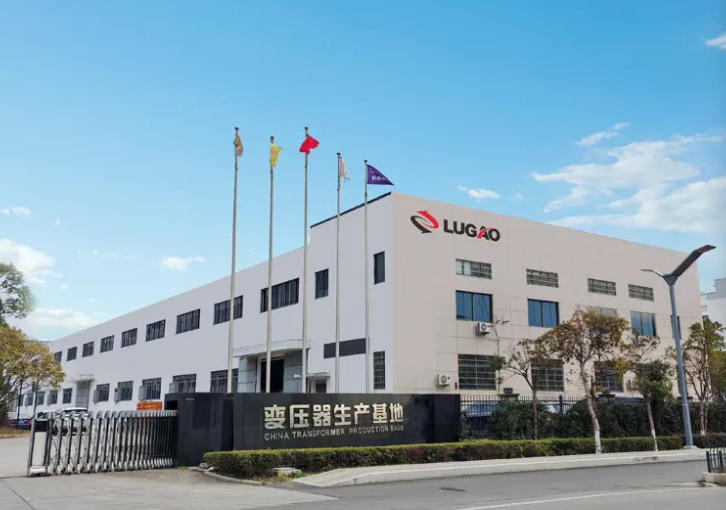

படம் 3 — Lugao Power Co., Ltd. உற்பத்தி வசதி
| தயாரிப்பு | மாறுபாடுகள் உள்ளன | திறன் வரம்பு |
|---|---|---|
| ஐரோப்பிய வகை பெட்டி துணை நிலையம் | VCB / SF₆ RMU / LBS + உலர் வகை அல்லது எண்ணெய் மின்மாற்றி | 100 kVA - 6,300 kVA |
| அமெரிக்க வகை பெட்டி துணை நிலையம் | ஃபியூஸ்+எல்பிஎஸ், லூப்-ஃபீட், பேட்-மவுண்ட், ஆயிலில் மூழ்கிய மின்மாற்றி | 75 kVA - 3,750 kVA+ |
| உலர் வகை விநியோக மின்மாற்றி | SCB தொடர், வார்ப்பு பிசின், F1 தீ வகுப்பு | 30 kVA - 10,000 kVA |
| எண்ணெயில் மூழ்கிய மின்மாற்றி | S11/S13/S15 தொடர், ONAN/ONAF/OFAF | 30 kVA - 50,000 kVA |
| தனிப்பயன் / OEM துணை நிலையங்கள் | முழு பொறியியல் சேவை, தனிப்பயன் பரிமாணங்கள் மற்றும் மதிப்பீடுகள் | திட்ட விவரக்குறிப்புக்கு |
அட்டவணை 10 — Lugao பவர் தயாரிப்பு போர்ட்ஃபோலியோ கண்ணோட்டம்
| நன்மை | விளக்கம் |
|---|---|
| சிறப்பு கவனம் | லுகாவோவில் உள்ள ஒவ்வொரு பொறியியல் வளமும், சோதனை வசதியும் மற்றும் உற்பத்தி செயல்முறையும் மின்மாற்றி மற்றும் துணை மின்நிலைய தயாரிப்புகளுக்கு அர்ப்பணிக்கப்பட்டுள்ளது. தொடர்பில்லாத தயாரிப்பு வரிசையில் நிபுணத்துவத்தை நீர்த்துப்போகச் செய்வது இல்லை. |
| மல்டி-ஸ்டாண்டர்ட் இணக்கம் | IEC, ANSI/IEEE, GB, CE, மற்றும் CCC ஆகியவற்றுக்கு சான்றளிக்கப்பட்ட தயாரிப்புகள் — மறு-பொறியியல் இல்லாமல் உலகெங்கிலும் உள்ள எந்தவொரு திட்ட அதிகார வரம்பிலும் வரிசைப்படுத்தலை செயல்படுத்துகிறது. |
| விருப்ப பொறியியல் | உட்புற வடிவமைப்பு குழு முழுமையான தனிப்பயனாக்கலை வழங்குகிறது: தரமற்ற மின்னழுத்தங்கள், அசாதாரண திறன்கள், சிறப்பு உறை பொருட்கள், தீவிர காலநிலை வடிவமைப்புகள் மற்றும் ஸ்மார்ட் கிரிட் ஒருங்கிணைப்பு. |
| தொழிற்சாலை-நேரடி விலை | விநியோகஸ்தர் விளிம்புகளை நீக்குவது, விநியோக நெட்வொர்க்குகள் மூலம் வாங்கப்பட்ட சமமான தயாரிப்புகளுக்கு எதிராக 15-25% கட்டமைப்பு செலவு நன்மையை வழங்குகிறது. |
| நிரூபிக்கப்பட்ட நம்பகத்தன்மை | தொடர்ச்சியான முழு சுமை, அதிக ஈரப்பதம், அதிக வெப்பநிலை, உப்பு-மூடுபனி மற்றும் பாலைவன தூசி நிலைமைகளின் கீழ் செயல்படும் வகையில் வடிவமைக்கப்பட்ட மற்றும் சரிபார்க்கப்பட்ட தயாரிப்புகள். |
| OEM கூட்டாண்மை | வெள்ளை-லேபிள் வழங்கல் தேவைப்படும் சர்வதேச பிராண்ட் வாடிக்கையாளர்களுக்கான தனிப்பயன் பெயர்ப்பலகை, ஆவணங்கள் மற்றும் பேக்கேஜிங் உட்பட முழு OEM திறன். |
ஆசியா-பசிபிக், மத்திய கிழக்கு, ஆப்பிரிக்கா, ஐரோப்பா மற்றும் அமெரிக்கா முழுவதும் உள்ள திட்டங்களுக்கு Lugao Power பெட்டி துணை மின் நிலையங்கள் மற்றும் மின்மாற்றிகள் ஏற்றுமதி செய்கிறது. நிறுவனத்தின் பல தரநிலை இணக்கப் போர்ட்ஃபோலியோ மற்றும் சர்வதேச தளவாடங்கள், சுங்க ஆவணங்கள் மற்றும் உள்ளூர் பயன்பாட்டு ஒப்புதல் தேவைகள் ஆகியவற்றுடனான அனுபவம் ஆகியவை எல்லை தாண்டிய திட்ட விநியோகத்திற்கான நம்பகமான பங்காளியாக அமைகிறது.
Lugao Power இன் உற்பத்தி மற்றும் பொறியியல் செயல்பாடுகள் ISO 9001 கொள்கைகளுடன் சீரமைக்கப்பட்ட ஒரு தர மேலாண்மை அமைப்பு (QMS) மூலம் நிர்வகிக்கப்படுகிறது, விநியோகம் மற்றும் விற்பனைக்குப் பிந்தைய ஆதரவு மூலம் பொருள் கொள்முதலிலிருந்து முழு தயாரிப்பு வாழ்க்கைச் சுழற்சியையும் உள்ளடக்கியது. QMS ஆனது அனைத்து முக்கியமான உற்பத்தி செயல்முறைகள், சப்ளையர் தகுதி, செயல்முறை ஆய்வு, இணக்கமின்மை மேலாண்மை மற்றும் அளவீடு செய்யப்பட்ட சோதனை உபகரண பராமரிப்பு ஆகியவற்றிற்கான ஆவணப்படுத்தப்பட்ட கட்டுப்பாட்டு நடைமுறைகளை உள்ளடக்கியது.
ஒவ்வொரு லுகாவோ பாக்ஸ் துணை மின்நிலையமும் டெலிவரிக்கு முன் ஒரு விரிவான வழக்கமான சோதனைத் திட்டத்திற்கு உட்படுகிறது:
| சோதனை | நிலையான / ஏற்றுக்கொள்ளும் அளவுகோல்கள் |
|---|---|
| எம்வி மின்கடத்தா (ஏசி தாக்கு) | IEC 62271-1 / ANSI C37: 1 நிமிடத்திற்கு மதிப்பிடப்பட்ட காப்பு மட்டத்தில் பயன்படுத்தப்படுகிறது - ஃப்ளாஷ்ஓவர் இல்லை |
| எல்வி பவர் அதிர்வெண் தாங்கும் | IEC 61439-1: மதிப்பிடப்பட்ட காப்பு நிலைக்குப் பயன்படுத்தப்படுகிறது - ஃப்ளாஷ்ஓவர் இல்லை |
| மின்மாற்றி வழக்கமான சோதனைகள் | IEC 60076-1: முறுக்கு எதிர்ப்பு, மின்னழுத்த விகிதம், ஷார்ட் சர்க்யூட் மின்மறுப்பு, சுமை இல்லாத இழப்பு, சுமை இழப்பு |
| காப்பு எதிர்ப்பு | IEC 60076 / IEC 62271 - எதிர்ப்பு 2,500 V DC இல் அளவிடப்படுகிறது; தொழிற்சாலை அடிப்படையுடன் ஒப்பிடும்போது |
| பாதுகாப்பு ரிலே செயல்பாட்டு சோதனை | அனைத்து பாதுகாப்பு செயல்பாடுகளும் ரிலே ஒருங்கிணைப்பு அமைப்புகளுக்கு எதிராக சோதிக்கப்பட்டது; பயண நேரம் சரிபார்க்கப்பட்டது |
| இன்டர்லாக்கிங் செயல்பாடு சோதனை | தவறான மாறுதல் வரிசைகளைத் தடுக்க அனைத்து இயந்திர மற்றும் மின் இணைப்புகளும் சரிபார்க்கப்பட்டன |
| காட்சி மற்றும் பரிமாண ஆய்வு | அனைத்து கூறுகள், லேபிள்கள், கேபிள் அடையாளங்கள் மற்றும் இணைப்புகள் அங்கீகரிக்கப்பட்ட வரைபடத்திற்கு எதிராக சரிபார்க்கப்பட்டது |
| எண்ணெய் மாதிரி (எண்ணெய் மூழ்கிய அலகுகள்) | IEC 60296: மின்கடத்தா வலிமை, ஈரப்பதம் மற்றும் அமிலத்தன்மை சோதனை செய்யப்பட்டு சான்றளிக்கப்பட்டது |
அட்டவணை 11 — லுகாவோ பாக்ஸ் துணை மின்நிலையங்களுக்கான வழக்கமான சோதனைத் திட்டம்
குறிப்பிடத்தக்க ஆர்டர்களுக்காக அல்லது வாடிக்கையாளர் கோரிக்கையின் பேரில், லுகாவோ பவர் அதன் வசதியில் சாட்சியான தொழிற்சாலை ஏற்பு சோதனையை (FAT) ஏற்பாடு செய்கிறது. FAT இன் போது, வாடிக்கையாளரின் பொறியாளர்கள் அல்லது நியமிக்கப்பட்ட ஆய்வு முகவர் அனைத்து வழக்கமான மின் சோதனைகள், பொருள் மற்றும் கூறு சான்றிதழ்களை மதிப்பாய்வு செய்யலாம், பரிமாண இணக்கத்தை சரிபார்க்கலாம், தரமான ஆவணங்களை ஆய்வு செய்யலாம் மற்றும் ஏற்றுமதியை அங்கீகரிக்கும் முன் பெயர்ப்பலகை துல்லியத்தை உறுதிப்படுத்தலாம். டெலிவரி ஆவணங்கள் தொகுப்பின் ஒரு பகுதியாக சோதனை தரவு, அளவுத்திருத்த பதிவுகள் மற்றும் இன்ஸ்பெக்டர் கையொப்பத்துடன் கூடிய முழு FAT சோதனை அறிக்கைகள் வழங்கப்படுகின்றன.
