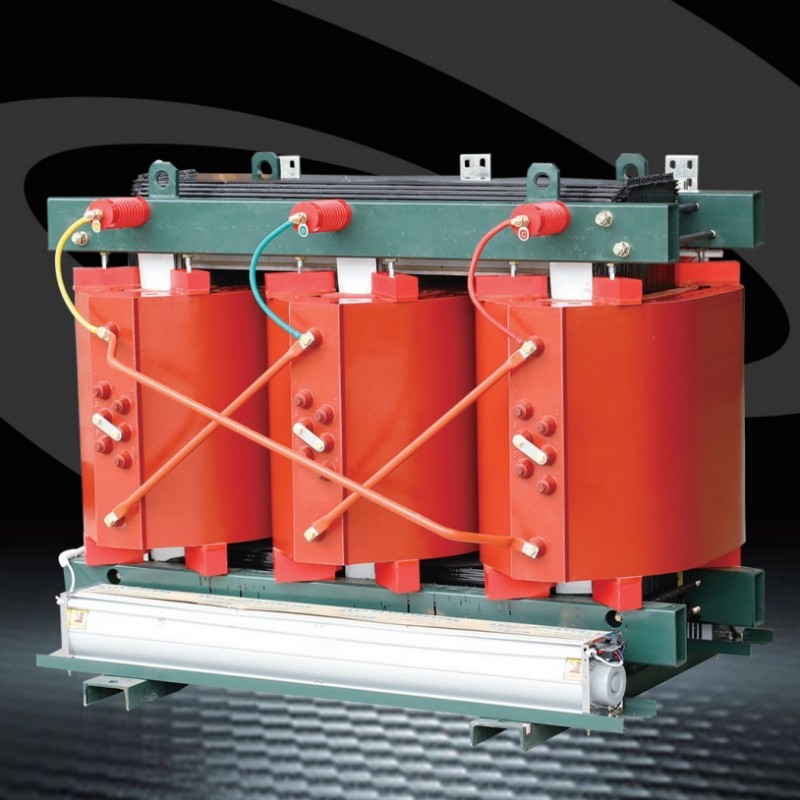

எஸ்சி (பி) 13--20-10 கி.வி நடிகர்கள் உலர் வகை மின்மாற்றிகள்

பாரம்பரியத்தைப் போலல்லாமல்எண்ணெய்-அருந்தப்பட்ட மின்மாற்றிகள்.

மாதிரியை நெருக்கமாகப் பாருங்கள்: எஸ்சி (பி) 13--20-10 கி.வி.

அதன் அம்சங்களை ஆராய்வதற்கு முன், மாதிரி பெயரை டிகோட் செய்வோம்:

எஸ்: மூன்று கட்ட மின்மாற்றியைக் குறிக்கிறது ("கள்" என்பது சீன மொழியில் "மூன்று-கட்டத்தை" குறிக்கிறது).

சி: தீ பாதுகாப்பு மற்றும் ஆயுள் உறுதி செய்யும் முக்கிய தொழில்நுட்பமான காஸ்ட் பிசின் காப்பு குறிக்கிறது.

(ஆ): குறைந்த மின்னழுத்த படலம்-காயம் சுருளைக் குறிக்கிறது, இது பாரம்பரிய கம்பி-காயம் சுருள்களில் பொதுவான சிக்கல்களை தீர்க்கும் வடிவமைப்பு தேர்வாகும்.

13: வடிவமைப்பு வரிசை எண், மேம்பட்ட செயல்திறனுக்கான மேம்பட்ட பொறியியல் மறு செய்கைகளை பிரதிபலிக்கிறது.

: மதிப்பிடப்பட்ட திறன் 50 kVa முதல் 3150 kVA வரை இருக்கும்.

20-10 கி.வி: உயர் மின்னழுத்த பக்க மின்னழுத்த நிலை.

எஸ்சி (பி) 13--20-10 கே.வி காஸ்ட் பிசின் உலர் வகை மின்மாற்றிகளுக்கான இயக்க நிலைமைகள் யாவை?

● நிறுவல் உயரம்: கடல் மட்டத்திலிருந்து 1000 மீ தாண்டவில்லை;

Progelive மின்சாரம் மின்னழுத்த அலைவடிவம்: ஒரு சைன் அலைக்கு ஒத்தது;

Phase பல-கட்ட மின்சாரம் வழங்கல் மின்னழுத்தத்தின் சமச்சீர்: பல கட்ட மின்மாற்றியுடன் இணைக்கப்பட்ட மின்சாரம் வழங்கல் மின்னழுத்தங்கள் தோராயமாக சமச்சீராக இருக்க வேண்டும்;

● சுற்றுப்புற வெப்பநிலை: அதிகபட்ச காற்று வெப்பநிலை +40 ° C; அதிகபட்ச தினசரி சராசரி வெப்பநிலை +30 ° C; அதிகபட்ச வருடாந்திர சராசரி வெப்பநிலை +20 ° C; குறைந்தபட்ச காற்று வெப்பநிலை -25 ° C (உட்புற மின்மாற்றிகளுக்கு பொருந்தும்).

நடிகர்கள் பிசின் உலர் வகை மின்மாற்றிகளை சிறப்பானதாக்குவது எது?

Core கோர்

1. கோர் அதிக காந்த ஊடுருவல், சிறந்த தானிய நோக்குநிலை மற்றும் 45 ° முழுமையாக சாய்ந்த படி மூட்டுகளுடன் குளிர்-உருட்டப்பட்ட சிலிக்கான் எஃகு தாள்களால் கட்டப்பட்டுள்ளது. கோர் ஒரு சிறப்பு சதுர குழாய் இழுக்கும் தட்டு கட்டமைப்பைப் பயன்படுத்துகிறது, கோர் கால்கள் இன்சுலேடிங் டேப்புடன் பிணைக்கப்பட்டுள்ளன. ஈரப்பதம் மற்றும் துருவைத் தடுக்க முக்கிய மேற்பரப்பு ஒரு சிறப்பு பிசினுடன் பூசப்பட்டுள்ளது, சுமை இல்லாத இழப்புகள், சுமை இல்லாத மின்னோட்டம் மற்றும் மைய சத்தம் ஆகியவற்றைக் குறைக்கிறது.

2.SAFE, FLAME-RETARDANT மற்றும் மாசு இல்லாத, இதை சுமை மையத்தில் நேரடியாக நிறுவலாம்.

3. பராமரிப்பு இல்லாதது, நிறுவ எளிதானது, மற்றும் ஒட்டுமொத்த இயக்க செலவுகள் குறைந்தது.

4. உயர் ஈரப்பதம் எதிர்ப்பு சாதாரண செயல்பாட்டை 100% ஈரப்பதத்தில் அனுமதிக்கிறது மற்றும் முன் உலர்த்தாமல் ஒரு செயலிழப்புக்குப் பிறகு மீண்டும் செயல்படலாம்.

5. குறைந்த இழப்புகள், குறைந்த பகுதி வெளியேற்றம், குறைந்த சத்தம் மற்றும் வலுவான வெப்ப சிதறல் அனைத்தும் உத்தரவாதம் அளிக்கப்படுகின்றன. ஒரு விரிவான வெப்பநிலை பாதுகாப்பு கட்டுப்பாட்டு அமைப்பு பொருத்தப்பட்டிருக்கும், இது பாதுகாப்பான மின்மாற்றி செயல்பாட்டிற்கு நம்பகமான உத்தரவாதத்தை வழங்குகிறது. அதிக நம்பகத்தன்மை. ஏற்கனவே செயல்பட்டு வரும் தயாரிப்புகளின் செயல்பாட்டு ஆய்வுகளின் அடிப்படையில், தயாரிப்பின் நம்பகத்தன்மை குறிகாட்டிகள் சர்வதேச தொழில்முறை தரங்களை எட்டியுள்ளன.

● படலம் சுருள்

குறைந்த மின்னழுத்த முறுக்கு ஒரு செப்பு படலத்தின் ஒரு பகுதியைப் பயன்படுத்துகிறது, வகுப்பு எஃப் திருப்பம் காப்பு, ஒரு பிரத்யேக குறைந்த மின்னழுத்த படலம் முறுக்கு இயந்திரத்தில் காயம். உயர் குறுகிய சுற்று அழுத்தம், ஆம்பியர்-டர்ன் ஏற்றத்தாழ்வு, மோசமான வெப்பச் சிதறல், முறுக்கு ஹெலிக்ஸ் கோண பிழைகள் மற்றும் குறைந்த மின்னழுத்த, அதிக மின்னழுத்த கம்பி-காயம் தயாரிப்புகளுடன் தொடர்புடைய நிலையற்ற கையேடு வெல்டிங் தரம் ஆகியவற்றின் முக்கிய சிக்கல்களை படலம் சுருள்கள் திறம்பட நிவர்த்தி செய்கின்றன. ஈரப்பதத்தை உருவாக்க எங்கள் நிறுவனம் பிசின் பூச்சிக்கொட்டி மற்றும் குணப்படுத்துதலையும் பயன்படுத்துகிறது- மற்றும் கறை-எதிர்ப்பு பூச்சு.

வெப்பநிலை கட்டுப்பாட்டு சாதனம்

மின்மாற்றி ஒரு BWDK தொடர் சமிக்ஞை வெப்பமானியைப் பயன்படுத்துகிறது. வெப்பநிலை சென்சார் குறைந்த மின்னழுத்த சுருளின் மேல் பாதியில் பதிக்கப்பட்டுள்ளது, மூன்று கட்டங்களில் ஒவ்வொன்றின் இயக்க ஈரப்பதம் அளவையும் தானாக கண்டறிந்து காண்பிக்கும். இது வெப்பநிலை அலாரம் மற்றும் ட்ரிப்பிங் செயல்பாடுகளையும் கொண்டுள்ளது.

● மின்னழுத்த மாற்றம்

இணைப்பு 10 கி.வி மற்றும் 20 கி.வி இடையே வெவ்வேறு நிலைகளில் மின்னழுத்த மாற்றத்தை அனுமதிக்கிறது, முறையே 10 கி.வி மற்றும் 20 கி.வி அமைப்புகளின் தேவைகளைப் பூர்த்தி செய்கிறது.

இந்த மின்மாற்றி யாருக்கு தேவை?

மின் அமைப்புகளில், குறிப்பாக அதிக ஆபத்து அல்லது மக்கள் தொகை கொண்ட பகுதிகளில் பாதுகாப்பு என்பது பேச்சுவார்த்தைக்குட்பட்டது அல்ல. எஸ்சி (பி) 13--20-10 கே.வி மின்மாற்றி இந்த விஷயத்தில் சிறந்து விளங்குவதற்காக கட்டப்பட்டுள்ளது, தீ அபாயங்கள், ஈரப்பதம் மற்றும் செயல்பாட்டு ஸ்திரத்தன்மையை நிவர்த்தி செய்யும் அம்சங்களுடன். மின்-எதிர்ப்பு, மாசுபாடு இல்லாத செயல்பாட்டு எபோக்சி பிசின், மின்மாற்றியின் காப்பு பொருள், இயல்பாகவே சுடர்-ரெட்டார்டன்ட் ஆகும். அதிக வெப்பநிலையை வெளிப்படுத்தும்போது இது நச்சு வாயுக்களை வெளியிடாது, மேலும் நெருப்பைப் பிடிக்காமல் குறுகிய கால அதிக வெப்பத்தைத் தாங்கும். இது போன்ற தீ-உணர்திறன் இருப்பிடங்களுக்கு மின்மாற்றி சிறந்ததாக ஆக்குகிறது:

● நிலத்தடி இடங்கள்: சுரங்கப்பாதைகள், சுரங்கங்கள் மற்றும் சுரங்கங்கள்.

● பொது கட்டிடங்கள்: பள்ளிகள், மருத்துவமனைகள் மற்றும் வணிக மையங்கள்.

Usives முக்கியமான வசதிகள்: மின் உற்பத்தி நிலையங்கள், எண்ணெய் வயல்கள் மற்றும் உயரமான கட்டிடங்கள்.

போலல்லாமல்எண்ணெய்-அருந்தப்பட்ட மின்மாற்றிகள், மண் அல்லது நீர் மாசுபடுவதற்கான ஆபத்து இல்லை - நவீன சுற்றுச்சூழல் தரங்களுடன் ஒத்துப்போகிறது.

தொழில்நுட்ப விவரக்குறிப்புகள்: செயல்திறனுக்குப் பின்னால் உள்ள எண்கள்

மின்மாற்றியின் பல்துறைத்திறனைப் புரிந்து கொள்ள, அதன் முக்கிய தொழில்நுட்ப அளவுருக்களைப் பார்ப்போம்:
