மின் விநியோக நெட்வொர்க்குகள் பெருகிய முறையில் சிக்கலானதாக இருப்பதால், பயன்பாடுகள் மற்றும் தொழில்துறை வசதிகளுக்கு விதிவிலக்கான நம்பகத்தன்மை, பாதுகாப்பு, சுருக்கம் மற்றும் பராமரிப்பு-இல்லாத செயல்பாட்டை வழங்கும் உபகரணங்கள் தேவைப்படுகின்றன. திமீடியம் வோல்டேஜ் SF6 முழுமையாக இன்சுலேட்டட் செய்யப்பட்ட சீல் செய்யப்பட்ட மின் வளைய பிரதான அலகு காம்பாக்ட் ஸ்விட்ச்கியர்நவீன நடுத்தர மின்னழுத்த விநியோக அமைப்புகளுக்கு அதன் சிறந்த காப்பு செயல்திறன், சுற்றுச்சூழல் பாதுகாப்பு, செயல்பாட்டு பாதுகாப்பு மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றின் காரணமாக முன்னணி தீர்வாக உருவெடுத்துள்ளது.
லுகாவோ பவர்மேம்பட்ட வழங்குகிறதுமீடியம் வோல்டேஜ் SF6 முழுமையாக இன்சுலேட்டட் செய்யப்பட்ட சீல் செய்யப்பட்ட மின் வளைய பிரதான அலகு காம்பாக்ட் ஸ்விட்ச்கியர்நகர்ப்புற துணை மின்நிலையங்கள், தொழில்துறை ஆலைகள், புதுப்பிக்கத்தக்க எரிசக்தி திட்டங்கள், வணிக வளாகங்கள் மற்றும் பயன்பாட்டு விநியோக நெட்வொர்க்குகளுக்காக வடிவமைக்கப்பட்ட தீர்வுகள். இந்த கச்சிதமான சுவிட்ச் கியர் அமைப்புகள், நிறுவல் இடம் மற்றும் பராமரிப்பு செலவுகளை குறைக்கும் அதே வேளையில் சக்தி நம்பகத்தன்மையை மேம்படுத்த உதவுகின்றன.
இந்த கட்டுரையில், SF6 இன்சுலேட்டட் ரிங் முக்கிய அலகுகள் எவ்வாறு செயல்படுகின்றன, அவற்றின் நன்மைகள், தொழில்நுட்ப அம்சங்கள், பயன்பாடுகள், தேர்வு அளவுகோல்கள் மற்றும் நவீன மின் உள்கட்டமைப்பில் அவை ஏன் இன்றியமையாத அங்கமாக மாறியுள்ளன என்பதை ஆராய்வோம்.

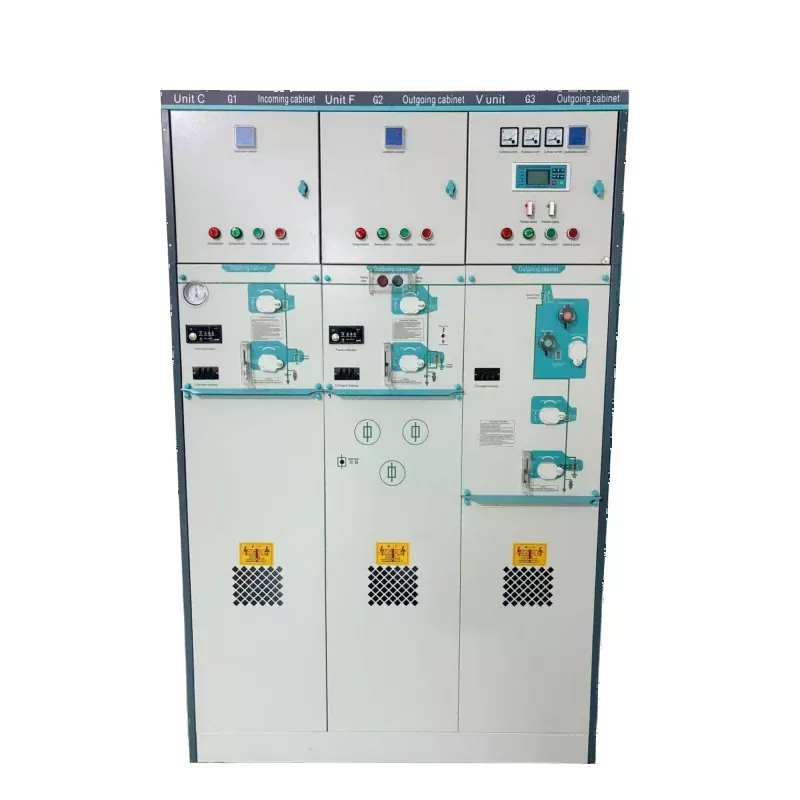

மீடியம் வோல்டேஜ் SF6 முழுமையாக காப்பிடப்பட்ட சீல் செய்யப்பட்ட மின் வளைய பிரதான அலகு காம்பாக்ட் ஸ்விட்ச்கியர் என்பது ஒரு தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட நடுத்தர மின்னழுத்த விநியோக சாதனமாகும், இது மின்சார விநியோக நெட்வொர்க்குகளுக்குள் மின்சுற்றுகளை பாதுகாப்பாக கட்டுப்படுத்தவும், பாதுகாக்கவும் மற்றும் தனிமைப்படுத்தவும் வடிவமைக்கப்பட்டுள்ளது.
இந்த அமைப்பு சல்பர் ஹெக்ஸாபுளோரைடு (SF6) வாயுவை ஒரு காப்பீட்டு ஊடகமாகவும், வில்-தணிக்கும் ஊடகமாகவும் பயன்படுத்துகிறது. அனைத்து நேரடி கூறுகளும் சீல் செய்யப்பட்ட துருப்பிடிக்காத எஃகு தொட்டிக்குள் இணைக்கப்பட்டுள்ளன, ஈரப்பதம், தூசி, மாசுபாடு, உப்பு தெளிப்பு மற்றும் பிற சுற்றுச்சூழல் மாசுபாடுகளிலிருந்து உள் உபகரணங்களைப் பாதுகாக்கின்றன.
ரிங் மெயின் யூனிட்கள் (RMUs) பரவலாகப் பயன்படுத்தப்படுகின்றன:
மீடியம் வோல்டேஜ் SF6 முழுமையாக இன்சுலேட்டட் செய்யப்பட்ட சீல் செய்யப்பட்ட மின் வளைய பிரதான அலகு காம்பாக்ட் ஸ்விட்ச்கியர்கணினிகள் மிகவும் நம்பகமான மின் விநியோகத்தை வழங்குகின்றன, அதே நேரத்தில் நிறுவல் கால்தடங்களை கணிசமாகக் குறைக்கின்றன.
ஒரு SF6-இன்சுலேட்டட் RMU இன் செயல்பாட்டுக் கொள்கையானது, தடையற்ற மின் விநியோகத்தைப் பராமரிப்பதைச் சுற்றியே உள்ளது.
சாதாரண இயக்க நிலைமைகளின் கீழ், ஒரு வளைய கட்டமைப்பில் ஏற்பாடு செய்யப்பட்ட ஒன்றோடொன்று இணைக்கப்பட்ட ஊட்டிகள் மூலம் மின்சாரம் பாய்கிறது. ஒரு பிரிவில் தவறு ஏற்பட்டால், சுவிட்ச் கியர் பாதிக்கப்படாத பிரிவுகளுக்கு மின்சாரம் வழங்கும் போது, தவறான பிரிவை விரைவாக தனிமைப்படுத்த முடியும்.
சீல் செய்யப்பட்ட SF6 எரிவாயு அறை இரண்டு முக்கியமான செயல்பாடுகளை செய்கிறது:
இந்த வடிவமைப்பு செயல்பாட்டு நம்பகத்தன்மை மற்றும் பணியாளர்களின் பாதுகாப்பை வியத்தகு முறையில் மேம்படுத்துகிறது.
ஒரு நவீன முழுமையாக காப்பிடப்பட்ட RMU பொதுவாக பல ஒருங்கிணைந்த கூறுகளைக் கொண்டுள்ளது:
| கூறு | செயல்பாடு |
|---|---|
| சுமை இடைவேளை சுவிட்ச் | சுமை நிலைமைகளின் கீழ் மாறுதல் செயல்பாடுகளை செய்கிறது |
| சர்க்யூட் பிரேக்கர் | தவறு குறுக்கீடு மற்றும் பாதுகாப்பை வழங்குகிறது |
| SF6 எரிவாயு தொட்டி | காப்பு மற்றும் வில் தணிப்பு வழங்குகிறது |
| பஸ்பார் அமைப்பு | பெட்டிகளுக்கு இடையில் சக்தியை மாற்றுகிறது |
| கேபிள் பெட்டிகள் | உள்வரும் மற்றும் வெளிச்செல்லும் ஊட்டிகளை இணைக்கவும் |
| பாதுகாப்பு ரிலேக்கள் | அசாதாரண இயக்க நிலைமைகளைக் கண்டறியவும் |
| எர்த்டிங் ஸ்விட்ச் | பாதுகாப்பான பராமரிப்பு நடவடிக்கைகளை உறுதி செய்கிறது |
| கட்டுப்பாட்டு அலகு | உள்ளூர் மற்றும் தொலைநிலை செயல்பாட்டை செயல்படுத்துகிறது |
ஒன்றாக, இந்த கூறுகள் ஒரு சிறிய ஆனால் மிகவும் திறமையான நடுத்தர மின்னழுத்த விநியோக தீர்வை உருவாக்குகின்றன.
சீல் செய்யப்பட்ட வடிவமைப்பு சுற்றுச்சூழல் மாசுபாடு முக்கியமான மின் கூறுகளை பாதிக்காமல் தடுக்கிறது. இதன் விளைவாக, கடுமையான இயக்க நிலைமைகளில் கூட உபகரணங்கள் செயல்திறன் நிலையானதாக இருக்கும்.
பாரம்பரிய சுவிட்ச் கியர் அமைப்புகளுடன் ஒப்பிடுகையில், SF6 RMU களுக்கு கணிசமாக குறைவான நிறுவல் இடம் தேவைப்படுகிறது, இதனால் அவை அடர்த்தியான மக்கள்தொகை கொண்ட நகர்ப்புறங்களுக்கு ஏற்றதாக அமைகிறது.
முழுமையாக இணைக்கப்பட்ட நேரடி பாகங்கள் தற்செயலான தொடர்பு அபாயங்களை நீக்கி, ஆபரேட்டர் பாதுகாப்பை மேம்படுத்துகின்றன.
அனைத்து முதன்மை கூறுகளும் வாயு-இன்சுலேட்டட் உறைக்குள் சீல் செய்யப்படுவதால், பராமரிப்பு இடைவெளிகள் பெரிதும் குறைக்கப்படுகின்றன.
SF6 வாயு மிகச்சிறந்த இன்சுலேஷன் பண்புகளைக் கொண்டுள்ளது, இது மின் செயல்திறனைத் தியாகம் செய்யாமல் சிறிய உபகரண வடிவமைப்பை செயல்படுத்துகிறது.
தரமான RMUக்கள் 30 ஆண்டுகளுக்கும் மேலாக சரியான நிலைமைகளின் கீழ் நம்பகத்தன்மையுடன் செயல்பட முடியும்.
சீல் செய்யப்பட்ட தொட்டி வடிவமைப்பு இதிலிருந்து உபகரணங்களை திறம்பட பாதுகாக்கிறது:
திட்டத் தேவைகளைப் பொறுத்து விவரக்குறிப்புகள் மாறுபடும் என்றாலும், பின்வரும் அட்டவணை நவீன SF6 ரிங் முக்கிய அலகுகளில் காணப்படும் பொதுவான அளவுருக்களைக் குறிக்கிறது.
| அளவுரு | வழக்கமான மதிப்பு |
|---|---|
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 12kV / 24kV / 36kV |
| மதிப்பிடப்பட்ட அதிர்வெண் | 50Hz / 60Hz |
| மதிப்பிடப்பட்ட மின்னோட்டம் | 630A - 1250A |
| ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட் | 20kA - 31.5kA |
| காப்பு ஊடகம் | SF6 வாயு |
| பாதுகாப்பு நிலை | IP67 அல்லது அதற்கு மேல் |
| இயந்திர வாழ்க்கை | 5,000 - 10,000 செயல்பாடுகள் |
| இயக்க வெப்பநிலை | -40°C முதல் +55°C வரை |
மீடியம் வோல்டேஜ் SF6 முழுவதுமாக காப்பிடப்பட்ட சீல் செய்யப்பட்ட மின் வளைய பிரதான அலகு காம்பாக்ட் சுவிட்ச்கியர் பல தொழில்களுக்கு ஏற்றதாக உள்ளது.
நிலப் பயன்பாட்டைக் குறைக்கும் அதே வேளையில் கட்டத்தின் நம்பகத்தன்மையை மேம்படுத்த முனிசிபல் பயன்பாடுகள் RMUகளை நம்பியுள்ளன.
உற்பத்தித் தடைகளைத் தடுக்க உற்பத்தி ஆலைகளுக்கு நிலையான மின் விநியோகம் தேவைப்படுகிறது.
சூரியப் பண்ணைகள் மற்றும் காற்றாலை மின் நிலையங்கள் உற்பத்தி சொத்துக்களை நடுத்தர மின்னழுத்த கட்டங்களுடன் இணைக்க RMUகளைப் பயன்படுத்துகின்றன.
ஷாப்பிங் சென்டர்கள், அலுவலக கோபுரங்கள் மற்றும் கலப்பு-பயன்பாட்டு மேம்பாடுகள் சிறிய சுவிட்ச் கியர் நிறுவல்களால் பயனடைகின்றன.
ரயில்வே, விமான நிலையங்கள், துறைமுகங்கள் மற்றும் மெட்ரோ அமைப்புகளுக்கு மிகவும் நம்பகமான நடுத்தர மின்னழுத்த மின் விநியோகம் தேவைப்படுகிறது.
பணி-முக்கியமான வசதிகள் தடையில்லா மின்சார விநியோகத்தை சார்ந்துள்ளது, RMU களை சிறந்த தேர்வாக மாற்றுகிறது.
| அம்சம் | SF6 RMU | காற்று-இன்சுலேட்டட் சுவிட்ச்கியர் |
|---|---|---|
| நிறுவல் இடம் | மிகவும் கச்சிதமான | பெரிய தடம் |
| சுற்றுச்சூழல் எதிர்ப்பு | சிறப்பானது | மிதமான |
| பராமரிப்பு அதிர்வெண் | குறைந்த | உயர்ந்தது |
| செயல்பாட்டு பாதுகாப்பு | உயர் | மிதமான |
| நம்பகத்தன்மை | சிறப்பானது | நல்லது |
| ஆயுள் எதிர்பார்ப்பு | 30+ ஆண்டுகள் | 20-25 ஆண்டுகள் |
| கடுமையான சூழலுக்கு ஏற்றது | சிறப்பானது | வரையறுக்கப்பட்டவை |
நம்பகத்தன்மை, பாதுகாப்பு மற்றும் விண்வெளி மேம்படுத்தல் ஆகியவை முன்னுரிமையாக இருக்கும் திட்டங்களுக்கு, SF6-இன்சுலேட்டட் RMUகள் பெரும்பாலும் சிறந்த நீண்ட கால மதிப்பை வழங்குகின்றன.
சரியான சுவிட்ச் கியர் உள்ளமைவைத் தேர்ந்தெடுப்பதற்கு பல முக்கியமான காரணிகளை மதிப்பீடு செய்ய வேண்டும்.
விநியோக நெட்வொர்க்கின் இயக்க மின்னழுத்தத்துடன் பொருந்தக்கூடிய அமைப்பைத் தேர்ந்தெடுக்கவும்.
தற்போதைய தேவை மற்றும் எதிர்கால சுமை வளர்ச்சி ஆகிய இரண்டையும் RMU கையாள முடியும் என்பதை உறுதிப்படுத்தவும்.
ஷார்ட் சர்க்யூட் மதிப்பீடுகள் உள்ளூர் பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்வதைச் சரிபார்க்கவும்.
ஈரப்பதம், வெப்பநிலை, உயரம் மற்றும் மாசு அளவுகளை மதிப்பிடவும்.
தொலைநிலை கண்காணிப்பு மற்றும் ஸ்மார்ட்-கிரிட் ஒருங்கிணைப்பு தேவைகளை கருத்தில் கொள்ளுங்கள்.
சாத்தியமான போது மட்டு உள்ளமைவுகளைத் தேர்ந்தெடுப்பதன் மூலம் நிறுவலுக்கு எதிர்கால ஆதாரம்.
உலகளாவிய மின் உள்கட்டமைப்புத் துறையானது புத்திசாலித்தனமான, அதிக நெகிழ்ச்சியான விநியோக நெட்வொர்க்குகளை நோக்கி வேகமாக உருவாகி வருகிறது.
வளர்ந்து வரும் போக்குகளில் பின்வருவன அடங்கும்:
லுகாவோ பவர் போன்ற உற்பத்தியாளர்கள் உலகளவில் அடுத்த தலைமுறை மின் அமைப்புகளை ஆதரிக்க புதுமையான சுவிட்ச் கியர் தொழில்நுட்பங்களில் தொடர்ந்து முதலீடு செய்கின்றனர்.
ஒரு SF6 ரிங் பிரதான அலகு நம்பகமான சக்தி தொடர்ச்சியை உறுதி செய்யும் அதே வேளையில் நடுத்தர மின்னழுத்த மின் நெட்வொர்க்குகளை பாதுகாப்பாக விநியோகிக்க, கட்டுப்படுத்த மற்றும் பாதுகாக்க வடிவமைக்கப்பட்டுள்ளது.
SF6 வாயு சிறந்த காப்பு வலிமை மற்றும் வில்-தணிக்கும் திறன்களை வழங்குகிறது, சிறிய மற்றும் மிகவும் நம்பகமான சுவிட்ச் கியர் வடிவமைப்புகளை செயல்படுத்துகிறது.
உயர்தர RMUக்கள், சரியாக நிறுவப்பட்டு இயக்கப்படும்போது, 30 ஆண்டுகளுக்கும் மேலான சேவை வாழ்க்கையை அடைகின்றன.
ஆம். அவற்றின் சீல் செய்யப்பட்ட கட்டுமானம் வானிலை, ஈரப்பதம், தூசி மற்றும் மாசுபாட்டிற்கு மிகவும் எதிர்ப்புத் தெரிவிக்கிறது.
முற்றிலும். நவீன RMUக்கள் தொலைநிலை கண்காணிப்பு, ஆட்டோமேஷன், தகவல் தொடர்பு நெறிமுறைகள் மற்றும் அறிவார்ந்த கட்ட மேலாண்மை செயல்பாடுகளை ஆதரிக்கின்றன.
பயன்பாடுகள், தொழில்துறை வசதிகள், புதுப்பிக்கத்தக்க ஆற்றல் திட்டங்கள், போக்குவரத்து அமைப்புகள், வணிக கட்டிடங்கள் மற்றும் தரவு மையங்கள் அனைத்தும் இந்த சுவிட்ச் கியர் தீர்வுகளை பரவலாகப் பயன்படுத்துகின்றன.
நம்பகமான, கச்சிதமான மற்றும் பராமரிப்பு-திறனுள்ள மின் உள்கட்டமைப்புக்கான வளர்ந்து வரும் தேவை தொடர்ந்து ஏற்றுக்கொள்ளப்படுகிறதுமீடியம் வோல்டேஜ் SF6 முழுமையாக இன்சுலேட்டட் செய்யப்பட்ட சீல் செய்யப்பட்ட மின் வளைய பிரதான அலகு காம்பாக்ட் ஸ்விட்ச்கியர். அதன் முழுமையாக சீல் செய்யப்பட்ட வடிவமைப்பு, சிறந்த இன்சுலேஷன் செயல்திறன், செயல்பாட்டு பாதுகாப்பு மற்றும் பல்வேறு பயன்பாடுகளுக்கு மாற்றியமைக்கும் தன்மை ஆகியவை நவீன நடுத்தர மின்னழுத்த மின் விநியோக நெட்வொர்க்குகளுக்கு மிகவும் பயனுள்ள தீர்வுகளில் ஒன்றாகும்.
பயன்பாட்டு துணை மின்நிலையங்கள், தொழில்துறை வசதிகள், புதுப்பிக்கத்தக்க எரிசக்தி திட்டங்கள், வணிக வளர்ச்சிகள் அல்லது ஸ்மார்ட்-கிரிட் பயன்பாடுகளில் பயன்படுத்தப்பட்டாலும், இந்த மேம்பட்ட RMUக்கள் கணினி நம்பகத்தன்மையை மேம்படுத்த உதவுகின்றன, அதே நேரத்தில் வாழ்க்கைச் சுழற்சி செலவுகள் மற்றும் நிறுவல் இடத் தேவைகளைக் குறைக்கின்றன.
உங்கள் அடுத்த திட்டத்திற்கான நம்பகமான மீடியம் வோல்டேஜ் SF6 முழுமையாக காப்பிடப்பட்ட சீல் செய்யப்பட்ட மின் வளைய பிரதான அலகு காம்பாக்ட் ஸ்விட்ச்கியர் தீர்வைத் தேடுகிறீர்களா?இல் பொறியியல் குழுலுகாவோ பவர்உங்கள் மின்னழுத்த நிலை, நெட்வொர்க் தேவைகள், சுற்றுச்சூழல் நிலைமைகள் மற்றும் எதிர்கால விரிவாக்கத் திட்டங்கள் ஆகியவற்றின் அடிப்படையில் சிறந்த உள்ளமைவைத் தேர்ந்தெடுக்க உங்களுக்கு உதவ தயாராக உள்ளது.எங்களை தொடர்பு கொள்ளவும்இன்று உங்கள் திட்டத் தேவைகளைப் பற்றி விவாதிக்கவும், நிபுணர் தொழில்நுட்ப வழிகாட்டுதலைப் பெறவும், நீண்ட கால செயல்திறன், பாதுகாப்பு மற்றும் மதிப்பை வழங்கும் தனிப்பயனாக்கப்பட்ட தீர்வைப் பெறவும்.
