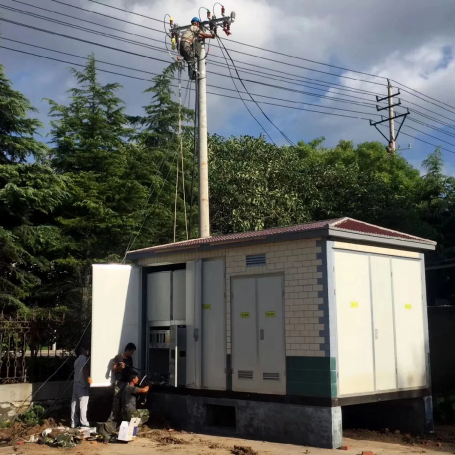

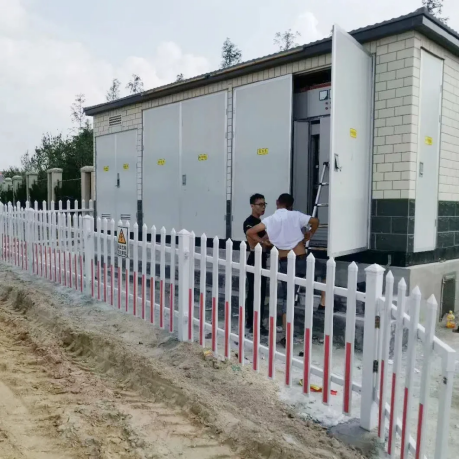

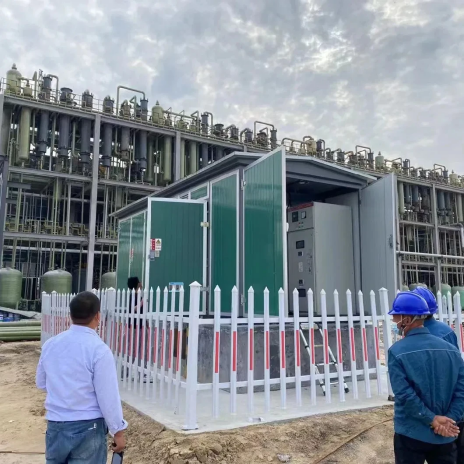

பெட்டி வகை துணை மின்நிலையம்

பெட்டி-வகை துணை மின்நிலையம் (பாக்ஸ்-வகை துணை மின்நிலையமாக சுருக்கமாக) குடியிருப்பு பகுதிகள், நகர்ப்புற பொது துணை மின்நிலையங்கள், சலசலக்கும் நகரப் பகுதிகள், கட்டுமான மின்சாரம் போன்றவற்றுக்கு ஏற்றது. இது ஒரு வகையான உயர் மின்னழுத்த சுவிட்ச் கியர், பவர்-மின்னழுத்த மாற்றி, மின்சார ஆற்றல் அளவீட்டு உபகரணங்கள் மற்றும் சில தேவைகள் ஆகியவற்றின் படி, ஒரு தேவைக்கேற்ப நிர்ணயிக்கும் சாதனங்களின் எதிர்வினை சாதனங்கள்.

பெட்டி வகை துணை மின்நிலையத்தின் அமைப்பு:

1. திபெட்டி வகை துணை மின்நிலையம்சூரிய பாதுகாப்பு, மழை பாதுகாப்பு, தூசி பாதுகாப்பு, துரு பாதுகாப்பு மற்றும் சிறிய விலங்குகளைத் தடுப்பது (பாம்புகள் போன்றவை) உள்ளிட்ட நிலையான தேவைகளுக்கு ஏற்ப ஷெல் ஐந்து பாதுகாப்பு செயல்பாடுகளைக் கொண்டிருக்க வேண்டும். ஷெல் பொருள் துருப்பிடிக்காத எஃகு தட்டு, குளிர்-உருட்டப்பட்ட எஃகு தட்டு, அலுமினிய அலாய் தட்டு, வண்ண எஃகு தட்டு மற்றும் சிமென்ட் தட்டு. பெட்டி உடல் மூன்று பகுதிகளைக் கொண்டுள்ளது: அடிப்படை, ஷெல் மற்றும் மேல் கவர். சேனல் எஃகு, ஆங்கிள் எஃகு, தட்டையான எஃகு, எஃகு தட்டு போன்றவற்றைப் பயன்படுத்தி அடிப்படை பொதுவாக பற்றவைக்கப்படுகிறது அல்லது சரி செய்யப்படுகிறது; காற்றோட்டம், வெப்பச் சிதறல் மற்றும் நுழைவு மற்றும் கடையின் கோடுகள் ஆகியவற்றின் தேவைகளைப் பூர்த்தி செய்வதற்காக, துண்டு துளைகள் மற்றும் வட்ட துளைகள் தொடர்புடைய நிலைகளில் திறக்கப்படுகின்றன. பாக்ஸ் ஷெல் மற்றும் மேல் கவர் ஆகியவை சேனல் எஃகு, ஆங்கிள் எஃகு, எஃகு தட்டு, அலுமினிய அலாய் தட்டு, வண்ண எஃகு தட்டு, சிமென்ட் தட்டு போன்றவற்றால் திருகுகள், கீல்கள் மற்றும் தொடர்புடைய சிறப்பு பாகங்கள் ஆகியவற்றுடன் வளைந்திருக்கலாம் அல்லது இணைக்கப்படலாம். ஷெல்லை காப்பு கலப்படங்களுடன் நிரப்புவதற்கான முறையை நீண்ட நேரம் பயன்படுத்துங்கள், ஏனென்றால் அது சூரியனை வெளிப்படுத்துவதைத் தடுக்கலாம் என்றாலும், அது இன்னும் மின்மாற்றியின் வெப்பச் சிதறலுக்கு தடையாக இருக்கிறது. ஆகையால், ஷெல்லில் லூவர் துளைகளைத் தக்கவைத்துக்கொள்வதோடு மட்டுமல்லாமல், வெப்பச் சிதறல் பகுதி அதிகரித்து, வெப்பத்தை சிதறடிக்க காற்று வெப்பச்சலனம் பலப்படுத்தப்படுகிறது, அதே நேரத்தில் உற்பத்தி செலவைக் குறைக்கிறது.

2. பெட்டி மின்மாற்றியின் உயர் மின்னழுத்த விநியோக சாதனம் இரண்டு வகைகளாக பிரிக்கப்பட்டுள்ளது: உள்வரும் வரி பயன்முறையின் அடிப்படையில் முனைய வகை மற்றும் வளைய நெட்வொர்க் வகை; உள்வரும் வரி திசையைப் பொறுத்தவரை, இது பெட்டியின் மேலிருந்து (பெரும்பாலும் பாரம்பரிய பெட்டி மின்மாற்றிகளில் பயன்படுத்தப்படுகிறது) மற்றும் உயர் மின்னழுத்த கேபிள் அகழிகளைப் பயன்படுத்தி நிலத்தடி உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகளிலிருந்து மேல்நிலை உள்வரும் கோடுகளாக பிரிக்கப்படலாம் (பொதுவாக நவீன வடிவமைப்புகளில் பயன்படுத்தப்படுகிறது). வில் அணைக்கும் ஊடகத்தில் SF6 வாயுடன் பல SF6 தொடர் சுமை சுவிட்சுகள் உள்ளன, ஆனால் செலவு FN12 தொடர் உயர்-மின்னழுத்த சுமை சுவிட்சுகளை விட அதிகமாக உள்ளது. இந்த வகை சுவிட்சின் பல்வேறு கட்டமைப்புகளைக் கொண்டுள்ளது, இதில் உருகிகள் உட்பட, உருகிகள் இல்லாமல், கிரவுண்டிங் சுவிட்சுகள் போன்றவை உள்ளன, மேலும் அவை பொதுவாக நேரடி காட்சிகளைக் கொண்டுள்ளன. இயக்க வழிமுறை பெரும்பாலும் கையேடு மற்றும் மின்சாரமாகும். சுற்று குறுகிய சுற்றுக்குள் இருக்கும்போது உருகிகளுடன் சுவிட்ச் பாதுகாப்பு உபகரணங்கள் தானாகவே துண்டிக்கப்படும். வில் அணைக்கும் ஊடகம் என வெற்றிடத்துடன் வெற்றிட சுவிட்சுகள் உள்ளன, அவை தனியாக பயன்படுத்தலாம், உருகிகளுடன் அல்லது SF6 தொடர் சுமை சுவிட்சுகளுடன் தொடரில், ஆனால் அது செலவை அதிகரிக்கும். பயனர்கள் சிறப்புத் தேவைகள் இல்லாவிட்டால் அவற்றைப் பயன்படுத்தத் தேவையில்லை. பயனருக்கு அதிக மின்னழுத்த அளவீட்டு தேவைகள் இருந்தால், பெட்டி-வகை மின்மாற்றியின் உயர் மின்னழுத்த விநியோக சாதனமும் உயர் மின்னழுத்த அளவீட்டு அமைச்சரவையுடன் பொருத்தப்பட வேண்டும், மேலும் அதன் அமைப்பு பொதுவாக CT, PT, அளவீட்டு மீட்டர், ரிமோட் கண்ட்ரோல் மற்றும் டெலிமெட்ரி சாதனங்களால் ஆனது. இருப்பினும், பெட்டி-வகை துணை மின்நிலையத்தின் அளவீடு குறைந்த மின்னழுத்த பக்கத்தின் அடிப்படையில் இருக்க வேண்டும், இது மின்சார விநியோகத்தின் நம்பகத்தன்மையை மேம்படுத்தலாம் மற்றும் நிலையற்ற காரணிகளைக் குறைக்கலாம். மின்மாற்றி இழப்பை பயனரால் பெறும் மின்சார கட்டணங்களாக மாற்றலாம்.

3. திபெட்டி வகை மின்மாற்றிஒரு சுயாதீன மின்மாற்றி அறை பொருத்தப்பட்டுள்ளது, இது முக்கியமாக ஒரு மின்மாற்றி, தானியங்கி வெப்பநிலை கட்டுப்பாட்டு அமைப்பு, விளக்குகள் மற்றும் பாதுகாப்பு காவலாளிகள் ஆகியவற்றைக் கொண்டுள்ளது. மின்மாற்றி இயங்கும்போது நிறைய வெப்பத்தை வெளியிடும், எனவே வெப்ப சிதறல் மற்றும் காற்றோட்டம் சிக்கல்கள் பெட்டி மின்மாற்றி வடிவமைப்பின் முக்கிய புள்ளிகள். மின்மாற்றியின் செயல்பாட்டால் உருவாக்கப்படும் வெப்பம் உட்புற வெப்பநிலையை அதிகரிக்கும், குறிப்பாக சுற்றுப்புற வெப்பநிலை அதிகமாக இருக்கும்போது. இயற்கை காற்றோட்டம் மட்டும் பெரும்பாலும் நம்பகமான மற்றும் பாதுகாப்பான செயல்பாட்டை உறுதிப்படுத்த முடியாது. சிறிய திறனுக்கான இயற்கை காற்றோட்டத்தைப் பயன்படுத்துவதோடு கூடுதலாக, வெப்பநிலை அளவீட்டு பாதுகாப்பு பொதுவாக வடிவமைக்கப்பட்டுள்ளது மற்றும் சிக்கலைத் தீர்க்க கட்டாய வெளியேற்ற நடவடிக்கைகள் பயன்படுத்தப்படுகின்றன. கணினி முக்கியமாக ஒரு அளவிடும் சாதனத்தைக் கொண்டுள்ளது, இது மின்மாற்றியின் அறை வெப்பநிலை மற்றும் எண்ணெய் வெப்பநிலையை அளவிடக்கூடியது, மேலும் கையேடு மற்றும் தானியங்கி கட்டுப்பாட்டு சுற்றுகள் மூலம் தொகுப்பு வரம்பிற்கு ஏற்ப வெளியேற்ற விசிறி உள்ளீட்டைக் கட்டுப்படுத்துகிறது. மின்மாற்றியை எண்ணெய்-அற்குட்டி அல்லது உலர்ந்த வகையாகத் தேர்ந்தெடுக்கலாம். உலர்ந்த வகை விலை உயர்ந்தது என்பதால், பயனர்கள் பொதுவாக சிறப்பு தேவைகள் இல்லாமல் செலவுகளைக் குறைக்க எண்ணெய்-சுலபமான வகையை விரும்புகிறார்கள். திறன் பொதுவாக 100-1250KVA ஆகும், மேலும் அதிகபட்சம் 1600KVA ஐ தாண்டாது.

4. பெட்டி மின்மாற்றியின் குறைந்த மின்னழுத்த அறையில் தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள் அல்லது குடியிருப்பு பகுதிகளின் வெவ்வேறு பயன்பாட்டு சந்தர்ப்பங்களின்படி வெவ்வேறு வடிவமைப்பு கட்டமைப்புகள் உள்ளன. தொழில்துறை மற்றும் சுரங்க நிறுவனங்களில் பயன்படுத்தப்படும் பெட்டி மின்மாற்றிகள் மின்சாரம் மற்றும் லைட்டிங் மின்சாரம் ஆகியவற்றிற்காக தனித்தனியாக வடிவமைக்கப்பட வேண்டும். குறைந்த மின்னழுத்தத்தை அளவிடும்போது, ​​மின்சாரம் வழங்கும் பணியகத்திற்கு லைட்டிங் மின்சாரத்தின் தனித்தனி அளவீடு தேவைப்படுகிறது, ஏனெனில் லைட்டிங் மின்சாரத்தின் அலகு விலை மின் மின்சாரத்தை விட அதிகமாக உள்ளது. குடியிருப்பு பகுதிகளில் பயன்படுத்தப்படும் துணை மின்நிலையம் மின் மின்சாரத்தின் சிக்கலைக் கருத்தில் கொள்ள தேவையில்லை. குறைந்த மின்னழுத்த அறையில் வெளியீட்டு வழிகளின் எண்ணிக்கை மின்மாற்றி மற்றும் பயனர் தேவைகளின் திறனைப் பொறுத்து மாறுபடும். திறன் சிறியது மற்றும் தேவை சிறியதாக இருந்தால், குறைவான வழிகளை அமைக்கலாம்; திறன் பெரியதாக இருந்தால், தேவை அதிகமாக இருந்தால், அதிக வழிகளை அமைக்கலாம். இதை ஒரு நடைபாதை செயல்பாட்டு வடிவத்திலும் அமைக்கலாம்.
